Pendingin Termoelektrik: Panduan Teknik Lengkap untuk Manajemen Termal Solid-State

Memahami Efek Peltier dan Arsitektur TEC

Landasan operasi setiapPendingin Termoelektrikperangkat bertumpu pada fenomena yang ditemukan oleh Jean Charles Athanase Peltier pada tahun 1834. Ketika arus searah melewati sambungan yang dibentuk oleh dua bahan semikonduktor yang berbeda, satu sambungan menyerap panas sementara sambungan lainnya melepaskannya. Perpindahan panas yang dapat dibalik ini – dikenal sebagai efek Peltier – memungkinkan satu modul berfungsi sebagai pendingin atau pemanas hanya dengan membalikkan polaritas arus masukan.

Perilaku Persimpangan Dingin dan Persimpangan Panas

Di dalam modul Peltier pada umumnya, lusinan hingga ratusan pelet semikonduktor tipe-p dan tipe-n disusun secara seri secara elektrik dan secara paralel secara termal. Pelet tersebut diapit di antara dua substrat keramik yang menghantarkan panas sekaligus memberikan isolasi listrik. Ketika arus DC mengalir dari material tipe-n ke material tipe-p, sambungan tersebut menyerap panas, menciptakan sisi dingin. Arus yang mengalir dari tipe-p ke tipe-n melepaskan panas, membentuk sisi panas.

Arsitektur ini menghasilkan perbedaan suhu di seluruh modul yang dapat dimodulasi secara tepat dengan menyesuaikan besaran arus. Tidak adanya kompresor, zat pendingin, dan komponen bergerak membedakan teknologi ini dari sistem kompresi uap konvensional, karena menawarkan keunggulan dalam keandalan, profil kebisingan, dan fleksibilitas faktor bentuk.

Bahan dan Konstruksi

Bismuth telluride (Bi₂Te₃) tetap menjadi bahan termoelektrik paling efisien untuk pengoperasian pada suhu mendekati ruangan. Pelet semikonduktor disolder di antara pelat keramik yang biasanya terbuat dari alumina (Al₂O₃) atau aluminium nitrida (AlN). Interkoneksi logam menggabungkan masing-masing pelet ke dalam sirkuit kontinu, dan rakitan yang telah selesai seringkali tidak lebih besar dari beberapa milimeter persegi hingga beberapa sentimeter persegi tergantung pada kebutuhan kapasitas pendinginan.

Spesifikasi Utama dan Kriteria Pemilihan Modul

Memilih modul yang sesuai memerlukan evaluasi yang cermat terhadap beban termal, perbedaan suhu target, ruang yang tersedia, dan anggaran daya. Parameter lembar data saja tidak menjamin performa optimal — teknisi harus memodelkan titik operasi dengan kondisi dunia nyata.

Parameter Lembar Data Penting

Empat parameter menjadi tulang punggung setiap keputusan seleksi. Kapasitas pendinginan maksimum (Q_max) mewakili kemampuan pemompaan panas pada perbedaan suhu nol. Perbedaan suhu maksimum (ΔT_max) menunjukkan rentang suhu terbesar yang dapat dicapai antara sisi panas dan dingin di bawah beban panas nol. Arus maksimum (I_max) dan tegangan maksimum (V_max) menentukan selubung operasi listrik.

Yang terpenting, Q_max, ΔT_max, dan I_max tidak dapat dicapai secara bersamaan. Mengoperasikan modul mendekati nilai maksimum mana pun akan memaksa dua parameter lainnya menurun. Oleh karena itu, pemilihan harus didasarkan pada kurva kinerja yang dinormalisasi yang menggambarkan perilaku pada titik target operasi sebenarnya.

Panduan Seleksi Berbasis Aplikasi

Memaksimalkan Efisiensi Pendinginan dalam Desain Praktis

Koefisien kinerja (COP) untuk modul termoelektrik satu tahap biasanya turun antara 0,3 dan 0,7, meskipun sistem yang dioptimalkan dengan baik dapat melebihi kisaran ini ketika perbedaan suhu kecil. Implementasi yang dirancang dengan buruk sering kali turun di bawah 0,2. Kesenjangan antara hasil-hasil ini bergantung pada tiga faktor desain.

Strategi Ukuran: Kebesaran yang Disengaja

Mungkin praktik yang paling berlawanan dengan intuisi namun berdampak melibatkan pemilihan modul dengan kapasitas pendinginan maksimum empat hingga enam kali beban panas sebenarnya, kemudian mengoperasikannya hanya pada 20–35% arus maksimum. Pendekatan ini meminimalkan kehilangan panas Joule, yang bertambah seiring kuadrat arus, namun tetap menghasilkan pemompaan panas yang diperlukan. Modul ini bekerja lebih dingin, tahan lebih lama, dan mengonsumsi lebih sedikit daya untuk tugas termal yang sama.

Penolakan Panas Sisi Panas

Sisi panas modul Peltier harus menolak tidak hanya beban panas yang dipompa tetapi juga daya masukan listrik itu sendiri. Total pelepasan panas sama dengan beban pendinginan ditambah daya listrik yang dikonsumsi. Memperkecil ukuran heatsink sisi panas akan memaksa sisi dingin bekerja melawan lingkungan yang lebih tinggi, sehingga mengikis kinerja dan mempercepat degradasi. Pendinginan cair atau heatsink udara paksa dengan efisiensi tinggi sering kali diperlukan ketika beban panas melebihi beberapa watt.

Strategi Pengendalian

Pengontrol PID presisi yang dipasangkan dengan sensor suhu resolusi tinggi memungkinkan stabilitas titik setel dalam ±0,1°C atau lebih baik. Pengontrol memodulasi arus ke modul alih-alih menyalakan dan mematikannya sepenuhnya, menghindari tekanan siklus termal dan meningkatkan stabilitas kondisi tunak.

Lanskap Aplikasi Industri dan Medis

Kombinasi unik antara pengoperasian solid-state, respons milidetik, dan kemampuan pendinginan sub-ambien telah mendorong penerapannya di berbagai industri. Setiap aplikasi memanfaatkan keunggulan berbeda yang ditawarkan olehPendingin Termoelektrik.

Komunikasi Serat Optik dan Fotonik

Transceiver optik, dioda laser, dan laser pompa memerlukan stabilitas panjang gelombang yang terkait langsung dengan suhu sambungan. Pergeseran bahkan sepersekian derajat pun dapat menyebabkan penyimpangan panjang gelombang melampaui batas spesifikasi. Modul termoelektrik mempertahankan suhu laser dalam ±0,1°C, memastikan keluaran stabil di seluruh fluktuasi lingkungan.

Diagnostik Medis dan Ilmu Hayati

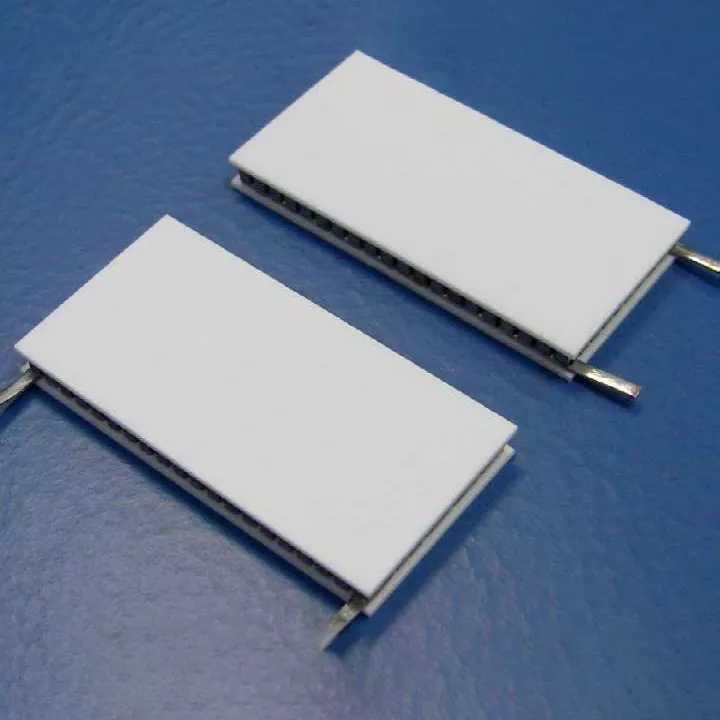

Instrumen reaksi berantai polimerase (PCR) bergantung pada siklus termal yang cepat dan tepat antara suhu denaturasi, anil, dan ekstensi. Thermocycler yang digerakkan oleh Peltier mencapai laju pemanasan melebihi 20°C per detik dan laju pendinginan di atas 5°C per detik, sehingga memungkinkan penyelesaian diagnostik lebih cepat. Keseragaman suhu di seluruh pelat 96 sumur dapat dipertahankan dalam kisaran ±0,1°C.

Sistem laser medis — termasuk laser CO₂, YAG, dioda, dan serat — mengandalkan stabilisasi termoelektrik untuk melindungi komponen optik dan menjaga kualitas sinar. Sifat TEC yang solid-state memungkinkan integrasi ke dalam handpiece kompak dan kepala laser yang dipasang di konsol tanpa getaran yang akan mengganggu kesejajaran optik.

Penginderaan Otomotif dan LiDAR

Sistem LiDAR otomotif menggunakan dioda laser yang panjang gelombang emisinya berubah seiring suhu. TEC menstabilkan sumber laser ini terhadap perubahan suhu ekstrem di bawah kap, sehingga menjaga keakuratan deteksi dan kinerja jangkauan. Tidak adanya bagian yang bergerak sangat bermanfaat dalam lingkungan otomotif dengan getaran tinggi.

Instrumentasi Industri dan Peralatan Analisis

Instrumen analitik, peralatan fabrikasi semikonduktor, dan penganalisis lingkungan menggunakan kontrol suhu termoelektrik untuk pengkondisian sampel, pendinginan detektor, dan stabilisasi titik referensi. Pelat dingin dan rakitan cair-ke-cair memberikan stabilitas termal yang diperlukan untuk pengukuran berulang dalam lingkungan kontrol proses.

Instalasi, Drive, dan Perlindungan Lingkungan

Pemasangan dan penggerak listrik yang tepat sangat penting untuk mencapai kinerja terukur dan memastikan umur modul yang panjang. Banyak kegagalan prematur berasal dari kesalahan perakitan dan pengoperasian yang dapat dihindari, bukan karena keterbatasan produk.

Pemasangan dan Antarmuka Termal

Kerataan permukaan kontak antara modul, unit pendingin, dan pelat dingin harus lebih baik dari ±0,02 mm. Lapisan pelumas termal berkualitas tinggi yang tipis dan seragam — dengan ketebalan sekitar 0,02 mm hingga 0,1 mm — harus diaplikasikan pada permukaan panas dan dingin untuk meminimalkan resistensi kontak termal.

Sekrup harus dikencangkan secara diagonal secara bertahap. Kompresi yang disarankan berkisar antara 150 hingga 300 kPa (kira-kira 10 hingga 21 kg/cm²). Tekanan yang berlebihan atau tidak merata dapat mematahkan substrat keramik yang rapuh dan merusak pelet semikonduktor internal.

Persyaratan Catu Daya

Catu daya yang diatur DC dengan riak kurang dari 10% adalah wajib. Penggerak arus konstan atau pengaturan tegangan PWM lebih disukai daripada pengasutan langsung dengan tegangan penuh, yang dapat membebani modul dan mengurangi masa operasional. Saat beralih antara mode pemanasan dan pendinginan, polaritas terbalik hanya boleh diterapkan setelah modul kembali ke suhu ruangan — biasanya setelah periode pendinginan 10 hingga 15 menit.

Kondensasi dan Perlindungan Lingkungan

Pengoperasian di bawah titik embun sekitar akan menyebabkan kondensasi di sisi dingin. Masuknya uap air dapat menurunkan kinerja termal dan menimbulkan korosi pada sambungan internal seiring waktu. Tindakan perlindungan meliputi pembungkus isolasi termal, penyegelan senyawa pot, pelapis hidrofobik, dan saluran drainase yang dirancang. Penggunaan di lingkungan gas korosif harus dihindari kecuali modul dienkapsulasi sepenuhnya.

Pemeliharaan, Umur, dan Pencegahan Kegagalan

Pendingin termoelektrik pada dasarnya merupakan perangkat yang andal dengan waktu rata-rata antara kegagalan yang sering disebutkan berkisar antara 100.000 hingga 200.000 jam dalam kondisi yang menguntungkan. Namun, masa pakai sebenarnya sangat bergantung pada amplitudo siklus termal, profil penggerak saat ini, dan faktor lingkungan.

Praktik Inspeksi Rutin

• Periksa kondisi pelumas termal setiap enam bulan; aplikasikan kembali jika terlihat kering atau retak.
• Bersihkan sirip heatsink sisi panas dengan udara bertekanan untuk menjaga aliran udara dan kemampuan penolakan panas.
• Verifikasi stabilitas suhu selama pengoperasian — peningkatan fluktuasi dapat mengindikasikan penurunan antarmuka termal atau kelelahan modul.
• Pantau penarikan arus di titik operasi; kenaikan arus untuk beban termal yang sama menunjukkan peningkatan resistansi internal.

Mode Kegagalan Umum

Tekanan termal dari siklus berulang antara kondisi panas dan dingin tetap menjadi mekanisme degradasi yang dominan. Kelelahan sambungan solder dan retak pelet semikonduktor dapat terjadi setelah ratusan ribu siklus jika perubahan suhu besar. Mengoperasikan modul pada fraksi arus yang lebih rendah dan menjaga kestabilan antarmuka termal secara signifikan memperpanjang masa pakai.

Kegagalan yang berhubungan dengan kelembapan — termasuk korosi dan korsleting listrik — dapat dicegah melalui penyegelan dan manajemen kondensasi yang tepat. Dalam aplikasi di mana sisi dingin beroperasi di bawah titik embun, perlindungan kelembaban yang kuat bukanlah suatu keharusan namun penting untuk pengoperasian jangka panjang yang andal.
