Seorang insinyur desain sedang membuat prototipe pendingin sampel medis kompakPendingin Termoelektrik. Sisi dingin mencapai suhu target dalam beberapa menit selama pengujian bangku. Namun saat unit dipasang di dalam wadahnya, suhu sisi dingin mulai naik dan tidak pernah stabil. Insinyur memeriksa arus TEC, isolasi, dan loop kontrol. Semuanya tampak benar. Masalahnya sama sekali bukan pada sisi dinginnya. Itu berada di sisi yang panas. Panas yang dibuang oleh TEC tidak dihilangkan secara efektif, dan panas tersebut mengalir kembali melalui modul, sehingga menurunkan kapasitas pendinginannya. Ini adalah kesalahan paling umum dalam desain pendingin termoelektrik, dan ini merupakan kesalahan yang mahal. Bagi teknisi pengadaan dan pengembang produk, pemahaman mengapa penolakan panas pada sisi panas sangat penting adalah perbedaan antara produk yang berhasil dan produk yang gagal di lapangan.
Panduan ini ditulis untuk pembeli dan insinyur yang mencari Pendingin Termoelektrik dan komponen manajemen termal terkait. Kami akan menjelaskan keseimbangan termal TEC, mengapa sisi panas merupakan faktor pembatas dalam kinerja pendinginan, bagaimana heat sink dan pemilihan kipas mempengaruhi hasil, spesifikasi apa yang harus disertakan dalam pesanan pembelian, dan bagaimana mengevaluasi pemasok. Kami juga akan memberikan detail parameter produk dari pabrik kami di Fuzhou X-Meritan Technology Co., Ltd. Baik Anda merancang pendingin minuman, modul laser, perangkat medis, atau wadah elektronik, panduan ini akan membantu Anda menentukan sistem pendingin termoelektrik yang bekerja dengan andal.

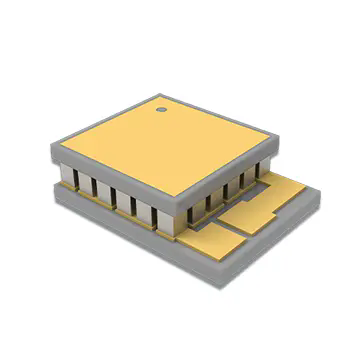

Pendingin Termoelektrik, juga dikenal sebagai modul Peltier, adalah pompa panas benda padat yang memindahkan panas dari satu sisi perangkat ke sisi lainnya ketika arus listrik dialirkan. Modul ini terdiri dari serangkaian pelet semikonduktor, biasanya bismut telurida, diapit di antara dua substrat keramik. Ketika arus mengalir melalui pelet, elektron menyerap panas di satu persimpangan dan melepaskannya di persimpangan lainnya. Sisi yang menyerap panas menjadi dingin, dan sisi yang melepaskan panas menjadi panas. Tidak ada bagian yang bergerak, tidak ada zat pendingin, dan tidak ada kompresor. Modul ini ringkas, senyap, dan dapat dikontrol dengan presisi. Tabel di bawah ini merangkum karakteristik pengoperasian dasar Pendingin Termoelektrik.
| Parameter | Keterangan | Nilai Khas |
| Prinsip Operasi | Efek Peltier (pemompaan panas melalui arus) | Solid-state, tidak ada bagian yang bergerak |
| Sisi Dingin | Menyerap panas dari beban | Suhu di bawah lingkungan |
| Sisi Panas | Melepaskan panas ke lingkungan | Suhu di atas lingkungan |
| Pompa Panas (Qc) | Kapasitas pendinginan | Tergantung pada ukuran modul dan arus |
| Daya Masukan (Pin) | Daya listrik dikonsumsi | Tergantung pada tegangan dan arus |
| Panas Ditolak (Qh) | Qc + Pin | Selalu lebih besar dari Qc |
| POLISI | Qc / Pin | Biasanya 0,3 - 0,7 |
PadaFuzhou X-Meritan Technology Co., Ltd., pabrik kami memproduksi Pendingin Termoelektrik untuk berbagai aplikasi pendinginan. Kami memahami bahwa modul hanyalah salah satu bagian dari sistem. Penolakan panas pada sisi panas juga sama pentingnya, dan kami bekerja sama dengan pelanggan kami untuk memastikan bahwa seluruh sistem termal dirancang untuk sukses.
Alasan mendasar mengapa sisi panas menjadi faktor pembatas adalah hukum pertama termodinamika. Pendingin Termoelektrik tidak menghilangkan panas; itu menggerakkannya. Panas yang diserap pada sisi dingin (Qc) ditambah daya listrik yang dikonsumsi modul (Pin) harus ditolak pada sisi panas (Qh). Hubungannya sederhana: Qh = Qc + Pin. Artinya sisi panas selalu mempunyai lebih banyak panas yang dibuang daripada sisi dingin yang diserap. Dalam modul tipikal yang beroperasi pada COP 0,5, panas yang dibuang pada sisi panas adalah tiga kali lipat kapasitas pendinginan. Jika sisi panas tidak dapat menolak panas tersebut, suhu sisi panas akan naik. Dan ketika suhu sisi panas meningkat, perbedaan suhu di seluruh modul meningkat, sehingga mengurangi kapasitas pendinginan dan efisiensi modul. Tabel di bawah mengilustrasikan keseimbangan termal untuk TEC pada umumnya.
| Parameter | Nilai | Catatan |
| Kapasitas Pendinginan (Qc) | 50 watt | Panas diserap pada sisi dingin |
| Daya Masukan (Pin) | 100 watt | Tenaga listrik ke modul |
| Panas Ditolak (Qh) | 150 watt | Qc + Pin |
| POLISI | 0.5 | Qc / Pin |
| Rasio Penolakan Panas | 3:1 | Qh / Qc |
Di pabrik kami, kami membantu pelanggan memahami keseimbangan termal ini. Kami memberikan kurva kinerja terperinci yang menunjukkan bagaimana kapasitas pendinginan berubah seiring suhu sisi panas. Kami juga memberikan panduan mengenai ukuran unit pendingin dan pemilihan kipas untuk memastikan sisi panas dapat menolak panas yang dibutuhkan. Tujuan kami adalah membantu pelanggan merancang sistem yang dapat mencapai suhu sisi dingin yang diinginkan dengan andal.
Ketika penolakan panas pada sisi panas tidak mencukupi, terjadi serangkaian efek negatif. Dampak pertama adalah kenaikan suhu sisi panas. Hal ini mengurangi perbedaan suhu yang dapat dipertahankan modul, yang berarti suhu sisi dingin meningkat. Dampak kedua adalah berkurangnya kapasitas pendinginan. Ketika suhu sisi panas meningkat, kemampuan modul untuk memompa panas menurun. Dampak ketiga adalah peningkatan konsumsi listrik. Modul harus bekerja lebih keras untuk mempertahankan suhu sisi dingin, sehingga meningkatkan daya input. Dampak keempat adalah berkurangnya keandalan. Temperatur sisi panas yang tinggi mempercepat degradasi modul dan material antarmuka termal. Dalam kasus ekstrim, modul bisa menjadi terlalu panas dan rusak. Tabel di bawah ini merangkum dampak penolakan panas yang tidak memadai.
| Memengaruhi | Menyebabkan | Konsekuensi |
| Kenaikan Suhu Sisi Panas | Unit pendingin atau kapasitas kipas tidak mencukupi | Mengurangi kinerja pendinginan |
| Penurunan Kapasitas Pendinginan | Peningkatan perbedaan suhu | Sisi dingin tidak dapat mencapai suhu target |
| Peningkatan Konsumsi Daya | Modul bekerja lebih keras untuk mengimbanginya | Biaya pengoperasian lebih tinggi, lebih banyak panas yang harus dibuang |
| Degradasi Modul | Tekanan termal pada pelet dan sambungan solder | Mengurangi kehidupan, kegagalan dini |
| Kegagalan Antarmuka Termal | Suhu tinggi menurunkan pelumas termal | Peningkatan ketahanan termal, penurunan kinerja lebih lanjut |
Di X-Meritan, kami telah melihat banyak kasus di mana sistem gagal bukan karena TEC tidak memadai, namun karena penolakan panas tidak mencukupi. Kami bekerja sama dengan pelanggan kami untuk menghindari masalah ini dengan menyediakan solusi termal lengkap, termasuk unit pendingin, kipas, dan material antarmuka termal. Tim teknik kami dapat membantu Anda menghitung kapasitas penolakan panas yang diperlukan dan memilih komponen yang tepat.
Menentukan sistem pembuangan panas yang tepat memerlukan pendekatan yang sistematis. Langkah pertama adalah menentukan total kalor yang akan dibuang (Qh). Ini adalah jumlah kapasitas pendinginan (Qc) dan daya input (Pin). Langkah kedua adalah menentukan suhu sisi panas maksimum yang diijinkan. Biasanya ini adalah suhu sekitar ditambah kenaikan suhu di seluruh unit pendingin. Langkah ketiga adalah memilih unit pendingin dengan ketahanan termal yang dapat mencapai kenaikan suhu yang diperlukan pada aliran udara yang tersedia. Langkah keempat adalah memilih kipas yang memberikan aliran udara dan tekanan statis yang cukup. Langkah kelima adalah memilih bahan antarmuka termal yang meminimalkan resistansi kontak antara modul dan unit pendingin. Tabel di bawah ini merangkum proses spesifikasi.
| Melangkah | Tindakan | Parameter Kunci |
| 1 | Tentukan kalor total yang akan ditolak | Qh = Qc + Pin |
| 2 | Tentukan suhu sisi panas yang diijinkan | Th = Tamb + ΔT |
| 3 | Pilih ketahanan termal unit pendingin | Rth = ΔT / Qh |
| 4 | Pilih aliran udara kipas dan tekanan statis | CFM, Pa |
| 5 | Pilih bahan antarmuka termal | Konduktivitas termal (W/m·K) |

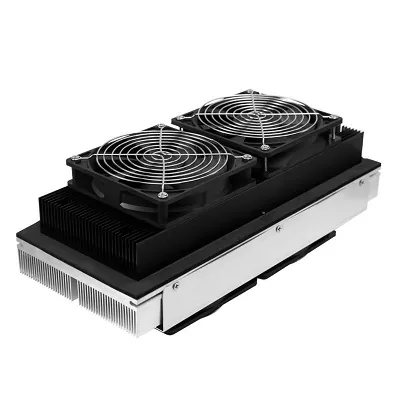

Di pabrik kami, kami menyediakan solusi termal lengkap untuk Pendingin Termoelektrik kami. Kami dapat menyediakan unit pendingin dengan geometri sirip yang dioptimalkan, kipas dengan kebisingan rendah dan aliran udara tinggi, serta bahan antarmuka termal dengan konduktivitas tinggi. Tim teknik kami dapat membantu proses spesifikasi dan memberikan perhitungan termal terperinci untuk aplikasi Anda.
Mengevaluasi pemasok Pendingin Termoelektrik dan komponen manajemen termal memerlukan fokus pada kualitas produk, keahlian termal, kemampuan pengujian, dan dukungan teknis. Pemasok harus memiliki kemampuan untuk memproduksi modul dengan kinerja yang konsisten. Mereka harus memiliki keahlian dalam desain sistem termal. Mereka harus memiliki peralatan untuk menguji modul dan sistem yang sedang dibebani. Dan mereka harus memberikan dukungan teknis untuk membantu Anda memilih komponen yang tepat. Tabel di bawah ini merangkum kriteria evaluasi tersebut.
| Kriteria Evaluasi | Apa yang Harus Diperhatikan | Mengapa Itu Penting |
| Kualitas Modul | Kinerja yang konsisten, pengujian keandalan | Memastikan modul memenuhi spesifikasi |
| Keahlian Termal | Kemampuan desain sistem, simulasi termal | Memastikan sistem lengkap berfungsi |
| Kemampuan Pengujian | Pengujian kinerja di bawah beban, pengujian kehidupan | Memverifikasi kinerja dan keandalan |
| Dukungan Teknis | Rekayasa aplikasi, perhitungan termal | Membantu memilih komponen yang tepat |
| Kinerja Pengiriman | Catatan pengiriman tepat waktu, kemampuan inventaris | Menjaga lini produksi Anda tetap berjalan |
Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami telah memproduksi Pendingin Termoelektrik dan solusi termal selama lebih dari satu dekade. Kami memiliki pengalaman luas dalam desain dan pengujian sistem termal. Kami bersertifikat ISO 9001, dan kami menyimpan catatan rinci dari semua inspeksi. Tim teknis kami siap membantu perhitungan termal dan pemilihan komponen. Kami mengundang Anda untuk mengevaluasi kami berdasarkan kriteria ini dan mempertimbangkan kami sebagai mitra Anda dalam solusi pendinginan termoelektrik.

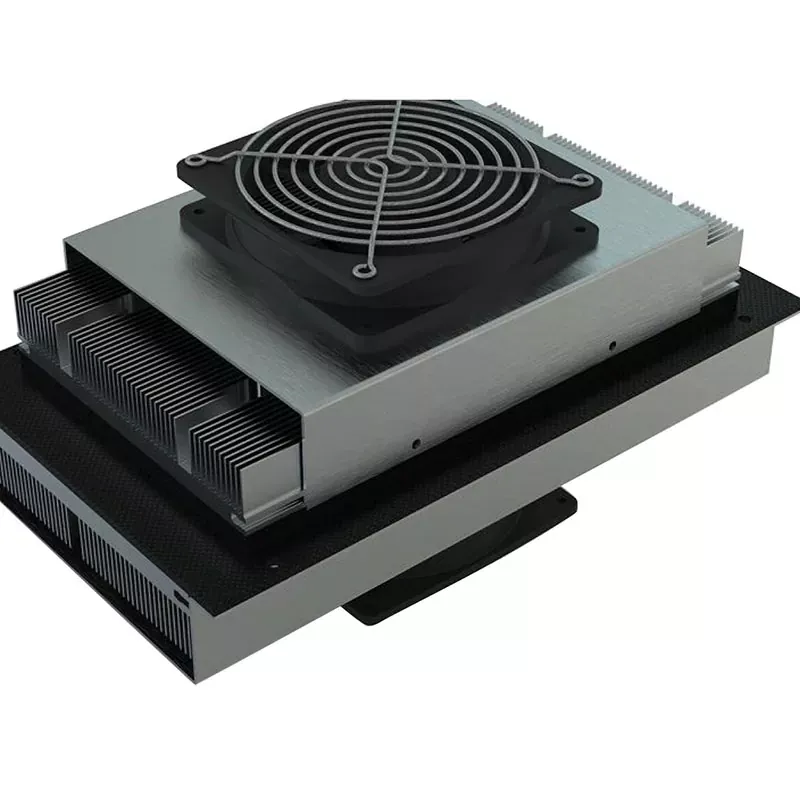

Tabel berikut memberikan parameter produk utama untuk Pendingin Termoelektrik kami. Modul-modul ini dirancang untuk aplikasi pendinginan mulai dari produk konsumen hingga perangkat medis. Pabrik kami juga dapat menyediakan heat sink, kipas, dan bahan antarmuka termal yang sesuai.
| Parameter | Kisaran Spesifikasi | Catatan |
| Kapasitas Pendinginan (Qc) | 10W - 200W | Tergantung pada ukuran modul dan arus |
| Diferensial Suhu Maks (ΔTmaks) | 60°C - 75°C | Pada Th = 27°C, tanpa beban |
| Nilai Tegangan | 5V - 24V | Tegangan khusus tersedia |
| Nilai Saat Ini | 2A - 15A | Tergantung pada ukuran modul |
| POLISI | 0,3 - 0,7 | Tergantung pada titik operasi |
| Ukuran Modul | 20x20mm hingga 62x62mm | Tersedia ukuran khusus |
| Jenis Pendingin | Aluminium diekstrusi, disaring, diikat | Dipilih karena ketahanan termal |
| Jenis Kipas | Aksial, peniup | Dipilih karena aliran udara dan kebisingan |
| Bahan Antarmuka Termal | Pelumas termal, perubahan fasa, bantalan | Dipilih untuk konduktivitas dan ketebalan |
| MOQ | 100 buah | Dapat dinegosiasikan untuk pesanan dalam jumlah besar |
| Waktu Pimpin | 2 - 4 minggu | Tergantung pada kuantitas dan penyesuaian |
Di pabrik kami, kami memproduksi Pendingin Termoelektrik untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan kapasitas pendinginan, voltase, arus, dan ukuran agar sesuai dengan kebutuhan spesifik Anda. Kami juga menyediakan solusi termal lengkap, termasuk heat sink, kipas angin, dan material antarmuka termal. Tujuan kami adalah menyediakan solusi pendinginan yang andal dan berkinerja tinggi kepada pelanggan kami.
Pertanyaan 1: Berapa banyak panas yang harus ditolak pada sisi panas TEC?
Jawaban : Panas yang dibuang pada sisi panas (Qh) merupakan penjumlahan dari kapasitas pendinginan (Qc) dan daya masukan (Pin). Untuk modul yang beroperasi pada COP 0,5, panas yang dibuang adalah tiga kali lipat kapasitas pendinginan. Artinya untuk setiap watt pendinginan, tiga watt panas harus dihilangkan. Jika sisi panas tidak dapat menolak panas ini, kinerja modul akan menurun. Tim teknik kami dapat menghitung Qh yang tepat untuk aplikasi Anda.
Pertanyaan 2: Apa yang terjadi jika saya menggunakan unit pendingin yang terlalu kecil?
Jawaban: Jika unit pendingin terlalu kecil, ketahanan termalnya akan terlalu tinggi, dan suhu sisi panas akan meningkat. Hal ini mengurangi kapasitas pendinginan dan meningkatkan konsumsi daya. Dalam kasus ekstrim, modul mungkin terlalu panas dan rusak. Selalu ukur unit pendingin berdasarkan total panas yang akan dibuang dan kenaikan suhu yang diijinkan. Pabrik kami dapat membantu Anda memilih unit pendingin yang tepat untuk aplikasi Anda.
Pertanyaan 3: Bisakah saya menggunakan kipas angin untuk meningkatkan penolakan panas?
Jawaban: Ya, kipas angin dapat meningkatkan pembuangan panas secara signifikan dengan meningkatkan aliran udara di atas unit pendingin. Konveksi paksa mengurangi ketahanan termal heat sink, yang menurunkan suhu sisi panas. Kipas harus dipilih untuk memberikan aliran udara dan tekanan statis yang cukup untuk desain unit pendingin. Kami menawarkan kombinasi kipas dan heat sink yang cocok untuk Pendingin Termoelektrik kami.
Pertanyaan 4: Bahan antarmuka termal apa yang terbaik untuk TEC?
Jawaban: Bahan antarmuka termal terbaik bergantung pada aplikasinya. Pelumas termal menawarkan ketahanan termal terendah namun dapat berantakan dan dapat mengering seiring berjalannya waktu. Bahan pengubah fasa menawarkan kinerja yang baik dan lebih mudah diterapkan. Bantalan termal nyaman digunakan tetapi memiliki ketahanan termal yang lebih tinggi. Untuk aplikasi berkinerja tinggi, kami merekomendasikan pelumas termal atau material pengubah fasa. Tim teknis kami dapat memberi saran tentang material terbaik untuk aplikasi Anda.
Pertanyaan 5: Bagaimana saya mengetahui apakah sistem penolak panas saya memadai?
Jawaban: Untuk menentukan apakah sistem penolakan panas Anda memadai, ukur suhu sisi panas pada beban penuh dan bandingkan dengan target desain. Jika suhu sisi panas lebih tinggi dari yang diharapkan, penolakan panas tidak mencukupi. Anda juga dapat mengukur kapasitas pendinginan dan membandingkannya dengan kurva kinerja. Jika kapasitasnya lebih rendah dari yang diharapkan, suhu sisi panas mungkin terlalu tinggi. Tim teknik kami dapat membantu Anda mendiagnosis dan mengatasi masalah penolakan panas.
Penolakan panas yang efektif pada sisi panas sangat penting untuk kinerja dan keandalan Pendingin Termoelektrik. Sisi panas harus menolak kapasitas pendinginan ditambah daya input, yang biasanya tiga kali lipat kapasitas pendinginan. Jika penolakan panas tidak mencukupi, suhu sisi panas akan naik, kapasitas pendinginan akan turun, konsumsi daya akan meningkat, dan masa pakai modul akan berkurang. Bagi pembeli dan insinyur, memahami keseimbangan termal ini adalah kunci untuk merancang sistem pendingin termoelektrik yang sukses. Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami memiliki keahlian dan produk untuk membantu Anda mencapai penolakan panas yang efektif. Kami menawarkan Pendingin Termoelektrik, unit pendingin, kipas, dan material antarmuka termal, serta dukungan teknis untuk memastikan sistem Anda berfungsi sesuai desain.
Baik Anda merancang pendingin minuman, perangkat medis, modul laser, atau wadah elektronik, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan Anda. Kami dapat menyediakan sampel, perhitungan termal, dan solusi khusus. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya bagi bisnis di seluruh dunia.
Hubungi Fuzhou X-Meritan Technology Co., Ltd. hari iniuntuk mendiskusikan persyaratan Pendingin Termoelektrik Anda dan mengetahui bagaimana solusi termal kami dapat meningkatkan kinerja pendinginan Anda.
