Mengapa Bahan Termoelektrik yang Diekstrusi Memungkinkan Manufaktur TEC Ultra-Tipis

Apa yang Membuat Bahan Termoelektrik Ekstrusi Berbeda dengan Bahan Alternatif Peleburan Zona?

Pilihan antara ekstrusi dan peleburan zona bukan hanya soal preferensi produksi. Hal ini menentukan keseluruhan alur kerja manufaktur hilir untuk pendingin termoelektrik — mulai dari cara ingot diiris menjadi wafer, seberapa tipis wafer tersebut dapat digiling, hingga berapa banyak wafer yang dapat bertahan dalam tahap pencetakan tanpa patah.

Pelelehan zona telah lama menjadi tolok ukur untuk menghasilkan kristal tunggal berbasis Bi₂Te₃ dengan kemurnian tinggi. Proses solidifikasi terarah menyelaraskan butiran di sepanjang sumbu pertumbuhan, menghasilkan mobilitas pembawa yang sangat baik. Namun, keselarasan ini menciptakan kerentanan struktural. Kristal Bi₂Te₃ mudah terbelah di sepanjang bidang dasar, yang berarti bahwa selama pemotongan, penjarangan, dan perakitan, material rentan terhadap chipping dan delaminasi — terutama bila ketebalan target kurang dari 0,5 mm.

Pemrosesan ekstrusi mengambil rute yang berbeda secara fundamental. Dimulai dari serbuk yang dicampur secara mekanis atau serbuk yang telah dipres sebelumnya, material tersebut dipaksa melewati cetakan pada suhu tinggi, sehingga material tersebut mengalami deformasi plastis yang parah. Deformasi ini tidak hanya membentuk material; itu membangun kembali arsitektur butir internal. Hasilnya adalah benda padat dan berbutir halus dengan tekstur kristalografi terkontrol — yang mempertahankan keunggulan transpor anisotropik Bi₂Te₃ sekaligus meningkatkan integritas mekanis secara signifikan.

Konsekuensi praktisnya sangatlah signifikan. Jika ingot yang dilelehkan zona dapat menghasilkan kinerja yang dapat diterima dalam modul TEC standar dengan tinggi kaki 1,0–1,5 mm, material yang diproduksi secara ekstrusi membuka pintu bagi arsitektur modul yang sebelumnya tidak praktis: mikro-TEC dengan tinggi kaki 0,2 mm, kaskade multi-tahap yang memerlukan konsistensi dimensi yang tepat di setiap elemen, dan solusi pendinginan yang berdekatan dengan film tipis untuk perangkat fotonik.

Bagaimana Proses Ekstrusi Menciptakan Struktur Bertekstur Padat?

Memahami transformasi mikrostruktur selama ekstrusi sangat penting untuk memahami mengapa material ini berperilaku berbeda dalam pemrosesan hilir. Mekanisme ini berakar pada rekristalisasi dinamis - suatu proses di mana butiran berinti dan tumbuh kembali saat material masih mengalami deformasi.

Pemurnian Butir Melalui Deformasi Plastik

Selama ekstrusi panas, benda kerja mengalami regangan geser yang kuat saat melewati cetakan. Energi regangan ini mendorong rekristalisasi dinamis, menggantikan struktur butiran kasar asli dengan jaringan butiran halus, sama sumbu, atau sedikit memanjang. Penelitian terhadap senyawa berbasis Bi₂Te₃ tipe p yang dibuat melalui ekstrusi panas telah menunjukkan bahwa kecepatan ekstrusi secara langsung mengatur keseimbangan antara rekristalisasi dan pertumbuhan butir. Pada kecepatan terkontrol 1,0 mm/menit, ukuran butir rata-rata sehalus 1,53 μm dapat dicapai, disertai dengan kepadatan tinggi pada batas butir sudut rendah.

Batasan sudut rendah ini sangat penting. Tidak seperti batas sudut tinggi, yang menghamburkan pembawa muatan dan menurunkan konduktivitas listrik, batas sudut rendah mempertahankan mobilitas pembawa namun tetap berkontribusi terhadap hamburan fonon — sehingga menekan konduktivitas termal kisi. Fungsi ganda inilah yang memungkinkan material yang diekstrusi mempertahankan kinerja termoelektrik yang kompetitif dengan material yang meleleh di zona sambil memperoleh kekuatan mekanik yang besar.

Kontrol Tekstur dan Manajemen Anisotropi

Bi₂Te₃ adalah material berlapis, dan sifat termoelektriknya sangat anisotropik. Arah dalam bidang (tegak lurus terhadap sumbu c) menunjukkan mobilitas pembawa yang jauh lebih tinggi dibandingkan arah lintas bidang. Pemrosesan ekstrusi memanfaatkan anisotropi ini dengan menyelaraskan sumbu c sepanjang arah ekstrusi, menciptakan apa yang dikenal sebagai tekstur serat.

Derajat tekstur diukur dengan faktor orientasi F, yang berkisar dari 0 (acak) hingga 1 (selaras sempurna). Melalui kontrol yang cermat terhadap suhu dan kecepatan ekstrusi, nilai F 0,28-0,41 telah dicapai pada material tipe-p. Untuk Bi₂Te₃ tipe-n, menyelaraskan arah ekstrusi dengan tekstur dalam bidang awal telah terbukti setidaknya menggandakan tingkat tekstur, menghasilkan mobilitas pembawa suhu ruangan sebesar 263 cm²V⁻¹s⁻¹ dan faktor daya mendekati 47,3 μWcm⁻¹K⁻².

Perbandingan Struktur Internal

Mengapa Sifat Mekanik Menentukan Ukuran Minimum Modul TEC

Dalam desain pendingin termoelektrik, hubungan sederhana mengatur seberapa kecil sebuah modul: tinggi kaki minimum dibatasi oleh kekuatan mekanik material. Kaki termoelektrik yang terlalu tipis untuk luas penampangnya akan patah selama penyolderan, pemotongan dadu, atau siklus termal. Hal ini bukan merupakan permasalahan teoritis – ini adalah hambatan utama dalam miniaturisasi TEC.

Proses ekstrusi secara langsung mengatasi kendala ini. Dengan memperhalus ukuran butir dan memperkenalkan dislokasi kepadatan tinggi, ekstrusi secara substansial meningkatkan kekuatan tekan dan geser dibandingkan dengan bahan yang dilebur zona.

Profil Properti Mekanik Tipe-N dan Tipe-P

Nilai-nilai ini mewakili margin yang besar atas apa yang biasanya diperlukan untuk pemrosesan chip tipis. Untuk konteksnya, senyawa berbasis Bi₂Te₃ tipe p yang diekstrusi panas telah dilaporkan dengan kekuatan tekan mencapai 189–226 MPa dan kekuatan lentur 126–139 MPa tergantung pada kondisi ekstrusi. Sifat yang ditingkatkan inilah yang memungkinkan pemotongan mikropartikel dengan dimensi sekecil 100 × 100 × 200 μm³ tanpa patah.

Keandalan Bersepeda Termal

Kekuatan mekanis juga menentukan keandalan jangka panjang dalam siklus termal. Ketika modul TEC beroperasi, kaki termoelektrik mengalami siklus pemanasan dan pendinginan yang berulang. Batas butir bertindak sebagai titik lemah dimana retakan mikro dapat berinti dan menyebar. Struktur berbutir halus dan berikatan padat yang dihasilkan oleh ekstrusi mendistribusikan tekanan termal secara lebih seragam dibandingkan struktur kristal yang rawan pembelahan pada material yang meleleh di zona, sehingga meningkatkan ketahanan terhadap kelelahan siklik.

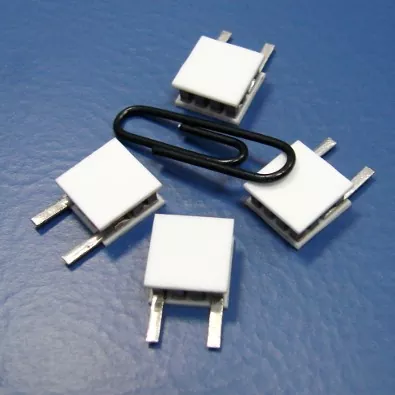

Ambang Batas 0,2 mm: Memungkinkan Fabrikasi Chip Ultra-Tipis

Kemampuan untuk memproses bahan termoelektrik hingga ketebalan 0,2 mm bukan hanya sebuah keingintahuan manufaktur — ini adalah teknologi yang memungkinkan di balik perangkat pendingin kompak generasi baru. Pada ketebalan ini, kaki termoelektrik memiliki rasio tinggi terhadap lebar yang mendekati 1:1 untuk geometri elemen tipikal, yang berarti beban struktural selama perakitan sebagian besar bersifat tekan daripada tekuk.

Ada tiga faktor yang menjadikan ekstrusi sebagai proses yang memungkinkan rezim ketebalan ini.

Mengurangi Sensitivitas Belahan Dada

Bi₂Te₃ yang meleleh di zona mudah terbelah di sepanjang bidang dasar. Ketika wafer ditipiskan kurang lebih 0,5 mm, tegangan penanganan yang kecil sekalipun dapat memicu retakan belahan yang menyebar ke seluruh elemen. Proses ekstrusi mengganggu jalur pembelahan ini dengan memasukkan butiran yang salah arah dan batas bersudut rendah yang membelokkan perambatan retakan. Hasilnya adalah bahan yang dapat mentolerir penyalahgunaan mekanis pada pemotongan dadu, perakitan pick-and-place, dan penyolderan tanpa terjadinya patah tulang yang parah.

Tekstur Terkendali untuk Pemotongan yang Konsisten

Dalam modul TEC multi-elemen, setiap kaki harus memiliki karakteristik listrik dan termal yang hampir sama. Jika orientasi tekstur bervariasi dari satu elemen ke elemen lainnya, kinerja pendinginan modul menjadi tidak dapat diprediksi. Ekstrusi menghasilkan ingot dengan tekstur seragam di sepanjang ingot, memastikan bahwa elemen yang dipotong dari posisi berbeda dalam ingot yang sama menunjukkan sifat yang konsisten. Konsistensi ini sangat penting dalam konfigurasi TEC multi-tahap, di mana ratusan elemen harus beroperasi dalam keseimbangan termal.

Kompatibilitas Peralatan Pemrosesan

Kekuatan mekanik material yang diekstrusi juga mempengaruhi pemilihan peralatan hilir. Karena bahannya tahan terhadap chipping, produsen dapat menggunakan laju pemakanan yang lebih tinggi selama proses wafer dan dicing, sehingga mengurangi waktu dan biaya pemrosesan. Demikian pula, sistem pengambilan dan penempatan otomatis dapat menangani elemen yang lebih tipis dengan risiko kerusakan yang lebih rendah, sehingga memungkinkan jalur perakitan dengan throughput yang lebih tinggi.

Aplikasi Yang Menuntut Bahan Termoelektrik Ekstrusi

Keuntungan teknis dari ekstrusi diterjemahkan menjadi manfaat nyata di beberapa domain aplikasi di mana elemen termoelektrik yang tipis dan andal sangat penting.

Komunikasi Optik dan Pendinginan Dioda Laser

Transceiver optik dan dioda laser sangat sensitif terhadap suhu. Penyimpangan panjang gelombang, berkurangnya daya keluaran, dan percepatan degradasi semuanya diakibatkan oleh kontrol termal yang tidak memadai. Dalam modul optik 5G, misalnya, pendingin termoelektrik harus menjaga suhu chip laser dalam toleransi yang ketat sambil dipasang ke dalam paket yang diukur dalam milimeter.

Kemampuan chip tipis 0,2 mm secara langsung mendukung persyaratan ini. Bahan termoelektrik berbasis Bi₂Te₃ yang diekstrusi panas telah divalidasi dalam aplikasi modul optik, menunjukkan kontrol suhu chip fotonik yang efektif dengan potensi untuk diintegrasikan ke dalam sistem komunikasi, laser, dan inframerah. Kekuatan tekan material yang tinggi memastikan bahwa kaki termoelektrik bertahan dalam proses penyolderan dan perakitan yang digunakan dalam pembuatan transceiver, di mana ketidaksesuaian ekspansi termal akan mematahkan material yang lebih lemah.

Struktur TEC Multi-Tahap

Pendingin termoelektrik multi-tahap menumpuk beberapa lapisan elemen termoelektrik untuk mencapai perbedaan suhu yang tidak dapat dicapai oleh satu tahap. Setiap tahap tambahan meningkatkan kapasitas pemompaan panas dan ΔT yang dapat dicapai, namun juga menimbulkan tantangan mekanis baru. Elemen pada tahap yang lebih tinggi harus lebih tipis, dan harus menjaga konsistensi kinerja dengan elemen pada tahap yang lebih rendah.

Teknologi ekstrusi telah diterapkan secara khusus untuk membuat kaki termoelektrik untuk pendingin multi-tahap solid-state yang beroperasi pada suhu hingga sekitar 140 K. Sifat mekanis bahan yang diekstrusi — terutama ketahanannya terhadap patah selama perakitan struktur multilapis yang dikemas rapat — membuat desain kaskade ini dapat diproduksi.

Kontrol Suhu Medis dan Laboratorium

Pendingin termoelektrik banyak digunakan dalam sistem pendingin medis, instrumen laboratorium, dan peralatan penelitian yang memerlukan pengaturan suhu yang tepat. Aplikasinya berkisar dari menjaga stabilitas reagen pada perangkat diagnostik hingga mengontrol suhu sampel pada instrumen analitik.

Dalam pengaturan ini, material termoelektrik harus memberikan kinerja termal dan keandalan jangka panjang. Bahan Bi₂Te₃-Sb₂Te₃ yang diekstrusi menawarkan kombinasi yang diperlukan: kinerja termoelektrik mendekati suhu ruangan yang sebanding dengan bahan yang meleleh di zona, ditambah dengan daya tahan mekanis yang memastikan pengoperasian yang stabil selama ribuan siklus termal.

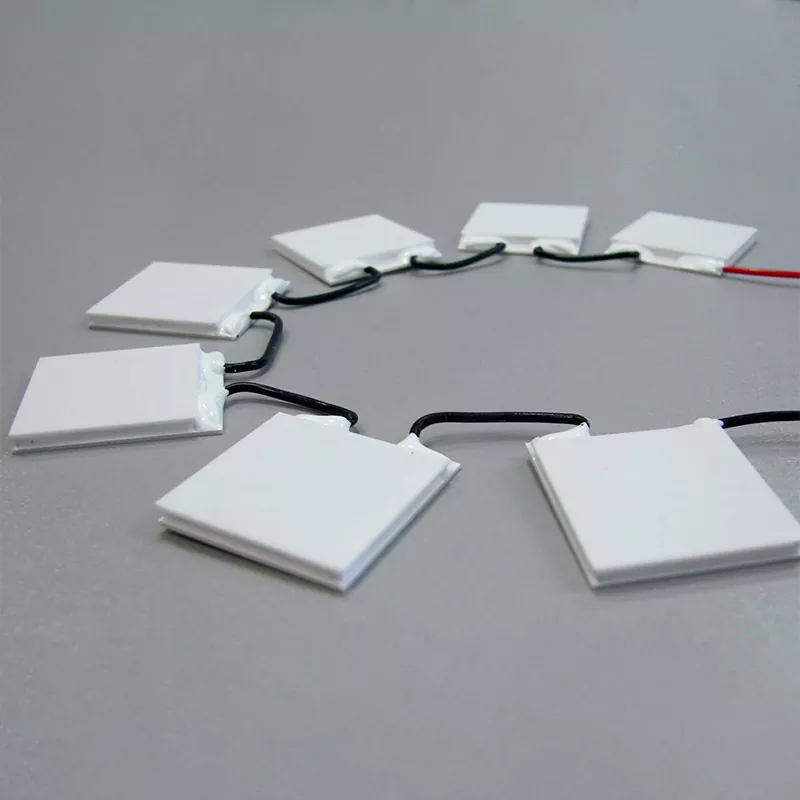

Manajemen Termal Industri dan Semikonduktor

Ingot ekstrusi berdiameter besar — ​​tersedia dalam diameter hingga 35 mm dan panjang 120 mm atau 240 mm — melayani produksi TEC industri yang memerlukan elemen pendingin lebih besar. Aplikasinya mencakup manajemen termal lokal pada peralatan semikonduktor, sistem pendingin elektronik, dan perangkat kontrol suhu industri. Skalabilitas pemrosesan ekstrusi memungkinkan produsen memproduksi ingot dalam volume yang tidak praktis dengan metode pertumbuhan kristal tunggal.

Dari Ingot ke Modul: Kemampuan Manufaktur dan Kontrol Kualitas

Memproduksi bahan termoelektrik yang diekstrusi memerlukan pendekatan manufaktur terintegrasi yang mencakup persiapan bahan, pemrosesan ekstrusi, fabrikasi elemen, dan perakitan modul. Setiap tahap harus dikontrol untuk mempertahankan karakteristik mikrostruktur yang memberikan keunggulan kinerja pada bahan ekstrusi.

Persiapan Bahan dan Ekstrusi

Prosesnya dimulai dengan persiapan komposisi larutan padat Bi₂Te₃-Sb₂Te₃, dengan kontrol stoikiometri dan kadar dopan yang cermat untuk mencapai jenis dan konsentrasi pembawa yang diinginkan. Bahan yang disiapkan kemudian dikonsolidasikan dan diekstrusi di bawah kondisi suhu dan laju regangan yang terkendali. Parameter ekstrusi — suhu, kecepatan, dan rasio reduksi — menentukan ukuran butir, intensitas tekstur, dan kepadatan cacat, yang semuanya mempengaruhi sifat termoelektrik dan mekanik.

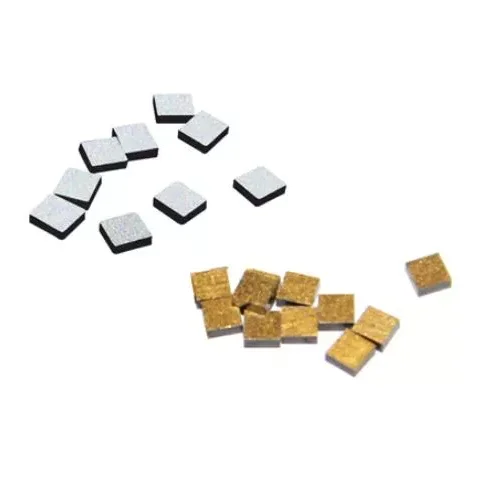

Pemrosesan dan Perakitan Elemen

Setelah ekstrusi, ingot diproses menjadi elemen termoelektrik melalui wafering, dicing, dan persiapan permukaan. Peningkatan kekuatan mekanik bahan ekstrusi memungkinkan penipisan agresif hingga 0,2 mm dan pemotongan dadu presisi dengan hasil tinggi. Elemen-elemen tersebut kemudian diberi logam, disolder, dan dirakit menjadi modul. Verifikasi kualitas mencakup inspeksi dimensi, pengukuran properti listrik, dan pengujian kinerja termal.

Peralatan Manufaktur

Lini produksi lengkap untuk bahan dan modul termoelektrik ekstrusi meliputi:

• Tungku pencelupan timah: Untuk pelapisan solder pada ujung elemen
• Mesin cetakan ayunan getaran: Untuk pemosisian elemen yang tepat
• Mesin las: Untuk interkoneksi listrik
• Oven: Untuk pengawetan dan perlakuan panas
• Mesin penyalur: Untuk aplikasi perekat
• Mesin penyegel otomatis: Untuk enkapsulasi modul
• Mesin pemotong: Untuk wafer dan potong dadu
• Mesin solidifikasi: Untuk pembentukan sambungan solder
• Peralatan penyolderan reflow: Untuk penyolderan dengan keandalan tinggi
• Mesin cetak otomatis: Untuk pola metalisasi
