X-Meritansupplies General Thermoelectric Coolers for applications that require moderate heat pumping without compressors, refrigerants, or moving parts. Kategori ini mencakupmodul termoelektrik standardigunakan dalam kotak pendingin portabel, penutup elektronik kecil, peralatan laboratorium, dan tugas serupa yang mengutamakan kesederhanaan dan ukuran kompak daripada kinerja maksimum.
Untuk beban panas di atas sekitar 60 W, atau untuk aplikasi yang memerlukan perbedaan suhu lebih besar saat diberi beban, seri pendingin termoelektrik berkapasitas tinggi kami lebih cocok. Halaman ini berfokus pada rentang tujuan umum.
Pendingin TE umum adalah pompa panas solid-state. Ketika arus searah melewati modul, satu permukaan keramik menyerap panas dan yang lainnya melepaskannya. Sisi pelepas panas harus dipasang ke unit pendingin. Tanpa pembuangan panas yang tepat, suhu modul akan naik dan kinerja pendinginan turun dengan cepat.
Sistem pendingin yang lengkap juga membutuhkan sumber listrik DC dan biasanya kipas angin. Ketika komponen-komponen ini digabungkan menjadi satu kesatuan, maka menjadi rakitan pendingin termoelektrik. Kami dapat menyediakan modulnya sendiri atau sebagai unit yang telah dirakit sebelumnya dengan unit pendingin dan kipas yang disertakan.
|
Parameter |
Rentang atau Opsi |
Catatan |
|
Pemompaan panas maksimum (Qmax) |
5W hingga 60W |
Diukur pada sisi panas 27°C, perbedaan suhu nol |
|
Perbedaan suhu maksimum (ΔTmax) |
65K hingga 72K |
Tidak ada beban panas yang diterapkan |
|
Tegangan terukur |
3 V hingga 24 V DC |
Nilai umum: 5 V, 12 V, 24 V |
|
Nilai saat ini |
1A sampai 6A |
Tergantung pada jumlah dan ukuran pelet semikonduktor |
|
Batas suhu sisi panas |
Hingga 100°C |
Peringkat yang lebih tinggi tersedia berdasarkan permintaan |
|
Substrat keramik |
Alumina (Al₂O₃) |
Standar untuk seri ini |
|
Kerataan permukaan |
≤ 0,03 mm |
Cukup untuk sebagian besar metode pemasangan |
|
Jenis solder |
BiSn |
Bebas timah; Opsi PbSn untuk penggunaan suhu tinggi |
|
Segel keliling |
Epoksi |
Tahan lembab, tidak kedap udara |
|
Tapak |
15×15 mm hingga 40×40 mm |
Ketebalan 3,3 mm hingga 4,0 mm |
|
Panjang kawat timah |
80 mm hingga 200 mm |
Isolasi PVC atau Teflon |
Semua nilai diperiksa secara batch. Ringkasan tes dapat dikirimkan dengan setiap pesanan.
Qmax tidak sama dengan daya pendinginan yang dapat digunakan. Qmax diukur ketika tidak ada perbedaan suhu antara kedua sisi. Dalam pengoperasian sebenarnya selalu ada perbedaan. Misalnya, modul dengan daya 30 W Qmax mungkin hanya mengalirkan 14 W ketika sisi dingin berada 25 K di bawah sisi panas. Gunakan kurva kinerja untuk titik operasi Anda, bukan angka Qmax saja.

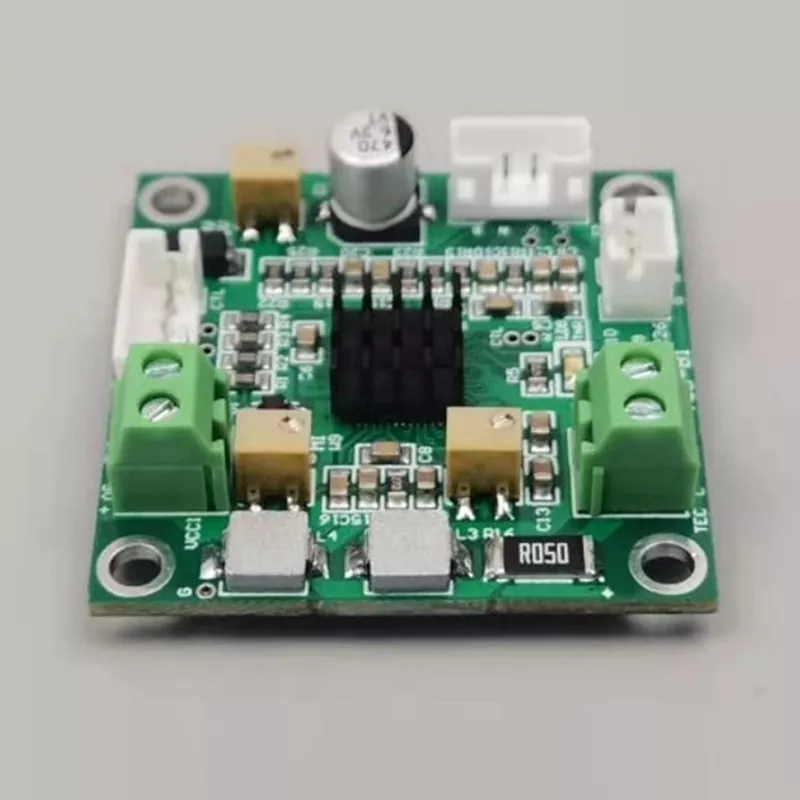

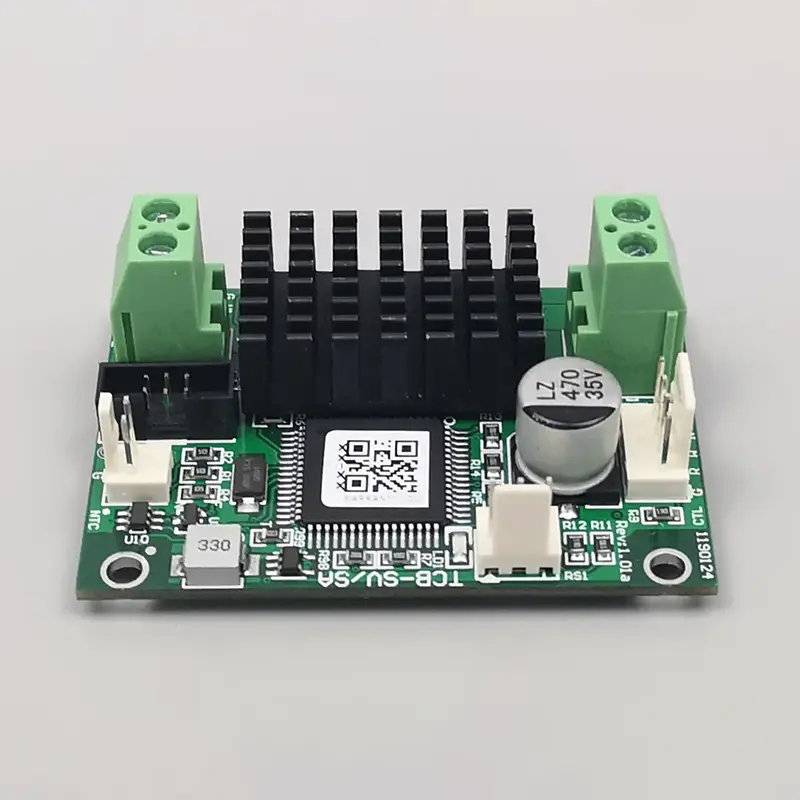

Jika aplikasi memerlukan suhu sisi dingin yang stabil, pasangkan pendingin TE umum dengan pengontrol suhu. Pengontrol membaca sensor seperti termistor NTC dan menyesuaikan arus atau tegangan ke modul. Putaran umpan balik ini mengkompensasi perubahan suhu lingkungan dan beban panas.
Termostat hidup-mati yang sederhana sudah cukup untuk pendingin portabel. Pengontrol suhu PID direkomendasikan untuk tahapan laboratorium, tempat sampel, atau proses apa pun yang harus menjaga suhu dalam kisaran sempit. Kami dapat merekomendasikan pengontrol dan sensor yang kompatibel untuk modul dan kombinasi unit pendingin Anda.
Di dalam setiap modul, bahan termoelektrik berbasis bismut tellurida membentuk banyak pasangan semikonduktor kecil. Pasangan ini dihubungkan secara elektrik secara seri dan diapit di antara dua pelat keramik. Pelat menyediakan isolasi listrik dan permukaan pemasangan yang rata.
Untuk sebagian besar pekerjaan pendinginan dengan tujuan umum, komposisi material standar berfungsi dengan baik. Jika proyek Anda memerlukan pergeseran kisaran suhu pengoperasian optimal, kami dapat menyesuaikan formulasi material termoelektrik. Ini jarang terjadi untuk pendinginan sehari-hari tetapi tersedia untuk pesanan khusus.
Susunan internal dilindungi oleh segel epoksi tipis. Segel menghalangi debu dan kelembapan ringan tetapi tidak dirancang untuk kondensasi terus menerus atau paparan air langsung. Di lingkungan lembab atau luar ruangan, gunakan wadah tertutup atau minta enkapsulasi tambahan.
X-Meritan telah memproduksi pendingin termoelektrik selama lebih dari 10 tahun. Area produksi dijaga kebersihannya untuk mengurangi debu pada permukaan keramik dan sambungan solder. Peralatan otomatis menangani penempatan pelet dan penyolderan reflow.
Setiap batch diuji pada platform pengujian pendingin semikonduktor khusus. Prosedur pengujian meliputi:
|
Barang Tes |
Metode |
|
Qmax |
Stasiun uji termal, sisi panas 27°C, vakum |
|
ΔTmaks |
Tes tanpa beban |
|
Hambatan listrik |
Pengukuran DC empat kawat |
|
Inspeksi visual |
Periksa dengan diperbesar apakah ada retakan, rongga, dan ketidaksejajaran |
|
Resistensi isolasi |
500 VDC antara terminal dan keramik |
Catatan produksi disimpan untuk penelusuran. Kami dapat memberikan laporan batch dengan setiap pengiriman. Sampel evaluasi tersedia sebelum pesanan volume.
Sebelum memilih pendingin TE umum, konfirmasikan poin-poin berikut:
1. Beban panas – Perkirakan panas yang harus dihilangkan. Tambahkan margin 50% hingga 100% di atas nilai yang diharapkan.
2. Suhu sisi dingin – Semakin rendah suhu target dibandingkan suhu sekitar, semakin sedikit panas yang dapat dipompa modul.
3. Tegangan DC – 12 V umum untuk penggunaan seluler, 24 V untuk lemari industri, 5 V untuk perangkat USB kecil.
4. Ruang perakitan – Sertakan ketebalan modul, unit pendingin, kipas, dan material antarmuka termal dalam tinggi total.
5. Lingkungan – Kelembapan, debu, dan getaran memengaruhi penyegelan dan masa pakai.
Jika ada hal yang tidak jelas, kirimkan detail proyek kepada kami. Kami akan merekomendasikan modul dan memberikan kurva kinerja.
Pendingin portabel dan lemari anggur Modul yang tenang dan ringkas untuk kotak kecil berinsulasi dan lemari es mobil.
Lemari elektronik dan kontrol Pendinginan titik untuk catu daya, kompartemen baterai, dan pengontrol tersegel di mana penambahan ventilasi tidak praktis.
Peralatan kecil Dispenser air, pendingin minuman, dan perangkat pendingin pribadi seringkali menggunakan satu modul dengan heatsink dan kipas.
Tahapan laboratorium dan pemegang sampel Dikombinasikan dengan pengontrol suhu dan termistor NTC, modul ini menampung blok sampel pada suhu tetap.
Tidak selalu. Banyak pendingin portabel menjalankan modul secara terus menerus dari sumber DC. Suhu di dalam turun hingga panas yang masuk sama dengan panas yang dipompa keluar. Termostat dasar menghemat daya baterai dan mencegah pendinginan berlebih.
Sisi panas dan dingin bertukar. Modul tidak rusak selama arus dan tegangan masih dalam batas normal. Fitur ini berguna untuk sistem yang memerlukan pemanasan dan pendinginan.
Unit pendingin harus menghilangkan panas yang dipompa ditambah daya input listrik. Aturan praktisnya adalah mengukur heat sink sebesar 1,5 hingga 2 kali daya listrik maksimum modul. Untuk modul 12 V, 4 A (listrik 48 W), rencanakan pembuangan panas total sebesar 70 hingga 100 W.
Modul multi-tahap ada tetapi bukan bagian dari rangkaian umum. Penumpukan mengurangi beban panas yang dapat digunakan dan menambah kompleksitas. Untuk sebagian besar tugas pendinginan sehari-hari, satu modul dengan unit pendingin yang baik akan berfungsi lebih baik. Kita dapat mendiskusikan opsi multi-tahap untuk proyek-proyek khusus.
Produksi standar menggunakan solder bebas timah dan bahan yang memenuhi persyaratan RoHS. Dokumentasi dapat diberikan bersama pesanan.
Ya. Kita dapat membuat rakitan pendingin termoelektrik dengan modul, unit pendingin, kipas, dan kabel. Hal ini seringkali lebih mudah bagi pelanggan yang memilih untuk tidak menangani material antarmuka termal dan melakukan pemasangan sendiri.
