Seorang insinyur yang merancang alat analisa medis kompak perlu memiliki ruang sampel pada suhu 15°C di lingkungan sekitar 35°C. Penutupnya kecil, anggaran dayanya terbatas, dan ruang yang tersedia untuk sistem pendingin sangat minim. Insinyur mengetahui bahwa pendingin termoelektrik, atau TEC, adalah teknologi yang tepat untuk aplikasi ini. Tapi TEC yang mana? Jawabannya bergantung pada angka yang seringkali diperkirakan terlalu santai: beban pendinginan yang dibutuhkan. Jika beban pendinginan diremehkan, TEC tidak akan mempertahankan tekanan yang dikehendaki. Jika dilebih-lebihkan, TEC akan menjadi terlalu besar, tidak efisien, dan mahal. Menghitung beban pendinginan dengan benar adalah langkah pertama dalam memilih pendingin termoelektrik yang memenuhi persyaratan aplikasi tanpa biaya atau kerumitan yang tidak perlu.
Panduan ini ditulis untuk teknisi pengadaan, teknisi desain, dan pembeli yang perlu menentukannyapendingin termoelektrikuntuk aplikasi pendinginan. Kami akan menjelaskan komponen beban pendinginan, metode penghitungan setiap komponen, peran ketahanan termal dalam enclosure, pengaruh koefisien kinerja (COP) TEC, dan kriteria evaluasi pemasok. Kami juga akan memberikan detail parameter produk dari pabrik kami di Fuzhou X-Meritan Technology Co., Ltd. Baik Anda mendinginkan perangkat medis, dioda laser, baterai, atau wadah kompak, panduan ini akan membantu Anda menghitung beban pendinginan secara akurat dan memilih pendingin termoelektrik yang tepat untuk aplikasi Anda.
Beban pendinginan adalah jumlah total panas yang harus dikeluarkan dari selungkup atau benda yang didinginkan untuk mempertahankan suhu yang diinginkan. Ini adalah jumlah dari beban panas aktif, beban panas pasif, dan sumber panas tambahan seperti radiasi matahari atau kondensasi. Beban pendinginan dinyatakan dalam watt. Untuk pendingin termoelektrik, beban pendinginan adalah kapasitas pemompaan panas (Qc) yang diperlukan pada kondisi pengoperasian tertentu. TEC harus dipilih sehingga Qc-nya pada suhu lingkungan aktual dan setpoint lebih besar dari beban pendinginan, dengan margin keamanan yang sesuai. Jika Qc TEC lebih kecil dari beban pendinginan, enclosure tidak akan mencapai setpoint. Jika Qc TEC jauh lebih besar daripada beban pendinginan, maka TEC akan berukuran terlalu besar dan akan beroperasi pada efisiensi yang lebih rendah.
Perhitungan beban pendinginan merupakan dasar pemilihan TEC karena menentukan Qc yang dibutuhkan, yang pada gilirannya menentukan ukuran TEC, konsumsi daya, dan biaya. Perangkat medis kecil mungkin memiliki beban pendinginan 10 W, sehingga memerlukan TEC yang ringkas. Sistem manajemen termal baterai mungkin memiliki beban pendinginan 200 W, sehingga memerlukan TEC yang lebih besar atau serangkaian TEC. Tabel di bawah ini merangkum tiga komponen utama beban pendinginan dan sumber tipikalnya.
| Komponen | Sumber | Besaran Khas |
| Beban Panas Aktif | Komponen elektronik, sensor, motor, laser | 1W hingga 200W |
| Beban Panas Pasif | Konduksi melalui dinding selungkup, konveksi, radiasi | 5W hingga 50W |
| Sumber Panas Tambahan | Radiasi matahari, kondensasi, sumber panas eksternal | Variabel |
| Beban Pendinginan Total | Jumlah semua komponen | Menentukan persyaratan TEC Qc |
PadaFuzhou X-Meritan Technology Co., Ltd., pabrik kami merancang dan memproduksi pendingin termoelektrik untuk berbagai aplikasi pendinginan. Kami bekerja dengan pelanggan kami untuk memverifikasi bahwa perhitungan beban pendinginan akurat sebelum memilih TEC. Tim teknik kami dapat membantu perhitungan dan memberikan panduan mengenai margin keamanan yang sesuai untuk setiap aplikasi.
Beban panas aktif adalah panas yang dihasilkan oleh komponen-komponen di dalam selungkup yang dialiri listrik. Komponen ini dapat mencakup sirkuit elektronik, sensor, motor, laser, lampu LED, dan perangkat lain yang mengubah energi listrik menjadi panas. Beban panas aktif dihitung dengan menjumlahkan konsumsi daya semua komponen yang beroperasi di dalam selungkup. Untuk komponen yang tidak 100% efisien, panas yang dihasilkan sama dengan masukan daya dikurangi keluaran kerja berguna. Pada sebagian besar sistem elektronik, hampir seluruh daya listrik diubah menjadi panas, sehingga beban panas aktif kira-kira sama dengan total konsumsi daya. Tabel di bawah ini memberikan lembar kerja untuk menghitung beban panas aktif.
| Komponen | Konsumsi Daya (W) | Pembuangan Panas (W) | Catatan |
| Dewan Pengendali | 5 W | 5 W | Semua kekuatan hilang sebagai panas |
| Modul Sensor | 2 W | 2 W | Operasi berkelanjutan |
| Dioda Laser | 3 W | 2,5 watt | 0,5 W dipancarkan sebagai cahaya |
| Menampilkan | 1 W | 0,8W | 0,2 W dipancarkan sebagai cahaya |
| Total Beban Panas Aktif | 11 watt | 10,3 W | Digunakan untuk pemilihan TEC |
Di pabrik kami, kami menyediakan pendingin termoelektrik dengan berbagai kapasitas pendinginan untuk menyesuaikan beban panas aktif yang berbeda. Tim teknik kami dapat meninjau daftar komponen dan memverifikasi perhitungan beban panas aktif. Kami juga menyarankan agar pelanggan kami mempertimbangkan siklus kerja komponen, karena pengoperasian yang terputus-putus dapat mengurangi beban panas rata-rata.
Beban panas pasif adalah panas yang masuk ke dalam selungkup dari lingkungan luar melalui dinding, tutup, dan bukaan apa pun. Hal ini didorong oleh perbedaan suhu antara lingkungan sekitar dan interior enklosur. Beban panas pasif dihitung menggunakan rumus Q = U × A × ΔT, dengan U adalah koefisien perpindahan panas keseluruhan ruangan, A adalah luas permukaan ruangan, dan ΔT adalah perbedaan suhu antara lingkungan dan interior. Koefisien perpindahan panas keseluruhan bergantung pada material dinding, insulasi, dan kondisi konveksi pada kedua sisi dinding. Untuk selungkup yang terisolasi dengan baik, U mungkin serendah 0,5 W/m²K. Untuk selungkup yang tidak berinsulasi, U mungkin setinggi 5 W/m²K. Tabel di bawah ini memberikan lembar kerja untuk menghitung beban panas pasif.
| Parameter | Simbol | Nilai | Satuan |
| Koefisien Perpindahan Panas Keseluruhan | U | 2.0 | W/m²K |
| Luas Permukaan | A | 0.5 | m² |
| Perbedaan Suhu | ΔT | 20 (ruangan 35°C, interior 15°C) | K |
| Beban Panas Pasif | Q | 20 | W |
Di X-Meritan, kami membantu pelanggan menghitung beban panas pasif dengan memberikan nilai ketahanan termal untuk bahan penutup dan opsi isolasi kami. Kami juga menyarankan penggunaan lapisan reflektif dan penahan panas untuk mengurangi beban panas pasif. Tujuan kami adalah memastikan bahwa total beban pendinginan dihitung secara akurat, sehingga pendingin termoelektrik yang dipilih tidak berukuran terlalu kecil atau terlalu besar.
Perhitungan beban pendinginan belum selesai sampai ketahanan termal antarmuka antara TEC dan benda yang didinginkan diperhitungkan. TEC tidak mendinginkan benda secara langsung; itu mendinginkan heat sink sisi dingin, yang kemudian mendinginkan objek melalui konduksi, konveksi, atau radiasi. Setiap antarmuka menimbulkan hambatan termal yang mengurangi kapasitas pendinginan efektif. Kerugian antarmuka yang paling umum adalah ketahanan termal dari bahan antarmuka termal (TIM) antara TEC dan heat sink, ketahanan termal dari heat sink itu sendiri, dan ketahanan termal dari jalur termal dari heat sink sisi dingin ke objek. Tabel di bawah ini merangkum nilai ketahanan termal tipikal untuk material antarmuka umum.
| Antarmuka | Ketahanan Termal Khas | Catatan |
| Gemuk Termal (TEC ke Unit Pendingin) | 0,1 - 0,5 °C/W | Tergantung pada ketebalan dan tekanan kontak |
| Bantalan Termal (TEC ke Unit Pendingin) | 0,5 - 2,0 °C/W | Lebih mudah diterapkan tetapi resistensinya lebih tinggi |
| Pendingin (Konveksi Alami) | 1,0 - 5,0 °C/W | Tergantung pada ukuran dan desain sirip |
| Pendingin (Udara Paksa) | 0,2 - 1,0 °C/W | Membutuhkan kipas, namun resistansinya lebih rendah |
| Jalur Termal ke Objek | 0,5 - 3,0 °C/W | Tergantung pada material dan geometri |
Di pabrik kami, kami menyediakan pendingin termoelektrik dengan permukaan akhir yang dioptimalkan untuk kontak termal. Kami juga menawarkan bahan antarmuka termal dan dukungan desain heat sink untuk membantu pelanggan kami meminimalkan kerugian antarmuka. Tujuan kami adalah memastikan kapasitas pendinginan TEC ditransfer secara efisien ke objek yang didinginkan, sehingga sistem memenuhi persyaratan kinerja termalnya.
Koefisien kinerja (COP) adalah perbandingan kapasitas pendinginan (Qc) terhadap masukan daya listrik (Pin). COP yang lebih tinggi berarti TEC lebih efisien, mengonsumsi lebih sedikit daya listrik untuk kapasitas pendinginan yang sama. COP pendingin termoelektrik bergantung pada perbedaan suhu antara sisi panas dan dingin, material TEC, dan arus pengoperasian. Ketika perbedaan suhu meningkat, COP menurun. Ini berarti bahwa TEC yang dipilih untuk perbedaan suhu yang tinggi akan memerlukan lebih banyak daya dan akan menghasilkan lebih banyak panas, yang harus dibuang oleh heat sink sisi panas. Tabel di bawah menunjukkan nilai COP tipikal untuk pendingin termoelektrik pada perbedaan suhu yang berbeda.
| Perbedaan Suhu (ΔT) | Polisi yang khas | Implikasinya terhadap Seleksi TEC |
| 10 K | 1,5 - 2,0 | Efisiensi tinggi, konsumsi daya rendah |
| 20 K | 0,8 - 1,2 | Efisiensi sedang |
| 30 K | 0,5 - 0,8 | Efisiensi lebih rendah, konsumsi daya lebih tinggi |
| 40 K | 0,3 - 0,5 | Efisiensi rendah, penolakan panas yang signifikan |
| 50 K | 0,2 - 0,3 | Efisiensi sangat rendah, mungkin memerlukan TEC multi-tahap |
Di X-Meritan, kami menyediakan kurva COP untuk pendingin termoelektrik kami, sehingga pelanggan kami dapat memilih TEC yang beroperasi pada efisiensi optimal untuk perbedaan suhu. Kami juga menyarankan penggunaan TEC multi-tahap untuk aplikasi yang memerlukan perbedaan suhu yang besar. Tujuan kami adalah membantu pelanggan mencapai kinerja pendinginan yang dibutuhkan dengan konsumsi daya serendah mungkin.
Mengevaluasi pemasok pendingin termoelektrik memerlukan fokus pada kemampuan manufaktur, data kinerja, kontrol kualitas, dan dukungan teknis. Pemasok harus memiliki kemampuan untuk memproduksi TEC sesuai spesifikasi yang diperlukan, termasuk dimensi yang tepat, jumlah pasangan yang tepat, dan kinerja termal yang benar. Mereka harus menyediakan data kinerja lengkap, termasuk Qc, COP, arus maksimum, dan tegangan maksimum pada perbedaan suhu yang berbeda. Mereka harus memiliki sistem kendali mutu yang menjamin kinerja yang konsisten dari unit ke unit. Dan mereka harus memberikan dukungan teknis untuk membantu pelanggan dalam perhitungan beban pendinginan dan pemilihan TEC. Tabel di bawah ini merangkum kriteria evaluasi tersebut.
| Kriteria Evaluasi | Apa yang Harus Diperhatikan | Mengapa Itu Penting |
| Kemampuan Manufaktur | Perakitan presisi, peralatan pengujian | Memastikan kualitas dan konsistensi produk |
| Data Kinerja | Qc, COP, Imax, Vmax pada ΔT yang berbeda | Memungkinkan pemilihan yang akurat |
| Kontrol Kualitas | ISO 9001, pengujian 100%. | Memastikan kinerja yang konsisten |
| Dukungan Teknis | Perhitungan beban pendinginan, pemilihan TEC | Membantu memilih produk yang tepat |
| Keandalan | Data MTBF, pengujian seumur hidup | Memastikan kinerja jangka panjang |
Di pabrik kami, kami telah memproduksi pendingin termoelektrik selama lebih dari satu dekade. Kami menggunakan perakitan presisi dan peralatan pengujian untuk memastikan bahwa setiap TEC memenuhi spesifikasinya. Kami menyediakan data performa lengkap, meliputi Qc, COP, dan rating maksimal. Kami bersertifikat ISO 9001, dan kami melakukan pengujian 100% pada setiap unit. Tim teknis kami siap membantu perhitungan beban pendinginan dan pemilihan TEC. Kami mengundang Anda untuk mengevaluasi kami berdasarkan kriteria ini dan mempertimbangkan kami sebagai mitra Anda untuk pendingin termoelektrik.

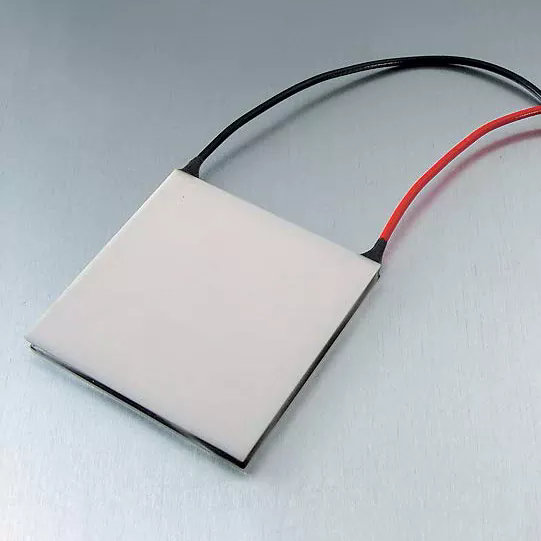

Tabel berikut memberikan parameter produk utama untuk pendingin termoelektrik kami. TEC ini cocok untuk berbagai aplikasi pendinginan, termasuk perangkat medis, dioda laser, kemasan baterai, dan penutup kompak. Pabrik kami juga dapat memproduksi TEC khusus untuk memenuhi kebutuhan spesifik.
| Parameter | Kisaran Spesifikasi | Catatan |
| Kapasitas Pendinginan (Qc) | 5W - 200W | Pada ΔT dan arus tertentu |
| Arus Maksimum (Imax) | 2A - 15A | Tergantung modelnya |
| Tegangan Maksimum (Vmax) | 5V - 24V | Tergantung modelnya |
| Perbedaan Suhu Maksimum (ΔTmax) | 65K - 75K | Di Imax, dalam ruang hampa |
| Rentang COP | 0,2 - 2,0 | Tergantung pada ΔT |
| Ukuran | 15x15mm hingga 62x62mm | Tersedia ukuran khusus |
| Jumlah Pasangan | 31 - 241 | Menentukan kapasitas pendinginan |
| Suhu Operasional | -40°C hingga +80°C | Tergantung pada solder dan penyegelan |
| MOQ | 10 buah | Dapat dinegosiasikan untuk pesanan dalam jumlah besar |
| Waktu Pimpin | 2 - 4 minggu | Tergantung pada kuantitas dan penyesuaian |
Di pabrik kami, kami memproduksi pendingin termoelektrik untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan kapasitas pendinginan, dimensi, dan suhu pengoperasian agar sesuai dengan kebutuhan spesifik Anda. Sistem kendali mutu kami mencakup pemeriksaan bahan mentah, pemeriksaan dalam proses, dan pengujian akhir 100% sebelum pengiriman. Tujuan kami adalah menyediakan pendingin termoelektrik berkualitas tinggi kepada pelanggan yang memenuhi persyaratan kinerja termal mereka.
Pertanyaan 1: Apa perbedaan antara beban panas aktif dan pasif?
Jawaban: Beban panas aktif adalah panas yang dihasilkan oleh komponen listrik di dalam selungkup, seperti pengontrol, sensor, dan laser. Beban panas pasif adalah panas yang masuk ke dalam selungkup dari lingkungan luar melalui dinding, tutup, dan bukaan. Keduanya harus dimasukkan dalam perhitungan beban pendinginan. Untuk sebagian besar casing elektronik kompak, beban panas aktif merupakan komponen yang dominan. Untuk ruangan besar dengan isolasi yang buruk, beban panas pasif mungkin signifikan.
Pertanyaan 2: Berapa margin keamanan yang harus saya tambahkan ke perhitungan beban pendinginan?
Jawaban: Biasanya disarankan margin keamanan sebesar 20% hingga 30%. Margin ini menjelaskan ketidakpastian dalam konsumsi daya komponen, ketahanan termal antarmuka, dan penuaan TEC. Untuk aplikasi penting, seperti perangkat medis atau sistem laser, margin yang lebih besar yaitu 50% mungkin sesuai. Di Fuzhou X-Meritan Technology Co., Ltd., kami dapat membantu Anda menentukan margin keamanan yang sesuai untuk aplikasi spesifik Anda.
Pertanyaan 3: Mengapa COP menurun seiring dengan meningkatnya perbedaan suhu?
Jawaban: COP menurun seiring dengan meningkatnya perbedaan suhu karena TEC harus bekerja lebih keras untuk memompa panas melawan gradien suhu yang lebih besar. Input daya listrik bertambah, dan kapasitas pendinginan menurun, sehingga rasio pendinginan terhadap daya menurun. Inilah sebabnya mengapa TEC harus dipilih berdasarkan perbedaan suhu pengoperasian aktual, bukan berdasarkan nilai ΔT maksimum. Pabrik kami menyediakan kurva COP yang menunjukkan efisiensi pada perbedaan suhu yang berbeda.
Pertanyaan 4: Dapatkah saya menggunakan TEC satu tahap untuk perbedaan suhu yang besar?
Jawaban: TEC satu tahap dapat mencapai perbedaan suhu maksimum sekitar 65-75 K. Untuk perbedaan suhu yang lebih besar, diperlukan TEC multi-tahap. TEC multi-tahap menumpuk dua tahap atau lebih untuk mencapai perbedaan suhu total yang lebih besar, namun kurang efisien dan lebih mahal dibandingkan TEC satu tahap. Jika aplikasi Anda memerlukan perbedaan suhu lebih dari 70 K, konsultasikan dengan tim teknik kami untuk menentukan solusi terbaik.
Pertanyaan 5: Bagaimana cara menghitung ketahanan termal unit pendingin saya?
Jawaban: Ketahanan termal unit pendingin bergantung pada geometri, material, dan kondisi aliran udara. Biasanya ditentukan oleh produsen unit pendingin dalam °C/W. Untuk konveksi alami, ketahanan termal lebih tinggi dibandingkan udara paksa. Untuk perkiraan kasar, heat sink konveksi alami dengan luas permukaan 0,1 m² mungkin memiliki ketahanan termal sekitar 3-5 °C/W. Untuk hasil yang akurat, gunakan data pabrikan atau lakukan uji termal. Di pabrik kami, kami dapat membantu Anda memilih unit pendingin yang sesuai dengan persyaratan termal TEC.
Menghitung beban pendinginan yang dibutuhkan adalah langkah pertama dan terpenting dalam memilih pendingin termoelektrik. Beban pendinginan adalah jumlah dari beban panas aktif, beban panas pasif, dan sumber panas tambahan lainnya. Ini harus dihitung dengan hati-hati, termasuk ketahanan termal antarmuka dan pengaruh koefisien kinerja. Dengan mengikuti metode perhitungan yang dijelaskan dalam artikel ini, para insinyur dapat memilih TEC yang memenuhi persyaratan termal aplikasi tanpa biaya atau kerumitan yang tidak perlu. Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami memiliki keahlian dan produk untuk mendukung kebutuhan pendinginan termoelektrik Anda. Kami menyediakan data kinerja lengkap, dukungan teknis, dan desain khusus untuk membantu Anda mencapai solusi termal terbaik.
