Seorang insinyur desain sedang mengerjakan perangkat diagnostik medis baru. Perangkat ini memerlukan zona pendinginan kecil yang dapat menahan suhu tepat 4°C, dengan kemampuan untuk beralih ke pemanasan untuk pengujian yang berbeda. Pendinginannya harus kompak, bebas getaran, dan dapat beroperasi dalam orientasi apa pun. Perangkat pendingin konvensional—kompresor, kipas, dan penukar panas—tidak dapat memenuhi persyaratan ini. Mereka terlalu besar, terlalu berisik, dan terlalu tidak fleksibel. Solusinya adalah Pendingin Termoelektrik, perangkat solid-state yang menggunakan efek Peltier untuk memompa panas. Efek Peltier merupakan fenomena yang membedakannyaPendingin Termoelektrikdari semua teknologi pendinginan lainnya. Ini adalah alasan mengapa mereka dapat diperkecil, mengapa mereka tidak memiliki bagian yang bergerak, dan mengapa mereka dapat beralih dari pendinginan ke pemanasan secara instan. Bagi insinyur pengadaan dan perancang produk, memahami efek Peltier sangat penting untuk menentukan apakah Pendingin Termoelektrik adalah pilihan yang tepat untuk aplikasi tertentu.
Panduan ini ditulis untuk pembeli yang membutuhkan Pendingin Termoelektrik dan ingin memahami teknologi di baliknya. Kami akan menjelaskan apa itu efek Peltier, cara kerjanya, perbedaannya dengan pendinginan konvensional, dan spesifikasi apa yang penting saat memilih Pendingin Termoelektrik. Kami juga akan memberikan detail parameter produk dari pabrik kami diFuzhou X-Meritan Technology Co., Ltd.Baik Anda merancang perangkat medis, sistem laser, jok otomotif, atau barang elektronik konsumen, panduan ini akan membantu Anda membuat keputusan yang tepat tentang pendinginan termoelektrik.
Efek Peltier adalah fenomena termoelektrik yang ditemukan oleh fisikawan Perancis Jean Charles Athanase Peltier pada tahun 1834. Efek ini menggambarkan pemanasan atau pendinginan yang terjadi di persimpangan dua konduktor berbeda ketika arus listrik melewatinya. Ketika arus mengalir dalam satu arah, panas diserap di satu persimpangan dan dilepaskan di persimpangan lainnya. Ketika arus dibalik, efeknya terbalik: sambungan panas menjadi dingin, dan sambungan dingin menjadi panas. Ini adalah prinsip dasar di balik Pendingin Termoelektrik. Pendingin Termoelektrik, juga dikenal sebagai pendingin Peltier, adalah pompa panas benda padat yang menggunakan efek Peltier untuk memindahkan panas dari satu sisi perangkat ke sisi lainnya. Perangkat ini terdiri dari susunan pelet semikonduktor tipe-p dan tipe-n yang dihubungkan secara elektrik secara seri dan termal secara paralel. Pelet diapit di antara dua substrat keramik. Ketika arus DC diterapkan, elektron dan lubang bergerak melalui pelet, membawa panas bersamanya. Hasilnya adalah sisi dingin dan sisi panas. Tabel di bawah ini merangkum aspek-aspek utama dari efek Peltier.
| Aspek | Keterangan |
| Penemuan | Jean Charles Athanase Peltier, 1834 |
| Prinsip | Pemanasan atau pendinginan pada sambungan konduktor yang berbeda |
| Arah Efek | Tergantung pada arah arus |
| Komponen Utama | Pelet semikonduktor tipe P dan tipe N, substrat keramik |
| Hasil | Sisi dingin dan sisi panas |
Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami mengkhususkan diri dalam desain dan pembuatan Pendingin Termoelektrik berdasarkan efek Peltier. Kami memiliki pengalaman luas dalam pembuatan pelet semikonduktor, perakitan modul, dan desain sistem termal. Produk kami digunakan dalam berbagai aplikasi, mulai dari perangkat medis hingga elektronik konsumen.
Pendingin Termoelektrik berbeda dari perangkat pendingin konvensional dalam beberapa hal mendasar. Perangkat pendingin konvensional, seperti sistem kompresi uap, pendingin absorpsi, dan pompa panas, bergantung pada komponen mekanis—kompresor, pompa, dan kipas—untuk mensirkulasikan zat pendingin dan mentransfer panas. Sistem ini efektif dan efisien untuk pendinginan skala besar, namun sistem ini berukuran besar, berisik, dan komponen bergeraknya mudah rusak. Pendingin Termoelektrik tidak memiliki bagian yang bergerak. Mereka menggunakan efek Peltier untuk memompa panas secara langsung, tanpa zat pendingin atau kompresi mekanis. Hal ini menjadikannya kompak, senyap, andal, dan mampu beroperasi dalam orientasi apa pun. Tabel di bawah ini membandingkan kedua jenis sistem pendingin.
| Ciri | Pendingin Termoelektrik | Perangkat Pendingin Konvensional |
| Prinsip Kerja | Efek Peltier | Kompresi atau penyerapan uap |
| Bagian Bergerak | Tidak ada | Kompresor, kipas angin, pompa |
| Pendingin | Tidak ada | Diperlukan |
| Ukuran | Kompak | Besar |
| Kebisingan | Diam (kecuali kipas angin) | Bising |
| Getaran | Tidak ada | Ya |
| Orientasi | Orientasi apa pun | Biasanya orientasi tetap |
| Pendinginan/Pemanasan | Reversibel (dengan pembalikan arus) | Tidak reversibel (tanpa katup tambahan) |
| Efisiensi | Lebih rendah (COP biasanya 0,5 - 1,5) | Lebih tinggi (COP biasanya 2 - 4) |
| Kontrol Suhu Presisi | Luar biasa (+/- 0,1°C) | Sedang (+/- 1°C) |
Di pabrik kami, kami memproduksi Pendingin Termoelektrik untuk aplikasi yang memerlukan keunggulan unik pendinginan solid-state. Kami membantu pelanggan kami memahami perbedaan antara pendingin termoelektrik dan konvensional sehingga mereka dapat membuat pilihan yang tepat untuk aplikasinya. Tim teknik kami dapat membantu perhitungan termal, pemilihan modul, dan desain sistem.
Saat memilih Pendingin Termoelektrik, pembeli harus mempertimbangkan beberapa spesifikasi utama. Spesifikasi ini menentukan kinerja pendingin dan kesesuaiannya untuk aplikasi. Spesifikasi terpenting adalah perbedaan suhu maksimum (ΔTmax), daya pendinginan maksimum (Qmax), arus maksimum (Imax), tegangan maksimum (Vmax), dan dimensi modul. ΔTmax adalah perbedaan suhu maksimum yang dapat dicapai modul antara sisi panas dan sisi dingin. Qmax adalah jumlah panas maksimum yang dapat dipompa modul pada ΔT=0. Imax dan Vmax adalah arus dan tegangan maksimum dimana modul dapat beroperasi. Tabel di bawah ini merangkum spesifikasi tersebut.
| Spesifikasi | Keterangan | Kisaran Khas |
| ΔTmaks | Perbedaan suhu maksimum (panas ke dingin) | 60°C - 75°C |
| Qmax | Daya pendinginan maksimum pada ΔT=0 | 10W - 200W |
| maksimal | Arus operasi maksimum | 2A - 15A |
| Vmaks | Tegangan operasi maksimum | 3V - 30V |
| Ukuran Modul | Panjang x lebar x tinggi | 10x10mm hingga 62x62mm |
| Jumlah Tahapan | Tunggal atau multi-tahap | 1 - 5 |
Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami memproduksi Pendingin Termoelektrik dengan berbagai spesifikasi. Kami menawarkan modul satu tahap dan multi-tahap, dengan Qmax dari 10 W hingga 200 W, dan ΔTmax dari 60°C hingga 75°C. Kami juga dapat merancang modul khusus untuk memenuhi kebutuhan spesifik. Tim teknik kami dapat membantu pemilihan modul yang optimal untuk aplikasi Anda.
Pendingin Termoelektrik paling cocok untuk aplikasi yang memerlukan satu atau lebih hal berikut: ukuran ringkas, tidak ada bagian yang bergerak, tidak ada getaran, kontrol suhu yang presisi, atau kemampuan untuk beralih antara pendinginan dan pemanasan. Aplikasi ini biasanya ditemukan di industri seperti medis, dirgantara, otomotif, elektronik konsumen, dan telekomunikasi. Dalam industri medis, Pendingin Termoelektrik digunakan pada perangkat diagnostik, pendingin insulin, dan peralatan laboratorium. Di luar angkasa, mereka digunakan dalam komponen satelit dan pendingin avionik. Di otomotif, mereka digunakan dalam pendingin kursi, manajemen termal baterai, dan tempat cangkir. Dalam elektronik konsumen, mereka digunakan dalam pendingin portabel, pendingin anggur, dan pendingin CPU. Tabel di bawah ini merangkum aplikasi utama dan alasan mengapa Pendingin Termoelektrik cocok untuk aplikasi tersebut.
| Aplikasi | Persyaratan Utama | Mengapa Pendingin Termoelektrik |
| Alat Diagnostik Medis | Kontrol suhu yang tepat | Akurasi +/- 0,1°C, tanpa getaran |
| Sistem Laser | Pendinginan yang ringkas dan presisi | Ukuran kecil, respon cepat |
| Kursi Otomotif | Pendinginan dan pemanasan | Dapat dibalik dengan pembalikan arus |
| Pendingin Portabel | Ringkas, bertenaga baterai | Daya rendah, tanpa pendingin |
| Peralatan Telekomunikasi | Andal, bebas perawatan | Tidak ada bagian yang bergerak, umur panjang |
| Luar angkasa | Ringan, bebas getaran | Ringkas, solid-state |
Di pabrik kami, kami bekerja dengan pelanggan di semua industri ini untuk menyediakan Pendingin Termoelektrik yang memenuhi kebutuhan spesifik mereka. Kami dapat menyediakan modul standar atau rakitan yang dirancang khusus. Tim teknik kami dapat membantu perhitungan termal, pemilihan modul, dan integrasi sistem.
Mengevaluasi pemasok Pendingin Termoelektrik memerlukan fokus pada kemampuan manufaktur, kontrol kualitas, dukungan teknis, dan pengalaman. Pemasok harus memiliki kemampuan untuk memproduksi pelet semikonduktor dan merakit modul sesuai spesifikasi yang diperlukan. Hal ini memerlukan peralatan khusus untuk pemotongan pelet, penyolderan, dan pengujian. Pemasok harus memiliki sistem kendali mutu yang menjamin kinerja dan keandalan yang konsisten. Ini termasuk pengujian ΔTmax, Qmax, dan kekencangan kebocoran. Pemasok harus memiliki dukungan teknis untuk membantu pemilihan modul dan desain sistem termal. Tabel di bawah ini merangkum kriteria evaluasi.
| Kriteria Evaluasi | Apa yang Harus Diperhatikan | Mengapa Itu Penting |
| Kemampuan Manufaktur | Pembuatan pelet, peralatan perakitan modul | Memastikan kualitas dan konsistensi produk |
| Kontrol Kualitas | ISO 9001, catatan pengujian | Memastikan kinerja yang konsisten |
| Dukungan Teknis | Rekayasa termal, bantuan desain | Membantu memilih modul yang tepat |
| Pengalaman | Rekam jejak dalam industri termoelektrik | Menunjukkan kemampuan dan keandalan |
| Kustomisasi | Kemampuan untuk merancang modul khusus | Memenuhi persyaratan aplikasi spesifik |
Di X-Meritan, pabrik kami telah memproduksi Pendingin Termoelektrik selama lebih dari satu dekade. Kami telah berinvestasi dalam pembuatan pelet canggih dan peralatan perakitan modul. Kami bersertifikat ISO 9001, dan kami menyimpan catatan rinci dari semua pengujian kinerja. Tim teknis kami siap membantu pemilihan modul dan desain sistem termal. Kami mengundang Anda untuk mengevaluasi kami berdasarkan kriteria ini dan mempertimbangkan kami sebagai mitra Anda untuk Pendingin Termoelektrik.
Tabel berikut memberikan parameter produk utama untuk Pendingin Termoelektrik kami. Modul-modul ini dirancang untuk berbagai aplikasi, mulai dari perangkat medis hingga elektronik konsumen. Pabrik kami juga dapat memproduksi modul khusus untuk memenuhi kebutuhan spesifik.
| Parameter | Kisaran Spesifikasi | Catatan |
| ΔTmaks | 60°C - 75°C | Tergantung pada kelas modul |
| Qmax | 10W - 200W | Pada ΔT=0 |
| maksimal | 2A - 15A | Arus operasi maksimum |
| Vmaks | 3V - 30V | Tegangan operasi maksimum |
| Ukuran Modul | 10x10mm hingga 62x62mm | Tersedia ukuran khusus |
| Jumlah Tahapan | 1 - 5 | Multi-tahap untuk ΔT yang lebih tinggi |
| Substrat Keramik | Alumina, Aluminium Nitrida | AlN untuk konduktivitas termal yang lebih tinggi |
| Pateri | Sn-Sb, Sn-Bi, Au-Sn | Dipilih untuk kisaran suhu |
| Suhu Operasional | -50°C hingga +150°C | Tergantung pada solder dan bahan |
| Harapan Hidup | 100.000+ jam | Dengan manajemen termal yang tepat |
Di pabrik kami, kami memproduksi Pendingin Termoelektrik untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan ΔTmax, Qmax, ukuran, dan jumlah tahapan agar sesuai dengan aplikasi spesifik Anda. Sistem kontrol kualitas kami mencakup pengujian setiap modul untuk kinerja dan keandalan. Tujuan kami adalah menyediakan Pendingin Termoelektrik berkualitas tinggi kepada pelanggan yang memenuhi kebutuhan manajemen termal mereka.
Pertanyaan 1: Berapa efisiensi tipikal pendingin termoelektrik dibandingkan dengan sistem berbasis kompresor?
Jawaban: Koefisien kinerja (COP) Pendingin Termoelektrik biasanya 0,5 hingga 1,5, sedangkan sistem berbasis kompresor biasanya memiliki COP 2 hingga 4. Ini berarti Pendingin Termoelektrik kurang efisien dan mengonsumsi lebih banyak daya untuk jumlah pendinginan yang sama. Namun, ukurannya yang ringkas, tidak adanya bagian yang bergerak, dan kontrol suhu yang presisi menjadikannya pilihan utama untuk banyak aplikasi yang efisiensinya merupakan prioritas kedua dibandingkan faktor-faktor lainnya.
Pertanyaan 2: Dapatkah pendingin termoelektrik digunakan untuk pendinginan dan pemanasan?
Jawaban: Ya, Pendingin Termoelektrik dapat digunakan untuk pendinginan dan pemanasan. Dengan membalikkan arah arus DC, sisi panas dan dingin ditukar. Hal ini menjadikan Pendingin Termoelektrik ideal untuk aplikasi yang memerlukan pendinginan dan pemanasan, seperti jok otomotif, pendingin anggur, dan perangkat medis. Peralihan terjadi seketika dan tidak memerlukan komponen tambahan.
Pertanyaan 3: Berapa perbedaan suhu maksimum yang dapat dicapai oleh pendingin termoelektrik?
Jawaban: Perbedaan suhu maksimum (ΔTmax) Pendingin Termoelektrik satu tahap biasanya 60°C hingga 75°C. Untuk perbedaan suhu yang lebih tinggi, modul multi-tahap digunakan. Modul multi-tahap dapat mencapai ΔTmax 100°C atau lebih. Perbedaan suhu sebenarnya yang dicapai dalam suatu aplikasi bergantung pada beban panas dan efisiensi heat sink di sisi panas.
Pertanyaan 4: Berapa lama pendingin termoelektrik bertahan?
Jawaban: Pendingin Termoelektrik memiliki umur yang panjang, biasanya 100.000 hingga 200.000 jam, karena tidak memiliki bagian yang bergerak. Masa pakainya dibatasi oleh degradasi sambungan solder dan bahan semikonduktor. Dengan manajemen termal dan kondisi pengoperasian yang tepat, Pendingin Termoelektrik dapat bertahan selama bertahun-tahun. Pabrik kami menguji modul kami untuk memastikan modul tersebut memenuhi spesifikasi harapan hidup kami.

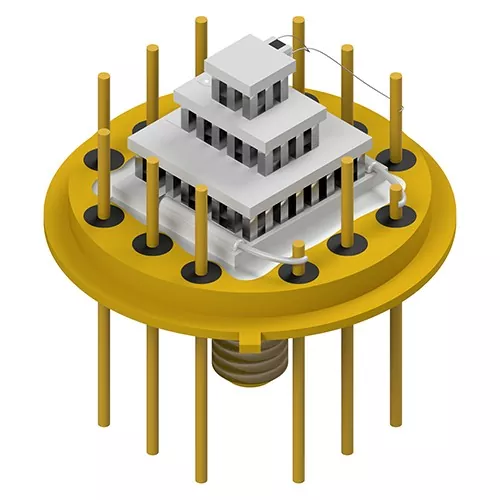

Pertanyaan 5: Apa perbedaan antara pendingin termoelektrik satu tahap dan multi tahap?
Jawaban: Pendingin Termoelektrik satu tahap memiliki satu lapisan pelet semikonduktor dan dapat mencapai ΔTmax 60°C hingga 75°C. Pendingin Termoelektrik multi-tahap memiliki beberapa lapisan yang ditumpuk satu sama lain, dengan setiap lapisan berkontribusi terhadap perbedaan suhu keseluruhan. Modul multi-tahap dapat mencapai ΔTmax 100°C atau lebih, namun memiliki daya pendinginan (Qmax) yang lebih rendah dan lebih mahal. Mereka digunakan untuk aplikasi yang memerlukan suhu sangat rendah, seperti detektor inframerah dan sensor CCD.
Efek Peltier merupakan fenomena yang membedakan Pendingin Termoelektrik dengan perangkat pendingin konvensional. Hal ini memungkinkan pemompaan panas solid-state tanpa bagian yang bergerak, tanpa zat pendingin, dan tanpa getaran. Hal ini menjadikan Pendingin Termoelektrik ideal untuk aplikasi yang memerlukan ukuran ringkas, kontrol suhu yang presisi, dan kemampuan untuk beralih antara pendinginan dan pemanasan. Meskipun sistem ini kurang efisien dibandingkan sistem berbasis kompresor, keunggulan uniknya menjadikannya satu-satunya pilihan yang tepat untuk banyak aplikasi yang menuntut. Di Fuzhou X-Meritan Technology Co., Ltd., pabrik kami memiliki keahlian dan peralatan untuk memproduksi Pendingin Termoelektrik berkualitas tinggi yang memenuhi persyaratan paling menuntut. Kami menggunakan bahan semikonduktor berkualitas tinggi, proses perakitan presisi, dan pengujian ketat untuk memastikan bahwa modul kami memberikan kinerja yang andal dan masa pakai yang lama.
Baik Anda merancang perangkat medis, sistem laser, komponen otomotif, atau elektronik konsumen, kami mengundang Anda untuk menghubungi kami guna mendiskusikan kebutuhan Pendingin Termoelektrik Anda. Kami dapat menyediakan sampel, data teknis, dan solusi khusus. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra terpercaya bagi bisnis di seluruh dunia.
Hubungi Fuzhou X-Meritan Technology Co., Ltd. hari iniuntuk mendiskusikan kebutuhan Pendingin Termoelektrik Anda dan mengetahui bagaimana efek Peltier dapat mengatasi tantangan manajemen termal Anda.
