X-Meritan memproduksi Pengontrol Suhu TCB-SS dengan Ukuran Ultra-Kompak dan Dirancang untuk aplikasi Micro TEC yang memerlukan ruang papan, stabilitas suhu, dan output TEC yang dikontrol secara bersamaan. TCB-SS mengintegrasikan penginderaan suhu dan penggerak TEC pada papan kontrol kecil, memungkinkan Micro TEC diatur melalui loop kontrol suhu berbasis umpan balik.
Pengontrol dirancang dengan format papan kompak daripada arsitektur kontrol suhu tujuan umum. Ia menggunakan sensor 10K NTC sebagai input penginderaan suhu default dan mendukung tegangan TEC default 4,5V dengan arus TEC maksimum 3A, menjadikan papan ini cocok untuk sistem manajemen termal mini.
|
Tegangan suplai papan (DC) |
5V ±10% |
|
Efisiensi keluaran |
>94% |
|
tegangan TEC |
4.5V (standar) |
|
arus TEC |
3A (maksimum) |
|
Sensor pengatur suhu |
10K NTC (nilai B default: 3950) |
|
Akurasi kontrol suhu |
0,01° |
|
Atur akurasi suhu |
0,01° |
|
Rentang pengukuran kontrol suhu |
-60°C hingga +170°C |
|
Kontrol kisaran suhu |
-20°C hingga +100°C |
|
Pengaturan default pabrik |
25°C |
10K NTC mendeteksi perubahan suhu dan mengirimkan sinyal ke pengontrol.
Pengontrol membandingkan suhu yang diukur dengan nilai target dan mengatur keluaran Micro TEC melalui kontrol PID.
Output berkelanjutan menyesuaikan drive TEC selama pengoperasian dibandingkan hanya mengandalkan peralihan hidup/mati sederhana.

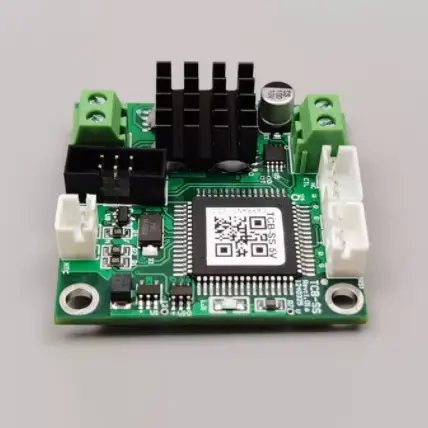

Berukuran 4 cm × 4 cm × 1,28 cm, Pengontrol Suhu TCB-SS dengan Ukuran Ultra-Kompak dan Dirancang untuk Micro TEC dirancang untuk sistem Micro TEC dengan ruang pemasangan terbatas.
Pengontrol ini memberikan akurasi kontrol suhu 0,01°C dan akurasi suhu yang disetel 0,01°C untuk pengaturan termal yang akurat.
Dengan efisiensi keluaran di atas 94%, pengontrol menyediakan penggerak TEC yang efisien dalam sistem kontrol suhu yang ringkas.
Tegangan TEC default adalah 4,5V, dengan arus TEC maksimum 3A, untuk aplikasi Micro TEC yang kompatibel.
Sensor defaultnya adalah 10K NTC dengan nilai B 3950, memberikan umpan balik suhu untuk loop kontrol.
Rentang pengukuran kontrol suhu adalah -60°C hingga +170°C, sedangkan rentang suhu kontrol yang ditentukan adalah -20°C hingga +100°C.
Fungsi bawaan mencakup arus lebih, tegangan lebih, pembatas suhu, dan deteksi hubung singkat/terbuka TEC untuk memantau pengontrol dan TEC yang terhubung selama pengoperasian.
|
Barang |
Konfigurasi Standar |
|
Tipe TEC |
Mikro TEC |
|
Tegangan TEC |
Standar 4.5V |
|
Arus TEC |
3A Maksimal |
|
Sensor Suhu |
10KNTC |
|
NTC B-Nilai |
3950 Default |
|
Pasokan Dewan |
5V ±10% DC |
|
Rentang Kendali |
-20°C hingga +100°C |
Sebelum integrasi, persyaratan listrik TEC, karakteristik NTC, suhu target, dan pasokan papan harus diperiksa terhadap spesifikasi pengontrol.
Pengontrol Suhu TCB-SS dengan Ukuran Sangat Ringkas dan Dirancang untuk Micro TEC memberikan kontrol suhu ringkas untuk modul optik yang memerlukan kondisi termal stabil.
Ini dapat menggerakkan Micro TEC yang kompatibel untuk mengatur suhu dioda laser dalam sistem optik kompak.
Pengontrol ringkas ini cocok untuk instrumen laboratorium yang memerlukan pengaturan suhu berbasis Micro TEC dalam ruang pemasangan terbatas.
TCB-SS mendukung kontrol suhu pada perangkat diagnostik ringkas yang mana ukuran papan dan pengaturan termal merupakan faktor desain yang penting.
Pengontrol ini dapat diintegrasikan dengan sistem Micro TEC untuk pengaturan suhu detektor inframerah yang sensitif terhadap suhu dan sensor CCD.
A1: Pengontrol Suhu TCB-SS dengan Ukuran Sangat Ringkas dan Dirancang untuk Micro TEC dirancang untuk aplikasi Micro TEC. TEC yang terhubung harus diperiksa terhadap tegangan TEC default 4.5V yang ditentukan dan arus maksimum 3A.
A2: Konfigurasi penginderaan suhu default adalah 10K NTC dengan nilai B 3950. Persyaratan sensor lainnya harus dikonfirmasi selama spesifikasi proyek.
A3: Rentang pengukuran kontrol suhu adalah -60°C hingga +170°C, sedangkan rentang suhu kontrol yang ditentukan adalah -20°C hingga +100°C. Rentang pengukuran menunjukkan kemampuan penginderaan suhu, sedangkan rentang kendali menentukan rentang pengaturan suhu yang ditentukan.
A4: Tegangan suplai papan adalah 5V ±10% DC. Sistem harus menyediakan sumber daya yang sesuai dan tetap berada dalam rentang input yang ditentukan.
A5: Arus TEC maksimum yang ditentukan adalah 3A, dengan tegangan TEC default 4.5V. TEC yang terhubung sebenarnya harus dipilih sesuai dengan kebutuhan kelistrikan dan batas pengontrol.
A6: Akurasi kontrol suhu yang ditentukan adalah 0,01°C, dan akurasi suhu yang disetel juga ditentukan sebagai 0,01°C.
A7: Pengontrol mencakup perlindungan arus lebih, perlindungan tegangan lebih, pembatasan suhu, dan deteksi sirkuit terbuka dan arus pendek TEC.
