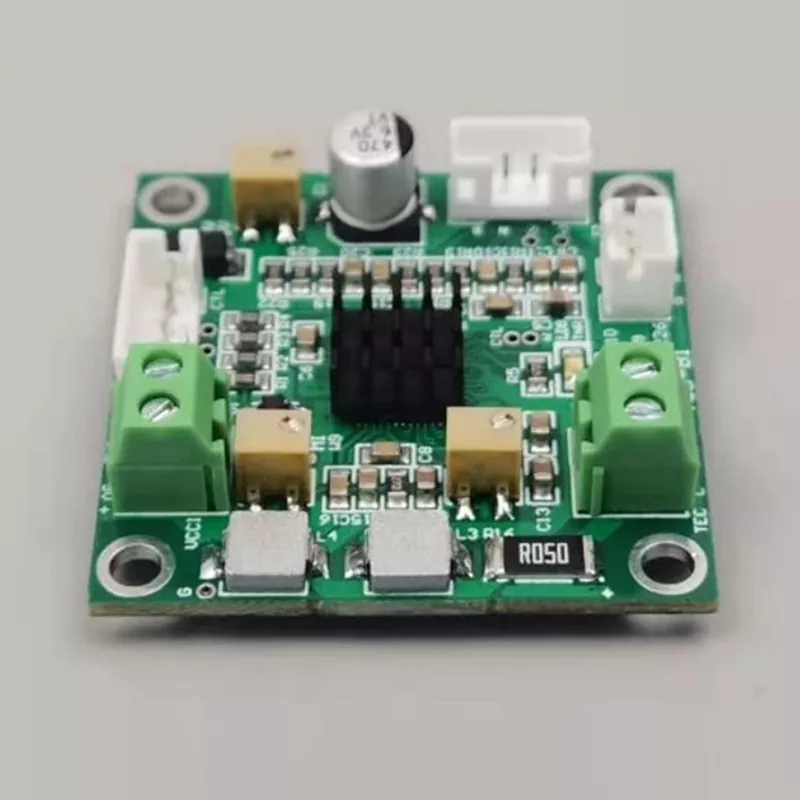

Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek

X-Meritan mengembangkan material termoelektrik, pendingin, komponen NTC, dan pengontrol suhu untuk manajemen termal semikonduktor. Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek menggabungkan papan ringkas berukuran 34mm x 20mm dengan kontrol PID siklus pendek, umpan balik suhu 10K NTC, dan kontrol output TEC untuk objek mikro dengan inersia termal rendah. Ini beroperasi pada 3.0V–5.0V DC, mendukung kisaran suhu default +10 hingga +40 derajat C, dan memiliki suhu pengaturan default pabrik sebesar 25 derajat C. Suhu dapat disesuaikan melalui potensiometer W9 atau input analog, dengan stabilitas kontrol suhu yang ditentukan sebesar 0,001 derajat C.

Fitur Utama

Kontrol PID Siklus Pendek

Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek menggunakan pendekatan umpan balik PID siklus pendek yang dirancang untuk objek mikro dengan inersia termal rendah. Tindakan korektif yang sering dilakukan membantu pengontrol merespons perubahan kondisi termal objek yang dikontrol tanpa bergantung pada respons termal yang lebih besar yang terkait dengan sistem konvensional.

Struktur Dewan Kompak

Dengan dimensi hanya 34mm x 20mm dan tinggi total 15,5mm, ATC-M1 cocok untuk rakitan kontrol termal yang ringkas. Faktor bentuknya yang kecil sangat relevan dengan miniatur struktur optik, penginderaan, dan elektronik di mana ruang internal yang tersedia terbatas.

Kontrol Keluaran TEC

Pengontrol dirancang untuk bekerja dengan komponen pendingin termoelektrik. Arus TEC maksimumnya adalah 2,5A, sedangkan tegangan TEC maksimumnya adalah 4,3V pada suplai 5V atau 2,5V pada suplai 3,3V. Batasan yang ditentukan ini memberikan dasar yang jelas untuk mencocokkan pengontrol dengan sistem TEC terkait.

Umpan Balik Suhu

Sensor 10K NTC digunakan untuk pengukuran suhu dan umpan balik. Stabilitas kontrol suhu yang ditentukan adalah 0,001 derajat C, memberikan presisi yang diperlukan untuk aplikasi di mana variasi suhu kecil dapat mempengaruhi kondisi pengoperasian komponen yang sensitif terhadap suhu.

Data Teknis

Perbandingan Desain

Area Aplikasi

1. Fotonik: X-Meritan mengidentifikasi aplikasi fotonik termasuk pendinginan detektor. Struktur pengontrol kompak dan fungsi umpan balik suhu menyediakan elemen kontrol yang sesuai untuk rakitan pendingin termoelektrik kecil.

2. Telekomunikasi: Rangkaian aplikasi perusahaan mencakup stabilisasi termal dan pendinginan komponen telekomunikasi. Pengaturan suhu yang tepat dapat diintegrasikan ke dalam arsitektur manajemen termal yang ringkas.

3. Peralatan Medis: X-Meritan mencantumkan amplifier PCR dan aplikasi terkait suhu dalam pengobatan. Kontrol suhu adalah bagian penting dari sistem di mana kondisi pengoperasian bergantung pada lingkungan termal yang terkendali.

4. Penginderaan Dirgantara: Aplikasi dirgantara perusahaan mencakup sensor pendeteksi es, sensor fluks panas, dan sensor IR. Komponen kontrol termal yang ringkas dapat menjadi bagian dari sistem penginderaan yang sensitif terhadap suhu.

5. Elektronik Otomotif: X-Meritan juga mengidentifikasi stabilisasi termal untuk LiDAR, AR, dan detektor, sehingga memperluas relevansi kontrol termoelektrik kompak untuk aplikasi penginderaan otomotif dan elektronik. Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek dapat dipertimbangkan untuk arsitektur manajemen termal kompak yang mana objek yang dikontrol memiliki massa termal kecil.

Integrasi Sistem

1. Batas Kelistrikan TEC: Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek beroperasi dalam nilai tegangan dan arus maksimum yang ditentukan.

2. Umpan Balik Suhu: Input 10K NTC menyediakan jalur umpan balik suhu untuk sistem kontrol.

3. Kisaran Suhu: Rentang kontrol suhu default adalah +10 hingga +40 derajat C, dengan suhu default pabrik yang disetel sebesar 25 derajat C.

4. Pengaturan Output: Tegangan output maksimum default pabrik adalah 2,0V, sedangkan arus output maksimum default pabrik adalah 1,0A.

5. Metode Penyesuaian: Penyesuaian suhu dapat dilakukan melalui potensiometer W9, dan input suhu analog juga didukung.

6. Konfigurasi Produk: Untuk aplikasi yang memerlukan konfigurasi berbeda, X-Meritan menyatakan bahwa produk dapat diproduksi sesuai gambar atau sampel. Proses layanan mencakup komunikasi tahap awal, konfirmasi sampel, dan produksi setelah konfirmasi.

Kemampuan X-Meritan

ATC-M1 adalah bagian dari portofolio teknologi termoelektrik X-Meritan, yang mencakup bahan termoelektrik, pendingin termoelektrik, rakitan TEC, komponen NTC, dan pengontrol suhu. Struktur produk ini menghubungkan papan pengontrol suhu dengan komponen termoelektrik dan elemen penginderaan yang digunakan dalam sistem manajemen termal kompak.

Rantai Teknologi Termoelektrik Lengkap

Kemampuan X-Meritan mencakup pengembangan material termoelektrik, penyesuaian komponen inti, dan desain solusi pembuangan panas. Untuk ATC-M1, cakupan teknis ini berhubungan langsung dengan kontrol keluaran TEC, umpan balik suhu NTC, dan persyaratan manajemen termal pada rakitan elektronik dan optik kompak.

5 Bidang Aplikasi Utama

X-Meritan melaporkan aplikasi di lima bidang utama: komunikasi serat optik, peralatan medis industri, elektronik otomotif pintar, elektronik konsumen, dan lembaga penelitian. Area aplikasi ini memberikan latar belakang teknis yang relevan untuk ATC-M1, khususnya ketika pendinginan termoelektrik kompak dan suhu pengoperasian terkontrol diperlukan.

Kerjasama Perusahaan Fortune 500

X-Meritan menyatakan bekerja sama dengan perusahaan Fortune 500 dan beberapa laboratorium utama nasional. Pengalaman ini relevan dengan pengembangan dan penerapan komponen termoelektrik dan teknologi pengontrol suhu yang digunakan dalam sistem manajemen elektronik dan termal khusus.

Berbagai Proses Manufaktur

Peralatan produksi yang terdaftar di X-Meritan meliputi tungku pencelupan timah, mesin cetakan ayun getar, mesin las, oven, mesin penyalur, mesin penyegel otomatis, peralatan penyolderan reflow, dan mesin cetak otomatis penuh. Proses manufaktur ini mendukung produksi komponen terkait termoelektrik dan produk pengatur suhu elektronik.

55% Distribusi Pasar Eropa

X-Meritan melaporkan bahwa Eropa mewakili 55% dari distribusi pasar internasionalnya, sementara Amerika Utara menyumbang 15%, Asia Tenggara 15% dan pasar lainnya 15%. Latar belakang aplikasi internasional mendukung pengalaman perusahaan dalam memasok produk termoelektrik dan manajemen suhu untuk lingkungan teknis yang berbeda.

6. Dukungan Solusi Termal Terintegrasi

Selain komponen pengontrol suhu individual, X-Meritan menyediakan desain solusi pembuangan panas dan dukungan pemilihan produk. Hal ini memungkinkan Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek dipertimbangkan bersama dengan pendingin termoelektrik yang sesuai, komponen NTC, dan persyaratan manajemen termal, bukan sebagai papan kontrol terisolasi.

Pertanyaan Umum

T: Jenis sensor suhu apa yang digunakan ATC-M1?

J: Ia menggunakan sensor suhu 10K NTC untuk pengukuran suhu dan umpan balik.

T: Bagaimana stabilitas kontrol suhunya?

A: Stabilitas kontrol suhu yang ditentukan adalah 0,001 derajat C.

T: Berapa arus TEC maksimum?

J: Arus TEC maksimum adalah 2,5A.

T: Berapa ukuran pengontrolnya?

J: Pengontrol Suhu ATC-M1 dengan PID Siklus Pendek memiliki dimensi papan 34mm x 20mm, dengan tinggi total 15,5mm.

T: Berapa pengaturan suhu defaultnya?

J: Suhu yang disetel default pabrik adalah 25 derajat C, dengan rentang kendali default +10 hingga +40 derajat C.

T: Dapatkah X-Meritan mengembangkan produk berdasarkan gambar atau sampel?

J: Ya. X-Meritan menyatakan dapat menghasilkan produk sesuai gambar atau sampel, dengan konfirmasi sampel sebelum produksi.
