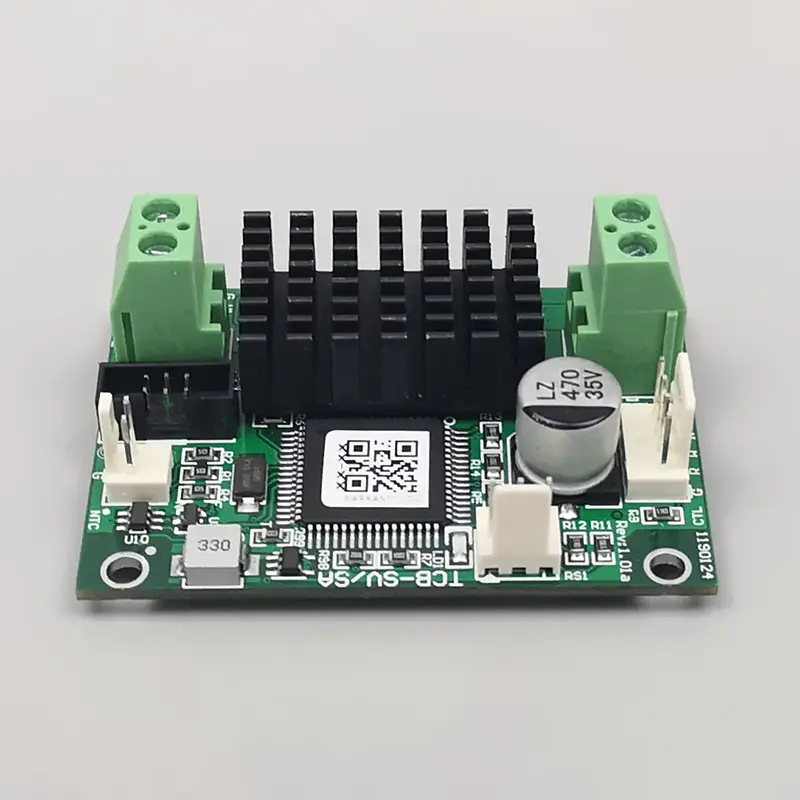

Pengontrol Suhu TCB-SV untuk Micro TEC dari pabrik X-meritan mengadopsi chip kontrol independen dan algoritme penyesuaian PID dinamis, mendukung presisi ±0,01°C untuk pengaturan suhu dan kontrol kondisi stabil. Berbeda dari kontrol peralihan PWM tradisional, ia menggunakan keluaran arus kontinu penuh untuk menghilangkan kebisingan pengoperasian dan fluktuasi suhu, memberikan kontrol suhu loop tertutup yang stabil untuk skenario kerja kontinu dengan presisi tinggi. Papan ini mengintegrasikan kontrol pemanasan/pendinginan dua arah, antarmuka komunikasi ganda, dan keluaran sinyal keselamatan, dengan efisiensi kerja lebih dari 90% dan dimensi yang ringkas, cocok untuk integrasi tertanam sistem kontrol termal mikro TEC.
|
Model |
TCB-SV |
|
Tegangan Suplai Papan (DC) |
7 - 24 abad |
|
Pasokan Papan Saat Ini |
Tergantung pada TEC |
|
Efisiensi Keluaran |
> 90% |
|
Tegangan TEC |
4,5 V (Bawaan) |
|
Arus TEC |
2,5 A (Maks) |
|
Sensor Suhu |
10K NTC (Nilai B default: 3950) |
|
Akurasi Kontrol Suhu |
±0,01°C |
|
Atur Akurasi Suhu |
±0,01°C |
|
Rentang Kontrol Suhu |
-30°C hingga 147°C |
|
Rentang Suhu Kontrol¹ |
-20°C hingga 100°C |
|
Suhu Pengaturan Pabrik Default |
25°C, atau ditentukan pengguna |
|
Ukuran |
60 mm x 42 mm |
|
Tinggi |
Total 23 mm (papan 18,5 mm + komponen 1,5 mm, pin≤3 mm) |
|
Catatan |
Untuk spesifikasi lainnya, silakan hubungi pabrikan. |
Pengontrol Suhu TCB-SV untuk Micro TEC mengadopsi struktur perangkat keras standar industri dan desain fungsional praktis, dengan keunggulan teknis inti untuk kontrol presisi mikro TEC:
Dilengkapi dengan chip kontrol khusus dan algoritme PID yang dioptimalkan, perangkat ini mendukung akurasi suhu kondisi stabil ±0,01°C, memenuhi persyaratan kalibrasi presisi perangkat laser dan deteksi.
Keluaran arus kontinu non-PWM menghindari kebisingan peralihan frekuensi tinggi, menghilangkan fluktuasi termal mikro, dan memastikan status suhu konstan jangka panjang dari komponen presisi.
Mendukung perintah serial ASCII dan protokol MODBUS-RTU, kompatibel dengan host kontrol industri utama dan perangkat lunak komputer atas, mendukung pemantauan data waktu nyata dan pengembangan sekunder.
Cocok dengan sensor standar 10K NTC (3950), mendukung peralihan otomatis pemanasan dan pendinginan, dan mencakup kontrol loop tertutup rentang suhu yang luas.
Keluaran alarm peralatan yang dicadangkan, sinyal status pengoperasian, dan antarmuka pematian khusus TEC, memfasilitasi kontrol hubungan keselamatan sistem otomatis.
Diverifikasi oleh aplikasi lapangan jangka panjang di industri optik dan laser, modul ini memiliki kemampuan anti-interferensi yang kuat dan kinerja pengoperasian berkelanjutan yang stabil.
|
Barang Perbandingan |
Pengontrol Mikro TEC TCB-SV |
Pengendali TEC Konvensional |
|
Akurasi Kontrol Suhu |
±0,01°C (Presisi sangat tinggi) |
±0,05°C ~ ±0,1°C (Presisi industri umum) |
|
Modus Keluaran |
Keluaran arus lancar terus menerus, tidak ada suara peralihan, tidak ada fluktuasi termal |
Output saklar PWM tradisional, rentan terhadap kebisingan frekuensi tinggi dan penyimpangan suhu yang kecil |
|
Protokol Komunikasi |
Protokol ganda: ASCII + MODBUS-RTU, mudah untuk integrasi sistem dan pengembangan sekunder |
Protokol tunggal dengan kompatibilitas terbatas, kemampuan perluasan yang buruk |
|
Konfigurasi Keamanan |
Output alarm terintegrasi, umpan balik status, dan fungsi pematian darurat TEC |
Fungsi kontrol tunggal, tidak memiliki desain perlindungan keselamatan yang cerdas |
|
Efisiensi Keluaran |
＞90%, hemat energi dan efisien untuk pengoperasian jangka panjang |
Umumnya di bawah 85%, konsumsi daya jangka panjang lebih tinggi |
|
Skenario yang Berlaku |
Komunikasi optik, diagnosis medis, sensor presisi tinggi, peralatan laboratorium |
Skenario kontrol suhu industri biasa dengan persyaratan presisi rendah |
Mengandalkan kontrol suhu yang presisi dan kemampuan anti-interferensi, Pengontrol Suhu TCB-SV untuk Micro TEC diterapkan dalam skenario profesional yang memerlukan stabilitas suhu jangka panjang:
Menstabilkan suhu kerja dioda laser, menghilangkan penyimpangan panjang gelombang yang disebabkan oleh perubahan suhu, dan memastikan transmisi data stabil jangka panjang dari jaringan serat optik berkecepatan tinggi.
Menyediakan lingkungan kerja bersuhu konstan untuk reagen presisi, deteksi molekuler, dan peralatan analisis biokimia, menghindari penyimpangan hasil deteksi yang disebabkan oleh perubahan suhu kecil.
Menstabilkan suhu pengoperasian sensor inframerah, sensor deteksi bahan kimia, dan sensor LiDAR, mengoptimalkan rasio signal-to-noise, dan menjaga akurasi deteksi yang konsisten.
Diterapkan dalam skenario kalibrasi termal penelitian ilmiah dan kontrol suhu presisi mikro, mendukung pengulangan data eksperimen presisi tinggi.
X-Meritan memiliki bengkel produksi independen dan peralatan pengujian yang lengkap. Semua papan TCB-SV diproduksi, dikalibrasi, dan diuji sendiri untuk memastikan stabilitas batch yang konsisten.
Mendukung penyesuaian parameter dan konfigurasi non-standar. Tim teknis memberikan panduan integrasi untuk membantu pelanggan menyelesaikan debugging peralatan dan iterasi proyek.
Produk diekspor ke Eropa, Amerika Utara, Asia Tenggara dan wilayah lainnya. Dengan saluran logistik yang stabil, ini mendukung pasokan batch jangka panjang dan pengiriman proyek ke luar negeri.
Produk ini telah diterapkan pada peralatan industri dan proyek laboratorium kelas atas, dengan kinerja stabil yang diverifikasi oleh pengoperasian aktual jangka panjang.
J: Ini dirancang khusus untuk pendingin termoelektrik mikro, dapat diterapkan dengan sempurna pada skenario presisi tinggi seperti komunikasi laser, deteksi medis, sensor presisi, dan instrumen laboratorium yang memerlukan stabilisasi suhu ultra-halus 0,01°C.
J: Ya. Ini cocok dengan sensor standar 10K 3950 NTC secara default, dan mendukung sebagian besar modul mikro TEC arus utama di pasaran, dengan kompatibilitas universal yang kuat serta peningkatan dan penggantian sistem yang mudah.
J: Tentu saja. Protokol ganda ASCII dan MODBUS-RTU mendukung debugging perangkat lunak komputer bagian atas, pengunggahan data secara real-time dan docking sistem otomatis, memenuhi beragam kebutuhan pengembangan sekunder proyek industri.
J: Setiap unit Pengontrol Suhu TCB-SV untuk Micro TEC menjalani pengujian pabrik yang ketat termasuk kalibrasi akurasi suhu, deteksi stabilitas arus berkelanjutan, verifikasi fungsi komunikasi, dan simulasi perlindungan keselamatan untuk memastikan tidak ada produk cacat yang dikirimkan.
J: Ya. Suhu default 25°C dapat disesuaikan sesuai dengan kebutuhan proyek pengguna, dan layanan konfigurasi parameter khusus didukung untuk kondisi kerja non-standar.
J: Ini sepenuhnya menghindari kebisingan peralihan dan fluktuasi suhu berkala, menjaga stabilitas suhu statis jangka panjang dari komponen optoelektronik presisi, dan secara efektif meningkatkan masa pakai produk dan akurasi deteksi.
