Untuk aplikasi dalam komunikasi serat optik, peralatan medis, elektronik otomotif, instrumen laboratorium, dan sistem presisi lainnya, pilihan konfigurasi TEC dapat secara langsung memengaruhi kinerja pendinginan dan efisiensi sistem secara keseluruhan. X-Meritan mendukung konfigurasi seri, paralel, dan seri-paralel campuran, serta solusi khusus yang dikembangkan berdasarkan gambar pelanggan, sampel, dan kondisi aplikasi.
Sistem pendingin termoelektrik tidak selalu memiliki solusi satu modul. Ketika kapasitas pendinginan yang diperlukan meningkat atau pasokan daya dan ruang pemasangan menjadi lebih banyak, beberapa pendingin TE mungkin perlu bekerja sama.
Cara penyusunan pendingin ini menjadi bagian penting dari desain sistem.

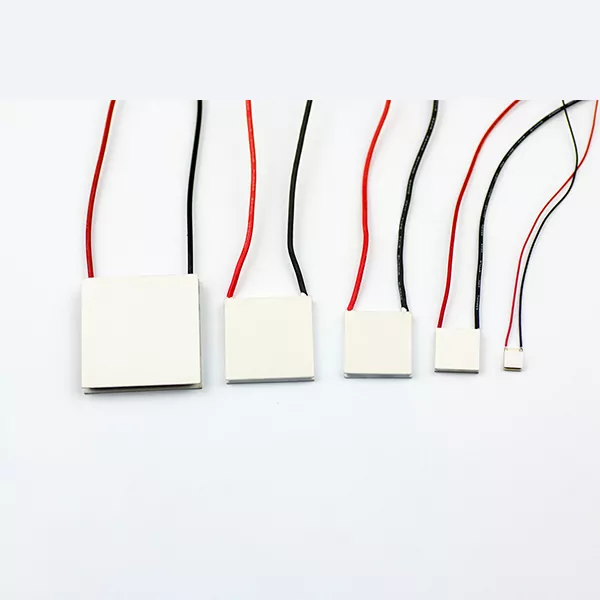

Pendingin TE Umum X-Meritan dengan Koneksi Serial atau Paralel untuk Aplikasi Khusus dapat dikonfigurasi secara seri atau paralel, sehingga teknisi dapat memilih pengaturan yang sesuai dengan kinerja perpindahan panas, kondisi aliran, penurunan tekanan, dan kapasitas sistem yang diperlukan. Untuk aplikasi dengan persyaratan yang lebih rumit, konfigurasi campuran juga dapat dipertimbangkan.
Daripada memperlakukan modul TEC sebagai komponen terisolasi, X-Meritan melihat cara kerja pendingin dalam sistem manajemen termal yang lengkap.
Perbedaan antara konfigurasi seri dan paralel terutama terkait dengan cara sistem pendingin menangani aliran dan mendistribusikan beban termal.
Dengan susunan seri, media pendingin melewati pendingin TE satu demi satu. Hal ini menciptakan jalur aliran yang relatif terkonsentrasi dan dapat memberikan kecepatan aliran yang lebih tinggi melalui saluran pendingin.
Konfigurasi ini dapat berguna ketika aplikasi memiliki laju aliran yang terkendali dan memerlukan perpindahan panas yang efektif dalam sistem yang kompak. Jalur aliran yang kontinyu juga membuat distribusi aliran relatif mudah.
Imbalannya adalah penurunan tekanan. Semakin banyak pendingin yang dihubungkan secara berurutan, hambatan aliran total meningkat. Untuk sistem yang membutuhkan laju aliran tinggi, hal ini dapat mengakibatkan kebutuhan pemompaan lebih besar dan konsumsi energi lebih tinggi.
Dalam susunan paralel, aliran dibagi antara beberapa pendingin TE alih-alih melewati setiap pendingin secara berurutan.
Hal ini mengurangi jalur aliran setiap cabang dan dapat membantu menurunkan penurunan tekanan secara keseluruhan. Hal ini membuat konfigurasi paralel sangat berguna ketika sistem memerlukan laju aliran yang lebih besar atau ketika pengurangan energi pemompaan merupakan pertimbangan penting.
Tantangan utamanya adalah distribusi aliran. Jika cabang tidak dirancang dengan benar, pendingin yang berbeda mungkin menerima laju aliran yang berbeda, yang dapat mempengaruhi konsistensi kinerja termal.
Oleh karena itu, pemilihan antara seri dan paralel tidak boleh didasarkan pada kapasitas pendinginan saja. Kondisi hidrolik dan desain sistem yang lengkap juga perlu dipertimbangkan.
|
Konfigurasi |
Jalur Aliran |
Karakteristik Perpindahan Panas |
Penurunan Tekanan |
Persyaratan Khas |
|
Seri |
Media pendingin melewati setiap pendingin secara berurutan |
Kecepatan aliran yang lebih tinggi dapat mendukung perpindahan panas yang efektif |
Meningkat seiring semakin banyak modul yang terhubung |
Sistem termal aliran terkendali dan kompak |
|
Paralel |
Aliran dibagi antara beberapa pendingin |
Kinerja tergantung pada distribusi aliran yang seimbang |
Umumnya lebih rendah dari susunan seri yang setara |
Sistem manajemen termal aliran tinggi dan lebih besar |
|
Seri Campuran-Paralel |
Kombinasi jalur aliran berurutan dan terbagi |
Dapat menyeimbangkan perpindahan panas dan kebutuhan aliran |
Dapat dioptimalkan sesuai dengan desain sistem |
Sistem yang kompleks atau sangat disesuaikan |
Pada peralatan komunikasi serat optik, Pendingin TE Umum kami dengan Koneksi Serial atau Paralel untuk Aplikasi Khusus dapat digunakan jika stabilitas suhu penting untuk komponen optik dan perangkat terkait laser. Dalam sistem ini, dimensi yang ringkas dan kontrol termal yang presisi seringkali lebih penting dibandingkan kapasitas pendinginan konvensional.
Untuk peralatan medis dan industri, pendinginan TEC dapat memberikan kontrol suhu lokal untuk komponen sensitif suhu dan instrumen presisi. Kemampuan untuk menyesuaikan konfigurasi sangat berguna ketika ruang instalasi yang tersedia terbatas.
Prinsip yang sama berlaku untuk elektronik otomotif dan peralatan terkait LiDAR, di mana komponen elektronik dan optik mungkin memerlukan suhu pengoperasian yang stabil dalam sistem yang kompak. Untuk peralatan laboratorium dan penelitian, teknologi TEC menawarkan pendekatan praktis lain untuk manajemen suhu yang terkontrol dan terlokalisasi.
Beberapa sistem manajemen termal tidak dapat ditangani dengan baik dengan modul TEC standar.
X-Meritan dapat bekerja berdasarkan gambar pelanggan, sampel, atau spesifikasi aplikasi untuk mengevaluasi konfigurasi pendingin TE yang diperlukan. Tergantung pada proyeknya, solusinya mungkin menggunakan susunan seri, susunan paralel, atau kombinasi keduanya.
Selama tahap pengembangan, faktor-faktor seperti kapasitas pendinginan, kondisi pengoperasian, dimensi modul, kebutuhan aliran, dan batasan pemasangan dapat dipertimbangkan bersama. Setelah konfigurasi dikonfirmasi, sampel dapat diproduksi untuk evaluasi pelanggan sebelum dipindahkan ke produksi volume.
Pendekatan ini sangat cocok untuk proyek OEM dan produsen peralatan yang mengembangkan sistem manajemen termal khusus.
Konfigurasi seri mengirimkan media pendingin melalui beberapa pendingin TE secara berurutan, sedangkan konfigurasi paralel membagi aliran di antara pendingin yang berbeda. Susunan seri dapat memberikan jalur aliran yang lebih terkonsentrasi namun dapat menghasilkan penurunan tekanan yang lebih tinggi. Pengaturan paralel umumnya mengurangi hambatan aliran tetapi memerlukan keseimbangan aliran yang tepat.
Konfigurasi campuran dapat dipertimbangkan ketika sistem perlu menyeimbangkan kinerja perpindahan panas, laju aliran, dan penurunan tekanan. Dengan menggabungkan bagian paralel dan seri, keseluruhan sistem pendingin dapat disesuaikan secara lebih tepat dengan kondisi pengoperasian yang kompleks.
Ya. X-Meritan dapat mengembangkan konfigurasi pendingin TE berdasarkan gambar pelanggan, sampel, dan persyaratan aplikasi, termasuk proyek yang memerlukan dimensi tertentu atau pengaturan seri-paralel.
Persyaratan pendinginan, suhu pengoperasian, perbedaan suhu yang diperlukan, tegangan, arus, kondisi aliran, ruang pemasangan, dan kondisi pembuangan panas merupakan titik awal yang berguna. Informasi aplikasi yang lebih detail memungkinkan X-Meritan mengevaluasi konfigurasi dengan lebih akurat.
Ya. Pendinginan termoelektrik cocok untuk aplikasi yang memerlukan kontrol suhu komponen optik dan elektronik yang terlokalisasi dan stabil. Solusi X-Meritan dapat disesuaikan dengan kebutuhan ruang dan termal tertentu.
