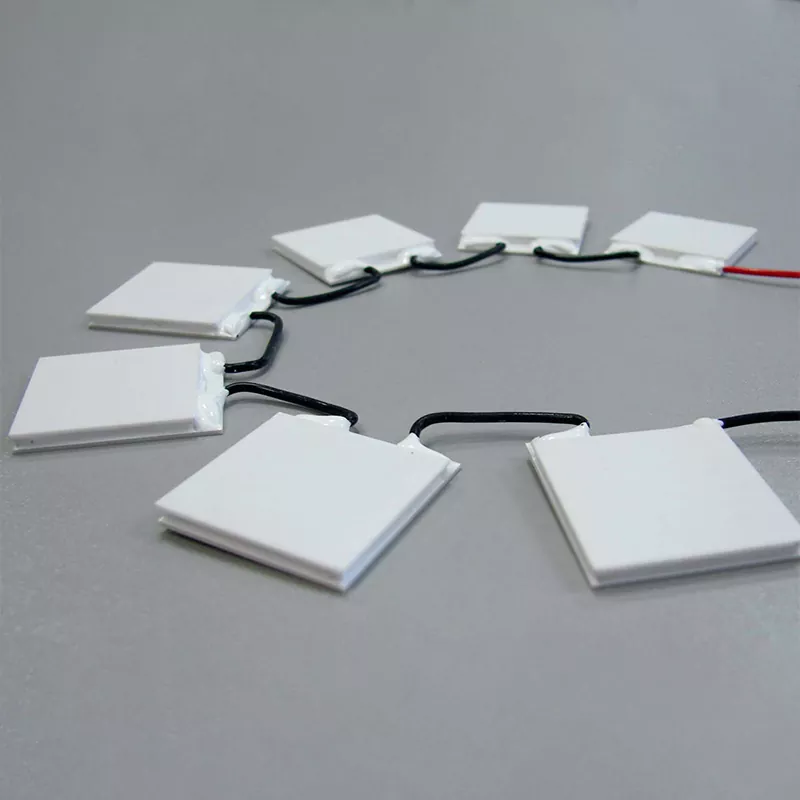

Pendingin TE Kapasitas Pendinginan Tinggi untuk Industri

X-Meritan memasok pendingin termoelektrik (TEC) yang dirancang untuk pemompaan panas terus menerus pada peralatan industri. Modul-modul ini beroperasi pada efek Peltier dan tidak mengandung kompresor, zat pendingin, atau komponen bergerak. Mereka digunakan ketika akses perawatan terbatas, getaran tidak dapat diterima, atau diperlukan kontrol suhu yang tepat.

Seri berkapasitas tinggi menargetkan sistem dengan beban panas yang signifikan. Contoh umum termasuk susunan dioda laser, peralatan proses semikonduktor, dan instrumen analitik yang menghasilkan keluaran termal konstan.

Kami memproduksi Pendingin TE Kapasitas Pendinginan Tinggi untuk Aplikasi Industri di fasilitas kami sendiri. Ini termasuk persiapan bahan termoelektrik, pemrosesan ingot, pemotongan pelet, perakitan modul, dan pengujian akhir. Kontrol atas langkah-langkah ini memungkinkan kami menyesuaikan komposisi material, geometri pelet, dan pemilihan solder agar sesuai dengan kondisi pengoperasian tertentu.

Spesifikasi Teknis

Modul standar mencakup berbagai kapasitas pendinginan. Tabel di bawah mencantumkan parameter umum. Konfigurasi khusus tersedia untuk voltase, dimensi, dan persyaratan suhu sisi panas yang berbeda.

Spesifikasi diverifikasi secara batch menggunakan stasiun uji termal. Laporan pengujian dapat diberikan pada setiap pengiriman berdasarkan permintaan.

Catatan penting tentang Qmax: Qmax diukur dengan perbedaan suhu nol antara sisi panas dan dingin. Dalam pengoperasian sebenarnya, sisi dingin selalu lebih dingin daripada sisi panas, sehingga kapasitas pemompaan panas sebenarnya lebih rendah. Misalnya, modul berkekuatan 200 W Qmax mungkin hanya menghilangkan 80 W ketika ΔT adalah 30 K. Pemilihan harus didasarkan pada titik pengoperasian sebenarnya, bukan nomor Qmax saja.

Struktur dan Prinsip Operasi

Pendingin TE Berkapasitas Tinggi untuk Aplikasi Industri adalah pompa kalor solid-state. Arus searah memindahkan panas dari sisi dingin ke sisi panas. Sisi panas harus dihubungkan ke unit pendingin atau pelat dingin untuk menolak panas yang dipompa ditambah daya masukan listrik. Jika sisi panas tidak didinginkan secara efektif, panas akan mengalir kembali ke sisi dingin dan kapasitas pendinginan bersih akan turun.

1. Substrat Keramik

Pelat luar terbuat dari alumina atau aluminium nitrida. Mereka menyediakan isolasi listrik sambil menghantarkan panas. Kerataan permukaan dikontrol untuk memastikan kontak termal yang baik dengan sumber panas dan unit pendingin. Bahan antarmuka termal (TIM) direkomendasikan antara permukaan keramik dan permukaan pemasangan.

2. Pelet dan Elektroda Semikonduktor

Pelet bismut tellurida tipe-N dan tipe-P dihubungkan secara seri dengan jejak elektroda tembaga. Jumlah dan ukuran pelet menentukan tegangan, arus, dan kapasitas pendinginan modul. Kami menggunakan pelapisan multi-lapis pada jejak tembaga untuk mencegah oksidasi selama pengoperasian jangka panjang.

3. Penolakan Panas Sisi Panas

Suhu sisi panas adalah satu-satunya faktor terpenting yang mempengaruhi kinerja TEC. Setiap peningkatan suhu sisi panas sebesar 10°C biasanya mengurangi kapasitas pendinginan sebesar 5–10% dan menurunkan ΔT maksimum yang dapat dicapai. Untuk modul berkapasitas tinggi, disarankan menggunakan pendingin udara paksa, pendingin cair, atau rakitan pipa panas. Heatsink pasif jarang mencukupi di atas 100 W dari total pelepasan panas.

4. Segel Perimeter

Segel epoksi tahan lembab mengelilingi susunan semikonduktor internal. Segel ini tidak memberikan penyegelan kedap udara, namun melindungi pelet dan elektroda dari kondensasi dan kontaminan di udara dalam lingkungan industri normal. Untuk kelembapan tinggi, pencucian, atau kondisi luar ruangan, diperlukan enkapsulasi tambahan.

Manufaktur dan Kontrol Kualitas

X-Meritan memproduksi modul TEC sendiri. Urutan pembuatannya adalah:

Persiapan ingot bahan termoelektrik

Ekstrusi dan pemotongan pelet semikonduktor

Penempatan dan penyolderan pelet otomatis

Metalisasi substrat keramik

Perakitan akhir dan pengujian kelistrikan

Setiap batch produksi diuji ketahanan internal, kapasitas pendinginan, dan cacat visual. Catatan pengujian disimpan untuk ketertelusuran. 建议插 入工 foto

Metode Tes

Standar pengujian aktual dan kriteria penerimaan disepakati dengan pelanggan sebelum produksi massal. Hubungi kami untuk mendiskusikan kebutuhan spesifik Anda.

Sertifikasi dan Kepatuhan

Sertifikasi dan pernyataan kepatuhan berikut sedang diperbarui.

● ISO 9001:2015 – Sistem manajemen mutu

● ISO 14001 – Sistem manajemen lingkungan

● Kepatuhan RoHS

● MENCAPAI kepatuhan

● Penandaan CE (jika ada)

● Sertifikasi UL (jika berlaku)

Kami akan memberikan salinan sertifikat yang valid berdasarkan permintaan. Silakan hubungi kami untuk mengonfirmasi status saat ini.

Opsi Kustomisasi

Modul standar mencakup banyak tugas pendinginan industri. Untuk proyek bervolume tinggi atau khusus, kami menawarkan rekayasa khusus di bidang berikut:

● Jejak dan tinggi khusus

● Suhu solder dan substrat lebih tinggi untuk Th > 150°C

● Modul TEC multi-tahap untuk perbedaan suhu yang lebih dalam

● Unit pendingin atau pelat dingin yang sudah dipasang sebelumnya

● Sensor suhu terintegrasi (NTC atau RTD)

● Konfigurasi atau konektor kabel timah khusus

Proyek khusus biasanya mengikuti proses ini:

1. Pelanggan menyediakan beban termal, suhu sisi dingin, kondisi sekitar, dan batasan ruang.

2. Teknisi kami menyimulasikan modul yang diperlukan dan memberikan konfigurasi yang direkomendasikan.

3. Kami memproduksi sampel untuk validasi pelanggan.

4. Setelah disetujui, kami melanjutkan ke produksi massal.

Mengapa Insinyur Memilih Modul TEC X-Meritan

Daripada mencantumkan keunggulan umum, berikut adalah kemampuan spesifik yang membedakan modul kami:

Pemrosesan bahan termoelektrik internal

Kami mengontrol proses dari ingot mentah hingga perangkat jadi. Ini termasuk komposisi bahan, ukuran pelet, dan tingkat doping. Sebagian besar pemasok TEC membeli pelet atau wafer yang sudah jadi dan hanya merakit modul. Karena kami menangani materialnya sendiri, kami dapat menyesuaikan nilai ZT dan mengoptimalkan rentang suhu tertentu.

Pengujian kinerja tingkat batch

Setiap batch produksi diuji untuk Qmax, ΔTmax, dan resistansi internal. Laporan pengujian tersedia untuk pelanggan. Hal ini memungkinkan Anda memverifikasi bahwa modul memenuhi spesifikasi Anda sebelum mengintegrasikannya ke dalam sistem Anda.

Rekayasa khusus tanpa penalti pesanan minimum

Banyak pemasok memerlukan pesanan minimum yang besar untuk dimensi atau parameter khusus. Kami menjaga penjadwalan produksi yang fleksibel, sehingga proyek khusus dengan volume sedang dapat dilaksanakan. Hubungi kami dengan kebutuhan Anda meskipun jumlah tahunan yang diharapkan hanya beberapa ratus buah.

Komunikasi langsung dengan tim manufaktur

Saat Anda menghubungi X-Meritan, Anda berbicara dengan teknisi yang memiliki akses ke data produksi dan hasil pengujian. Hal ini mengurangi bolak-balik yang biasa terjadi pada perusahaan perdagangan dan memperpendek siklus evaluasi sampel.

Aplikasi Khas

Modul TEC berkapasitas pendinginan tinggi digunakan di lingkungan di mana pendinginan cair aktif tidak praktis atau di mana diperlukan kontrol suhu yang tepat.

Industri Elektronika dan Telekomunikasi

Pendinginan untuk dioda laser dan fotodetektor dalam sistem serat optik

Manajemen termal untuk lemari telekomunikasi luar ruangan

Stabilisasi suhu untuk amplifier daya dan modul RF

Peralatan Semikonduktor dan Laser

Pendinginan chuck wafer dan ruang proses

Kontrol termal untuk penandaan laser dan pemotongan kepala

Stabilisasi suhu untuk bangku optik

Instrumen Medis dan Analitik

Pengendara siklus termal PCR dan pendinginan blok sampel

Kontrol suhu untuk kompartemen penyimpanan reagen

Pendinginan sensor gambar CCD dan CMOS

Transportasi dan Peralatan Khusus

Pendinginan untuk sensor LiDAR pada kendaraan otonom

Sistem ventilasi kursi

Wadah berpendingin portabel

Panduan Seleksi TEC

Untuk menentukan TEC berkapasitas tinggi, siapkan informasi berikut sebelum menghubungi kami:

Beban pendinginan yang diperlukan (dalam watt) di sisi dingin. Ini adalah panas yang dihasilkan oleh komponen yang perlu Anda dinginkan.

Targetkan suhu sisi dingin dan toleransinya. Misalnya, 25°C ± 0,5°C.

Suhu sisi panas maksimum yang dapat Anda terima, berdasarkan unit pendingin dan kondisi sekitar.

Kisaran suhu sekitar tempat sistem akan beroperasi.

Tersedia jenis heat sink dan ketahanan termal. Udara paksa, pendingin cair, atau pipa panas.

Tersedia tegangan DC dan penarikan arus maksimum yang diperbolehkan.

Batasan ruang pemasangan: panjang, lebar, tinggi, dan pola lubang pemasangan.

Persyaratan siklus termal: berapa banyak siklus per hari, perubahan suhu, dan perkiraan masa pakai.

Kondisi lingkungan: kelembapan, debu, paparan bahan kimia, atau penggunaan di luar ruangan.

Setelah Anda memberikan detail ini, kami dapat merekomendasikan modul tertentu atau merancang solusi khusus. Kami juga akan memberikan kurva kinerja yang menunjukkan kapasitas pendinginan versus perbedaan suhu untuk arus pengoperasian yang disarankan.

Pertanyaan yang Sering Diajukan

T: Bagaimana cara memilih TEC yang tepat untuk aplikasi saya?

J: Anda perlu mengetahui beban panas yang harus dihilangkan (dalam watt), suhu maksimum yang diperbolehkan untuk benda yang didinginkan, suhu lingkungan, dan kinerja unit pendingin yang tersedia di sisi panas. Berikan nilai-nilai ini kepada teknisi kami, dan kami akan merekomendasikan modul dan arus pengoperasian.

T: Apa perbedaan antara Qmax dan kapasitas pendinginan sebenarnya?

A: Qmax adalah kapasitas pemompaan panas maksimum ketika perbedaan suhu antara sisi panas dan dingin adalah nol. Dalam pengoperasian sebenarnya, selalu ada perbedaan suhu. Kapasitas pendinginan sebenarnya menurun seiring dengan meningkatnya ΔT. Lembar data kami mencakup kurva kinerja untuk arus operasi yang berbeda.

T: Bisakah TEC gagal jika sisi panasnya menjadi terlalu panas?

J: Ya. Suhu sisi panas maksimum ditentukan untuk setiap modul. Melebihi suhu ini dapat menurunkan sambungan solder dan mengurangi masa pakai modul. Selalu rancang unit pendingin sisi panas sehingga Th tetap berada dalam batas terukur dalam kondisi lingkungan terburuk.

T: Berapa lama modul TEC bertahan?

J: Modul TEC tidak memiliki bagian yang bergerak, jadi keausan mekanis bukan merupakan faktornya. Namun, siklus termal menyebabkan tekanan pada sambungan solder dan pada akhirnya dapat menyebabkan peningkatan resistensi internal. Desain berkapasitas tinggi terpilih telah dievaluasi melalui uji siklus termal. Siklus hidup sebenarnya bergantung pada kisaran suhu, arus, laju ramp, tegangan pemasangan, dan kelembapan pengoperasian. Data pengujian dapat diberikan untuk proyek yang memenuhi syarat.

T: Apakah Anda menyediakan data pengujian atau laporan keandalan?

J: Ya. Untuk setiap batch produksi, kami dapat memberikan ringkasan parameter yang diuji. Untuk pesanan dalam jumlah besar, kami dapat melakukan pengujian keandalan tambahan seperti siklus termal, penyimpanan suhu tinggi, dan paparan kelembapan sesuai protokol yang disepakati.

T: Apakah segel epoksi tahan air?

J: Tidak. Segel epoksi standar tahan lembap namun tidak kedap udara. Untuk aplikasi dengan kelembapan tinggi, kondensasi, atau kontak air langsung, diperlukan enkapsulasi tambahan atau wadah khusus.

Kontak dan Dukungan Teknik

Untuk meminta rekomendasi atau sampel, harap berikan informasi berikut:

● Beban panas yang ingin dihilangkan (W)

● Diperlukan suhu sisi dingin atau perbedaan suhu

● Kisaran suhu sekitar

● Tersedia ruang untuk TEC dan unit pendingin

● Tegangan catu daya tersedia

● Kuantitas tahunan yang diharapkan

Tim teknik kami merespons dalam satu hari kerja. Kami menyediakan sampel untuk evaluasi sebelum pesanan volume.
