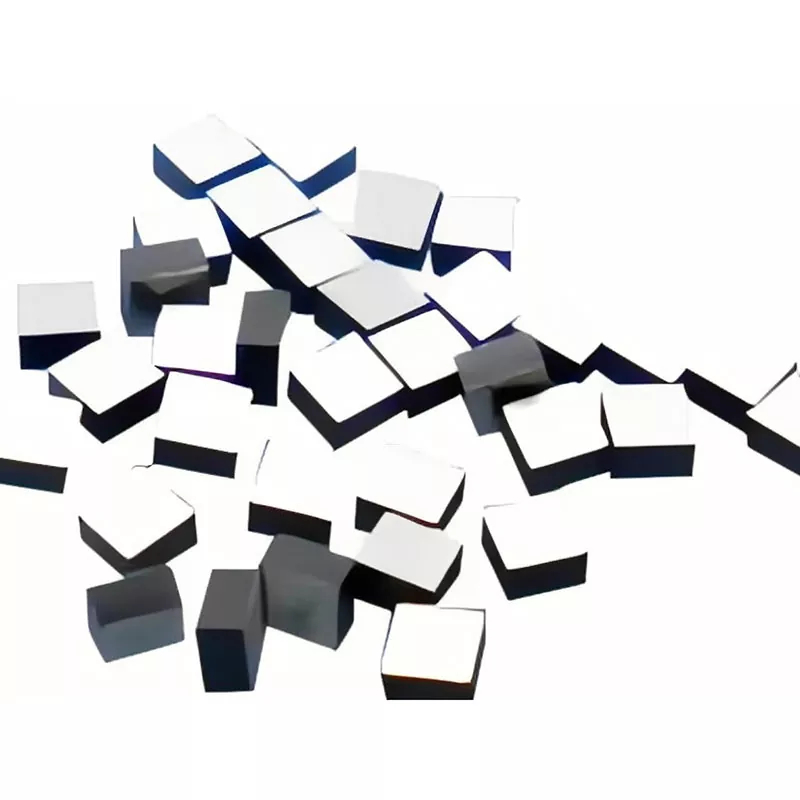

Chip Termistor NTC Presisi Tinggi

Termistor NTC menggunakan karakteristik koefisien suhu negatif, yang berarti resistansinya berubah seiring perubahan suhu. Dalam rangkaian penginderaan, variasi resistansi dapat diubah menjadi informasi suhu untuk pemantauan dan pengendalian.

Untuk aplikasi chip, pemilihan nilai R25, B, toleransi resistansi, dimensi chip, dan struktur elektroda secara langsung memengaruhi pencocokan dan perakitan sirkuit. R25 mengacu pada resistansi nominal pada 25°C, sedangkan nilai B menggambarkan karakteristik resistansi-suhu termistor.

Chip Termistor NTC Presisi Tinggi ditujukan untuk aplikasi yang elemen penginderaannya perlu ditempatkan dekat dengan komponen yang sensitif terhadap suhu sekaligus menjaga ruang yang ditempati tetap kecil.

Parameter Teknis

Model berikut mewakili spesifikasi produk yang tersedia. Nilai dan dimensi kelistrikan harus dipilih sesuai dengan karakteristik rangkaian dan metode perakitan yang diperlukan.

Rentang tambahan yang tersedia

Ukuran Kecil

Chip Termistor NTC Presisi Tinggi tersedia dalam struktur ringkas untuk aplikasi yang memerlukan paket sensor suhu konvensional yang memakan terlalu banyak ruang. Model tertentu dalam kisaran saat ini hanya berukuran 0,45 × 0,45 mm, sedangkan dimensi chip yang disesuaikan dapat dievaluasi dari gambar atau sampel pelanggan.

Struktur chip kecil cocok untuk menempatkan elemen penginderaan dekat dengan komponen optik, elektronik, atau sensitif suhu lainnya. Dimensi akhir harus dikonfirmasikan sesuai dengan karakteristik kelistrikan dan proses perakitan yang diperlukan.

Ikatan Kawat

Chip ini dapat dilengkapi dengan elektroda berlapis emas atau perak untuk pengikatan kawat. Ikatan kawat emas, aluminium, dan perak dapat didukung tergantung pada konfigurasi elektroda dan proses perakitan.

Struktur ini cocok untuk modul hybrid kompak dan rakitan lainnya di mana termistor perlu diintegrasikan langsung ke area penginderaan. Persyaratan bahan elektroda dan ikatan dapat dikonfirmasi selama evaluasi sampel.

Termistor NTC yang dapat diikat dengan kawat juga digunakan dalam aplikasi transceiver optik kompak, di mana elemen penginderaan diposisikan dekat dengan komponen optik yang peka terhadap suhu.

Resistansi dan Nilai B

Resistansi dan nilai B harus dipilih sebagai kombinasi yang cocok daripada diperlakukan sebagai parameter yang sepenuhnya independen. Kisaran resistansi yang tersedia adalah 1kΩ hingga 1000kΩ, sedangkan rentang nilai B adalah 3200K hingga 4500K.

Untuk desain sirkuit, resistansi nominal pada 25°C, nilai B, toleransi, dan rentang penginderaan yang diperlukan harus dipertimbangkan bersama-sama. Kombinasi standar tersedia, dan persyaratan non-standar dapat dievaluasi berdasarkan aplikasi.

Nilai B biasanya ditentukan bersama dengan kisaran suhu referensinya, seperti B25/50 atau B25/85, sehingga definisi pastinya harus dikonfirmasikan pada spesifikasi produk yang berlaku sebelum kalibrasi sirkuit. Data produk chip NTC komersial dari produsen besar juga menentukan nilai R25 dan B dengan suhu referensi yang ditentukan.

Toleransi Perlawanan

Model tertentu dapat dilengkapi dengan opsi toleransi resistansi ±0,5% dan ±1%. Spesifikasi ini menjelaskan deviasi yang diijinkan dari nilai resistansi nominal dan tidak boleh disajikan sebagai akurasi pengukuran suhu keseluruhan.

Untuk sirkuit yang sensitif terhadap suhu, toleransi resistansi, toleransi nilai B, desain sirkuit, metode kalibrasi, dan kondisi pengoperasian semuanya dapat memengaruhi hasil pengukuran suhu akhir. Oleh karena itu, toleransi yang diperlukan harus dipilih berdasarkan sistem penginderaan yang lengkap.

Respon Termal

Konstanta waktu termal dari model yang tercantum adalah ≤2 ​​detik atau ≤3 detik, bergantung pada struktur chip dan model. Konstanta waktu termal yang lebih kecil umumnya menunjukkan bahwa termistor mencapai kesetimbangan termal dengan kondisi sekitarnya lebih cepat.

Respon sebenarnya dalam modul rakitan juga bergantung pada metode pemasangan, kopling termal, material di sekitarnya, dan aliran udara. Oleh karena itu, spesifikasi chip harus dievaluasi bersama dengan struktur pemasangan sebenarnya.

Aplikasi

Komunikasi Optik

Chip Termistor NTC Presisi Tinggi dapat diintegrasikan ke dalam modul komunikasi optik dan transceiver optik untuk pemantauan suhu. Strukturnya yang ringkas memungkinkan elemen penginderaan diposisikan dekat dengan komponen optik yang sensitif terhadap suhu tanpa menambahkan paket sensor eksternal konvensional.

Hal ini sangat relevan pada rakitan optik di mana ruang pemasangan yang tersedia terbatas dan perubahan suhu perlu dipantau di dekat komponen yang dikontrol. Termistor NTC yang dapat diikat dengan kawat secara khusus digunakan untuk penginderaan suhu dalam desain transceiver optik.

Peralatan Medis

Chip NTC yang ringkas dapat diintegrasikan ke dalam instrumen medis dan peralatan laboratorium di mana elemen penginderaan suhu harus disesuaikan dengan area pemasangan terbatas. Nilai resistansi, nilai B, dan opsi toleransi yang berbeda memungkinkan komponen dicocokkan dengan sirkuit penginderaan berbeda.

Spesifikasi akhir harus dipilih sesuai dengan kisaran suhu yang diperlukan, karakteristik sirkuit, metode pemasangan, dan persyaratan peralatan yang berlaku.

Radar Otomotif

Modul radar otomotif berisi komponen elektronik kompak yang mungkin memerlukan pemantauan suhu selama pengoperasian. Faktor bentuk kecil dari chip NTC memungkinkan penginderaan suhu diintegrasikan ke dalam rakitan elektronik dengan kepadatan tinggi.

Untuk aplikasi otomotif, suhu pengoperasian yang diperlukan, karakteristik ketahanan, toleransi, struktur mekanik, dan persyaratan keandalan harus dikonfirmasi sebelum memilih model akhir.

Peralatan Laboratorium

Chip ini juga dapat digunakan di laboratorium dan peralatan pengujian yang memerlukan elemen penginderaan suhu kompak. Resistansi dan nilai B dapat dipilih sesuai dengan rangkaian penginderaan, sedangkan dimensi chip dapat dipertimbangkan bersama dengan ruang pemasangan yang tersedia.

Untuk prototipe atau peralatan yang disesuaikan, X-Meritan dapat mengevaluasi persyaratan berdasarkan gambar atau sampel pelanggan sebelum produksi.

Kustomisasi

Parameter Listrik

Chip Termistor NTC Presisi Tinggi dapat dievaluasi untuk kebutuhan kelistrikan yang disesuaikan. Nilai resistansi yang tersedia mencakup 1kΩ hingga 1000kΩ, dengan nilai B dari 3200K hingga 4500K. Opsi toleransi resistensi ±0,5% dan ±1% tersedia untuk spesifikasi yang dipilih.

Saat meminta model yang disesuaikan, pelanggan dapat memberikan R25, nilai B, toleransi, kondisi pengoperasian, dan aplikasi target yang diperlukan. Parameter ini membantu menentukan apakah model yang ada dapat digunakan atau spesifikasi baru harus dievaluasi.

Dimensi Keping

Dimensi chip dapat dievaluasi berdasarkan ruang pemasangan yang tersedia dan proses perakitan. Model yang ada mencakup struktur kompak seperti 0,45 × 0,45 × 0,20 mm dan 0,45 × 0,45 × 0,25 mm.

Untuk dimensi non-standar, X-Meritan dapat meninjau gambar atau sampel pelanggan dan mengonfirmasi struktur yang dapat dicapai bersama dengan parameter kelistrikan yang diperlukan.

Opsi Elektroda

Opsi elektroda berlapis emas atau perak tersedia untuk kebutuhan ikatan yang berbeda. Bahan elektroda harus dipilih bersama dengan bahan kawat yang diinginkan dan proses pengikatan.

Selama pengembangan sampel, struktur elektroda, metode ikatan, dimensi chip, dan karakteristik kelistrikan dapat diperiksa sebelum produksi massal.

Dukungan Manufaktur dan Sampel

X-Meritan memproduksi bahan dan komponen terkait semikonduktor dan menyediakan dukungan produksi untuk komponen elektronik yang disesuaikan. Peralatan produksi yang tersedia antara lain mesin jig getar, mesin las, mesin pengemas otomatis, dan peralatan pemotongan presisi.

Untuk chip termistor NTC yang disesuaikan, produksi dapat dievaluasi dari sampel atau gambar pelanggan. Sebelum produksi massal, tahap konfirmasi sampel dapat digunakan untuk memverifikasi dimensi, parameter kelistrikan, persyaratan elektroda, dan kompatibilitas perakitan.

Proses ini memberi pelanggan titik tertentu untuk memeriksa produk terhadap persyaratan aplikasi mereka sebelum mengeluarkan pesanan produksi yang lebih besar.

Pertanyaan Umum

Berapakah nilai resistansi dan B yang tersedia?

Kisaran resistansi yang tersedia adalah 1kΩ hingga 1000kΩ, dengan nilai B dari 3200K hingga 4500K. Model standar mencakup nilai resistansi 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ, dan 100kΩ.

Toleransi resistensi apa yang tersedia?

Spesifikasi terpilih tersedia dengan toleransi resistansi ±0,5% dan ±1%. Toleransi yang diperlukan harus dipilih sesuai dengan persyaratan sirkuit dan penginderaan suhu.

Bisakah chip diikat dengan kawat?

Ya. Tersedia pilihan elektroda berlapis emas atau perak. Ikatan kawat emas, aluminium, dan perak dapat dievaluasi berdasarkan konfigurasi elektroda dan proses perakitan.

Berapa ukuran chip terkecil yang tersedia?

Jajaran produknya mencakup model ringkas seperti 0,45 × 0,45 × 0,20 mm dan 0,45 × 0,45 × 0,25 mm. Dimensi yang disesuaikan dapat dievaluasi dari gambar atau sampel pelanggan, dengan ukuran akhir bergantung pada spesifikasi kelistrikan dan struktural yang diperlukan.

Ya. X-Meritan dapat mengevaluasi resistansi khusus, nilai B, dimensi, toleransi, dan persyaratan elektroda. Gambar atau sampel pelanggan dapat digunakan sebagai dasar evaluasi produk dan konfirmasi sampel.

Bagaimana cara memilih chip termistor NTC?

Mulailah dengan resistansi yang diperlukan pada 25°C, nilai B, rentang penginderaan suhu, toleransi resistansi, ruang pemasangan yang tersedia, dan metode pengikatan. Untuk aplikasi yang disesuaikan, memberikan persyaratan sirkuit, gambar instalasi, atau sampel yang ada dapat membantu menentukan spesifikasi yang sesuai.

Tentang X-Meritan

X-Meritan adalah produsen berbasis di Tiongkok yang mengkhususkan diri pada material, komponen, dan produk manajemen termal terkait semikonduktor. Kemampuannya mencakup pengembangan material, manufaktur komponen, produksi yang disesuaikan, dan dukungan aplikasi.

Perusahaan ini melayani aplikasi termasuk komunikasi optik, penginderaan, peralatan medis, elektronik otomotif, dan elektronik konsumen. Produk dipasok ke Eropa, Amerika Utara, Amerika Selatan, Asia Tenggara, dan pasar internasional lainnya.

Untuk Chip Termistor NTC Presisi Tinggi, X-Meritan memberikan dukungan mulai dari pemilihan spesifikasi dan evaluasi sampel hingga produksi yang disesuaikan. Pelanggan dapat memberikan gambar, sampel, atau persyaratan kelistrikan untuk evaluasi teknis sebelum produksi
