Termistor NTC untuk Komunikasi Optik

X-Meritan memproduksi Termistor NTC untuk Komunikasi Optik yang digunakan untuk penginderaan suhu pada transceiver optik, termasuk faktor bentuk SFP, QSFP, dan CFP. Komponen-komponen ini ditempatkan dekat dengan dioda laser atau di dalam loop kontrol TEC untuk memberikan umpan balik suhu secara real-time. Nilai resistansi dapat diprediksi berubah seiring suhu, sehingga rangkaian kontrol dapat mempertahankan titik pengoperasian laser yang stabil.

Pemantauan suhu yang akurat dalam modul optik bukanlah fitur yang mudah digunakan. Panjang gelombang laser bergeser sekitar 0,1 nm per derajat Celcius untuk banyak laser DFB. Penyimpangan suhu beberapa derajat dapat memindahkan keluaran ke luar jendela saluran yang dapat diterima dalam sistem DWDM. Termistor NTC untuk Komunikasi Optik memberikan sinyal umpan balik yang digunakan driver TEC untuk memperbaiki penyimpangan ini.

Bagaimana Fungsi Termistor NTC dalam Modul Optik

Termistor NTC untuk Komunikasi Optik biasanya terikat pada submount yang sama dengan dioda laser atau melekat pada sisi dingin TEC. Ketika suhu laser berubah, resistansi termistor berubah sesuai dengan kurva nonlinier yang ditentukan oleh nilai R25 dan konstanta B. Sirkuit kontrol mengukur resistansi ini, mengubahnya menjadi nilai suhu, dan menyesuaikan arus TEC untuk mengembalikan laser ke suhu target.

Hubungan antara hambatan dan suhu mengikuti persamaan standar:

R(T) = R25 × pengalaman[ B × (1/T - 1/298.15) ]

Dimana T dalam Kelvin dan B adalah konstanta material. Untuk aplikasi modul optik, nilai B25/50 antara 3380 K dan 3950 K adalah hal yang umum. Pilihannya tergantung pada kisaran suhu pengoperasian yang diharapkan dan resolusi yang diperlukan oleh rangkaian kontrol.

Parameter Teknis

Tabel di bawah mencantumkan konfigurasi standar yang tersedia dari X-Meritan. Nilai khusus dimungkinkan untuk proyek volume.

Semua nilai diverifikasi dalam produksi. Laporan pengujian lengkap dengan pengukuran resistansi dan nilai B dapat diberikan untuk setiap batch.

Catatan penting tentang pemanasan sendiri: Arus pengukuran melalui NTC harus cukup rendah sehingga daya yang dihamburkan dalam termistor tidak menaikkan suhunya lebih dari 0,1°C. Untuk NTC 10 kΩ dengan faktor disipasi 1,5 mW/°C, ini berarti arus pengukuran harus tetap di bawah sekitar 120 µA. Melebihi jumlah ini menyebabkan termistor membaca suhu lebih tinggi daripada suhu laser sebenarnya, yang dapat menyebabkan loop kontrol menjadi terlalu dingin.

Desain Fisik dan Pemasangan

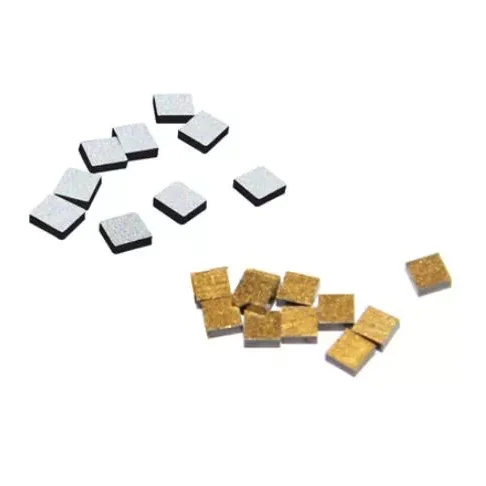

X-Meritan memasok Termistor NTC untuk Komunikasi Optik dalam bentuk chip kosong, dengan elektroda Au atau Ag, cocok untuk mengikat kawat atau menyolder ke bagian bawah keramik. Dimensi chip biasanya berkisar antara 0,5 mm × 0,5 mm hingga 1,0 mm × 1,0 mm, dengan ketebalan dari 0,2 mm hingga 0,5 mm. Jejak kecil ini memungkinkan penempatan berdekatan langsung dengan dioda laser tanpa mengganggu jalur optik.

Bagi pelanggan yang lebih memilih komponen yang sudah dipasang sebelumnya, chip dapat dirakit ke pembawa alumina atau aluminium nitrida kecil dengan kabel timah. Versi ini lebih mudah ditangani di jalur perakitan manual dan menyederhanakan proses pengikatan.

Permukaan elektroda dirancang untuk ikatan kawat Au atau penyolderan PbSn/AuSn. Metalisasi spesifik dipilih berdasarkan proses perakitan pelanggan. Kami menyediakan lembar data dengan parameter ikatan yang direkomendasikan untuk setiap jenis elektroda.

Waktu Respons dan Kopling Termal

Konstanta waktu termal dari chip telanjang NTC biasanya di bawah 1 detik bila dipasang dengan lapisan tipis perekat termal atau solder. Di udara tenang, tanpa pemasangan, konstanta waktu lebih tinggi. Untuk aplikasi modul optik, NTC harus digabungkan secara termal ke permukaan yang sama dengan dioda laser atau pelat dingin TEC. Garis lem yang tebal atau celah udara akan memperlambat respons dan menyebabkan perubahan suhu antara sensor dan laser.

Kami merekomendasikan pemasangan chip NTC dengan perekat konduktif termal atau bentuk solder. Ketebalan lapisan pengikat harus dikontrol kurang dari 25 µm. Hal ini memastikan bahwa NTC melacak suhu laser dengan penundaan minimal, yang sangat penting untuk loop kontrol TEC yang beroperasi pada kecepatan pembaruan di atas 10 Hz.

Stabilitas dan Pergeseran Jangka Panjang

Termistor NTC untuk Komunikasi Optik dapat menunjukkan penyimpangan resistansi yang kecil seiring waktu, terutama saat dioperasikan pada suhu tinggi. Formulasi material dan pasivasi elektroda kami mengurangi penyimpangan ini ke tingkat yang tidak mempengaruhi kinerja modul optik selama masa pakai 10 tahun. Tabel di bawah menunjukkan penyimpangan yang diharapkan dalam kondisi penyimpanan yang berbeda, berdasarkan pengujian keandalan internal.

Nilai-nilai ini didasarkan pada pengujian yang dipercepat dan bukan merupakan jaminan. Penyimpangan sebenarnya bergantung pada tegangan pemasangan, kelembapan, dan arus pengoperasian. Kami dapat memberikan laporan keandalan terperinci untuk proyek yang memenuhi syarat.

Manufaktur dan Kontrol Kualitas

Chip NTC diproduksi di fasilitas kami sendiri dengan menggunakan teknik pemrosesan keramik. Alur produksi meliputi persiapan bubuk, pengecoran pita, pencetakan elektroda, sintering, pemotongan, dan pengujian kelistrikan akhir. Kami mengontrol komposisi material secara internal, yang memungkinkan penyesuaian nilai B dan karakteristik resistansi.

Setiap batch diuji untuk:

● Ketahanan pada 25°C menggunakan penangas suhu konstan yang presisi

● Nilai B dihitung dari pengukuran resistansi pada 25°C dan 50°C

● Inspeksi visual dengan pembesaran

● Resistensi isolasi

● Siklus termal opsional sesuai permintaan pelanggan

Data pengujian diarsipkan dan dapat tersedia pada setiap pengiriman. Kami juga mendukung prosedur pemeriksaan masuk khusus pelanggan.

Panduan Seleksi

Untuk memilih termistor NTC yang tepat untuk modul optik Anda, pertimbangkan faktor-faktor berikut:

1. Nilai R25

Nilai umumnya adalah 10 kΩ dan 100 kΩ. Nilai resistansi yang lebih rendah menarik lebih banyak arus pengukuran tetapi kurang sensitif terhadap kebisingan. Nilai resistansi yang lebih tinggi lebih mudah diukur dengan rangkaian ADC sederhana. Pilihannya seringkali bergantung pada IC pengontrol TEC yang digunakan dalam modul. Banyak driver laser dan chip pengontrol TEC dioptimalkan untuk rentang resistansi NTC tertentu, biasanya 10 kΩ atau 50 kΩ.

2. nilai B

Nilai B menentukan seberapa besar perubahan resistansi per derajat. Nilai B yang lebih tinggi memberikan perubahan resistansi per derajat yang lebih besar, sehingga dapat meningkatkan resolusi suhu. Namun, nilai B yang sangat tinggi juga berarti resistansi menjadi sangat tinggi pada suhu rendah, yang mungkin melebihi rentang masukan rangkaian pengukuran. B25/50 = 3435 K adalah kompromi umum untuk modul optik yang beroperasi dari -10°C hingga +75°C.

3. Toleransi

Toleransi resistansi dan toleransi nilai B secara langsung mempengaruhi keakuratan pengukuran suhu. Toleransi resistansi ±1% dikombinasikan dengan toleransi nilai ±1% B menghasilkan kesalahan suhu awal sekitar ±0,3°C pada 25°C. Untuk aplikasi DWDM yang stabilitas panjang gelombangnya harus berada dalam kisaran ±0,01 nm, kesalahan ini mungkin terlalu besar. Langkah kalibrasi dalam firmware modul dapat mengkompensasi toleransi awal, namun toleransi harus cukup ketat sehingga kalibrasi tetap valid pada rentang pengoperasian.

4. Paket dan ikatan

NTC harus sesuai dengan ruang yang tersedia di dalam modul optik. Chip telanjang menawarkan tapak terkecil tetapi memerlukan pengikatan kawat atau peralatan pemasangan cetakan. Chip yang sudah dipasang sebelumnya pada wadah keramik menyederhanakan perakitan tetapi menambah ketinggian. Kami dapat memberikan opsi dan saran mengenai pilihan terbaik untuk lini produksi Anda.

5. Pemanasan sendiri

Arus pengukuran harus dijaga tetap rendah. Untuk NTC 10 kΩ dengan faktor disipasi 1,5 mW/°C, arus pengukuran maksimum untuk pemanasan otomatis 0,1°C adalah sekitar 120 µA. Jika pengontrol TEC Anda menggunakan arus yang lebih tinggi, pertimbangkan NTC dengan resistansi lebih rendah atau chip yang lebih besar dengan faktor disipasi lebih tinggi.

Jika Anda tidak yakin parameter mana yang harus dipilih, berikan nomor komponen pengontrol TEC dan kisaran suhu target. Kami dapat merekomendasikan konfigurasi NTC yang kompatibel.

Aplikasi Khas

Transceiver Optik SFP dan QSFP

Termistor NTC digunakan di dalam modul untuk memantau suhu laser. Sinyal dimasukkan ke pengontrol TEC, yang menjaga laser pada suhu tetap, biasanya 25°C atau 45°C tergantung pada desain laser.

DWDM dan Modul Koheren

Untuk laser dengan lebar garis sempit dan panjang gelombang stabil, akurasi NTC sangat penting. Loop kontrol harus menahan suhu dalam ±0,1°C untuk menjaga panjang gelombang dalam jaringan saluran yang ditentukan.

Submount Dioda Laser

Dalam paket dioda laser telanjang, NTC terikat pada submount yang sama dengan chip laser. Ini memberikan penginderaan suhu langsung tanpa tambahan massa termal.

Stasiun Pangkalan Telekomunikasi dan Peralatan Luar Ruangan

Termistor NTC juga digunakan dalam sirkuit pemantauan suhu amplifier dan transceiver optik luar ruangan, di mana perubahan suhu sekitar bisa besar.

Pertanyaan yang Sering Diajukan

Q: Apa perbedaan antara nilai R25 dan B?

A: R25 adalah resistansi pada 25°C. Nilai B menggambarkan bagaimana resistansi berubah seiring suhu. Kedua parameter tersebut diperlukan untuk menghitung resistansi pada suhu lainnya. Nilai B yang lebih tinggi berarti resistansi berubah lebih banyak terhadap perubahan suhu tertentu.

T: Bagaimana cara mengubah resistensi terhadap suhu di firmware saya?

J: Cara paling sederhana adalah dengan menggunakan tabel pencarian yang dihasilkan dari nilai R25 dan B menggunakan persamaan Steinhart-Hart atau persamaan B yang disederhanakan. Banyak IC pengontrol TEC memiliki algoritma konversi bawaan. Kami dapat menyediakan tabel koefisien untuk NTC spesifik Anda.

T: Dapatkah saya menggunakan toleransi NTC ±5% dalam modul DWDM?

J: Itu tergantung pada prosedur kalibrasi Anda. Toleransi resistensi ±5% dikombinasikan dengan toleransi ±1% B menghasilkan kesalahan suhu lebih dari ±1°C sebelum kalibrasi. Jika lini produksi Anda melakukan kalibrasi satu kali pada suhu yang diketahui, offset awal dapat dihilangkan. Namun toleransi B masih mempengaruhi keakuratan kemiringan. Untuk DWDM, kami merekomendasikan setidaknya ±1% resistensi dan ±0,5% nilai B.

T: Mengapa pemanasan sendiri menjadi masalah jika arus pengukuran hanya beberapa ratus mikroamp?

J: Arus kecil sekalipun dapat memanaskan termistor melebihi suhu sekitar. Arus 100 µA melalui NTC 10 kΩ menghilangkan 0,1 mW. Dengan faktor disipasi sebesar 1,5 mW/°C menyebabkan kenaikan suhu sebesar 0,067°C. Dalam modul laser yang dikontrol secara ketat, offset tersebut bisa menjadi signifikan. Rangkaian pengukuran harus menggunakan arus praktis terendah.

T: Apakah Anda memberikan nilai B khusus atau nilai resistansi?

J: Ya. Kami dapat menyesuaikan komposisi material untuk mencapai nilai B khusus dalam kisaran 3000 K hingga 4500 K, dan kami dapat menyaring nilai resistansi spesifik dengan toleransi yang ketat. Jumlah pesanan minimum berlaku.

T: Dapatkah NTC dipasang langsung ke chip laser?

J: Biasanya tidak. NTC dipasang pada sisi dingin submount atau TEC, bukan pada sisi laser. Kontak langsung dengan chip laser dapat menyebabkan masalah kelistrikan atau masalah massa termal. Kami merekomendasikan pemasangan NTC sedekat mungkin dengan laser tetapi terisolasi secara elektrik.

Kontak dan Dukungan Teknik

Untuk meminta sampel atau rekomendasi terperinci, berikan yang berikut ini:

● Nomor komponen pengontrol TEC atau arus pengukuran

● Targetkan suhu laser

● Keakuratan suhu yang diperlukan

● Ruang yang tersedia untuk NTC

● Metode perakitan (ikatan kawat, penyolderan, epoksi)

● Volume tahunan yang diharapkan

Kami merespons dalam satu hari kerja dan dapat memberikan sampel untuk evaluasi.
