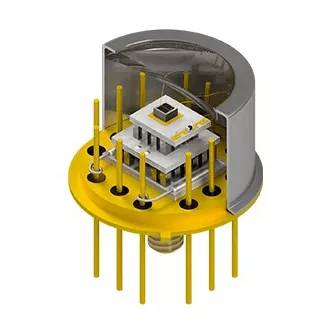

Header Khusus dengan Pendingin Termoelektrik

X‑Meritan memproduksi Header Khusus dengan Pendingin Termoelektrik khusus untuk mengatasi hambatan termal dalam elektronik presisi. Dengan mengintegrasikan modul mikro Peltier, header khusus, dan termistor ke dalam satu sub-rakitan, solusi ini memberikan pendinginan langsung di titik tanpa lem organik atau loop cairan. Ini melindungi dioda laser, APD, dan sensor dari penyimpangan panjang gelombang dan kebisingan.

Tantangan Termal Terpecahkan

Pemasangan TEC diskrit tradisional dalam kemasan optik dan mikroelektronik menimbulkan ketahanan kontak termal yang tinggi, risiko pelepasan gas perekat di dalam kemasan kedap udara, dan perakitan manual yang rumit. Header Khusus X‑Meritan dengan Pendingin Termoelektrik mengatasi hambatan pengemasan ini secara langsung dengan menggabungkan modul mikro Peltier, basis header khusus, dan sensor termal ke dalam satu sub-rakitan:

1. Zero Outgassing dalam Penutup Hermetik: Semua mikro‑TEC dipasang ke header menggunakan penyolderan eutektik timah emas (AuSn) dan bukan epoksi konduktif, sehingga mencegah senyawa organik yang mudah menguap mengaburkan jendela optik atau mengkontaminasi sisi laser.

2. Resistansi Termal Antarmuka Rendah: Menyolder elemen TEC langsung ke substrat header paket menyediakan jalur termal logam, yang secara drastis menurunkan ketahanan termal sambungan ke casing (Rth).

3. Perakitan Inert Terkendali: Penempatan cetakan, pengikatan kawat, dan penyegelan awal dilakukan di lingkungan gas inert otomatis untuk menghilangkan oksidasi dan terperangkapnya kelembapan internal.

4. Kepadatan Mekanik Tinggi: Memanfaatkan material ekstrusi yang dipatenkan, elemen mikro setipis 0,2 mm dapat dimasukkan ke dalam ruang wadah terbatas seperti TO‑46 atau paket Butterfly mini.

5. Format Pengiriman Fleksibel: Dikirim sebagai header setengah jadi (TEC pra-ikatan yang siap untuk die-attach dan wire bonding pelanggan) atau sub-rakitan yang tersegel sepenuhnya sesuai dengan persyaratan lini pengemasan hilir Anda.

Kustomisasi & Parameter Teknik

Direkayasa sesuai pesanan, setiap rakitan Header Khusus dengan Pendingin Termoelektrik disesuaikan secara presisi dengan tata letak optik atau IC Anda:

• Gaya Paket Header: TO‑39, TO‑8, TO‑3, TO‑46, Butterfly (BTF) 14‑pin, paket BOX, atau header tembaga/keramik khusus.

• Substrat & Pelapisan: Kovar, Tembaga‑Tungsten (CuW), AlN/ keramik dengan lapisan Au di atas Ni yang dilapisi listrik untuk ikatan kawat emas.

• TEC Staging & Geometry: Modul mikro satu tahap untuk struktur piramida sedang atau multitahap untuk kebutuhan pendinginan dalam (ΔT>70∘C).

• Sensor Umpan Balik Terintegrasi: Termistor NTC yang dipasang di permukaan atau RTD PT100/PT1000 yang ditempatkan berdekatan dengan media dingin untuk kontrol loop tertutup yang ketat.

• Antarmuka Kelistrikan: Jumlah pin kabel khusus, jarak susunan pin, panjang kabel, dan pengaturan bantalan pengikat kabel.

Aplikasi Sasaran Utama

Komunikasi Optik

Stabilisasi panjang gelombang untuk transceiver TOSA/ROSA, EML, laser pompa, dan komponen DWDM.

LiDAR & Penginderaan Otonom

Kontrol termal untuk fotodioda longsoran (APD) dan dioda laser berdenyut tergantung pada kondisi sekitar yang berfluktuasi.

Diagnostik Medis

Pengaturan suhu sub‑milimeter pada PCR mikrofluida, spektroskopi, dan sensor bio‑chip.

Penginderaan Industri & Dirgantara

Pendinginan titik untuk IC berdaya tinggi, susunan bidang fokus penglihatan malam (FPA), dan detektor analisis gas.

Mengapa Bermitra dengan X‑Meritan?

Integrasi Pengemasan Turnkey:

Header paket, mikro‑TEC, dan sensor suhu dirancang dan diintegrasikan sebagai satu sub‑rakitan tunggal.

Keuntungan Bahan Kepemilikan:

Bahan termoelektrik ekstrusi internal memberikan kekuatan mekanik yang luar biasa untuk desain TEC ultra-tipis dan multi-tahap.

Kontrol Kualitas Kelas Hermetik:

Ikatan eutektik dan ikatan kawat atmosfer inert memastikan keandalan jangka panjang dan tidak ada pelepasan gas.

Prototipe ke Volume Manufaktur:

Dukungan teknik lengkap mulai dari simulasi termal dan perkakas khusus hingga pembuatan prototipe sampel dan produksi skala penuh.

Pertanyaan yang Sering Diajukan

T: Mengapa memilih TEC yang sudah terintegrasi ke dalam header dibandingkan membeli TEC mandiri?

J: Header pra-integrasi meniadakan penyolderan TEC-ke-header manual di fasilitas Anda, memastikan integritas ikatan eutektik yang telah teruji di pabrik, dan menjamin tidak ada pelepasan gas di dalam paket kedap udara Anda.

T: Dapatkah kami melakukan pemasangan cetakan laser sendiri pada header setengah jadi Anda?

J: Ya. Sebagian besar pelanggan memesan header setengah jadi dengan TEC yang telah direkatkan sebelumnya dan bantalan pengikat kawat. Anda dapat melanjutkan dengan pemasangan die standar, pengikatan kawat emas, dan operasi penyegelan tutup langsung di sub-perakitan kami.

T: Apa keunggulan Header Khusus dengan Pendingin Termoelektrik dibandingkan material yang dilebur zona untuk mikro‑TEC?

J: Material Bi2Te3 yang diekstrusi memiliki kekuatan mekanik dan struktur butiran halus yang jauh lebih tinggi, memungkinkan pemotongan elemen TEC ultra-tipis (turun hingga 0,2 mm) tanpa retak selama proses pengemasan bertekanan tinggi.

T: Bagaimana cara kami memulai evaluasi desain khusus?

J: Berikan target beban panas (Qc), perbedaan suhu yang diperlukan (ΔT), gaya enklosur atau model CAD, kisaran suhu sekitar, dan batas penggerak listrik. Tim teknik kami akan menghitung kesesuaian termal dan keluaran gambar header yang diusulkan.
