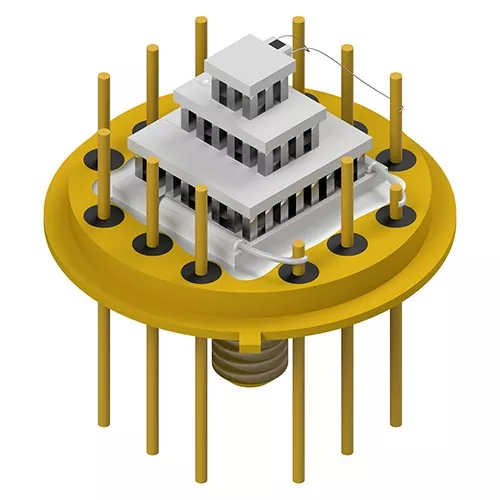

Majelis Peltier

Sebagai pabrikan, Rakitan Peltier X-meritan menggunakan teknologi termoelektrik semikonduktor untuk mentransfer panas antara sisi dingin dan sisi panas modul.

Keuntungan

Struktur Terpadu Kompak

Rakitan Peltier mengintegrasikan komponen pendingin termoelektrik dan bagian pembuangan panas ke dalam satu unit. Struktur ini mengurangi kebutuhan komponen pendingin terpisah dan menyederhanakan pemasangan dalam ruang peralatan terbatas.

Struktur Pendinginan Solid-State

Perakitan ini beroperasi melalui teknologi pendinginan termoelektrik semikonduktor tanpa komponen pendingin berbasis kompresor. Struktur solid-state menghilangkan pergerakan pendinginan mekanis dan mengurangi getaran dan kebisingan pengoperasian.

Desain Perpindahan Panas Langsung

Modul termoelektrik mentransfer panas secara langsung antara sisi dingin dan sisi panas. Desain ini memungkinkan kontrol suhu lokal untuk komponen elektronik yang memerlukan kondisi termal stabil.

Sistem Pembuangan Panas Terintegrasi

Sisi dingin menggunakan blok perpindahan panas aluminium atau tembaga untuk mengumpulkan panas dari area target. Sisi panas mengintegrasikan heat sink aluminium dan kipas untuk melepaskan panas yang ditransfer dan menjaga keseimbangan termal rakitan.

Konfigurasi Struktural yang Fleksibel

Struktur perakitan dapat disesuaikan dengan kebutuhan pemasangan, termasuk dimensi, konfigurasi TEC, dan antarmuka koneksi.

Komponen Inti

Kinerja Rakitan Peltier bergantung pada koordinasi antara elemen pendingin semikonduktor, bahan perpindahan panas, dan struktur mekanis.

Chip Pendingin Termoelektrik

Chip pendingin termoelektrik adalah komponen inti yang bertanggung jawab atas perpindahan panas. Ketika arus listrik melewati bahan semikonduktor, panas diserap di satu sisi dan dilepaskan di sisi yang berlawanan, sehingga menciptakan efek pendinginan.

Substrat Keramik

Substrat keramik memberikan insulasi listrik dan dukungan mekanis untuk elemen termoelektrik. Mereka juga bertindak sebagai bagian dari jalur perpindahan panas antara chip semikonduktor dan komponen eksternal.

Bahan Antarmuka Termal

Gemuk silikon dengan konduktivitas termal yang tinggi diaplikasikan di antara permukaan kontak untuk meningkatkan konduksi termal dan mengurangi kehilangan perpindahan panas yang disebabkan oleh celah permukaan.

Blok Perpindahan Panas Sisi Dingin

Sisi dingin menggunakan blok aluminium atau tembaga untuk mentransfer panas dari komponen yang didinginkan ke modul termoelektrik.

Struktur Pembuangan Panas Sisi Panas

Sisi panas mengintegrasikan heat sink aluminium dan kipas untuk menghilangkan panas yang ditransfer dari sisi dingin dan panas yang dihasilkan selama pengoperasian.

Struktur Perbaikan Mekanis

Sekrup kelas industri atau resin epoksi digunakan untuk mengamankan komponen internal dan eksternal, menjaga stabilitas perakitan selama pengoperasian.

Aplikasi

Karena strukturnya yang ringkas dan metode pendinginan berbasis semikonduktor, Rakitan Peltier X-meritan cocok untuk peralatan yang memerlukan pengaturan suhu lokal dan perpindahan panas terkontrol.

Proses Manufaktur dan Kontrol Kualitas

Manufaktur X-meritan mencakup pengembangan material termoelektrik, pemrosesan komponen TEC, dan integrasi perakitan.

Peralatan Produksi: Tungku celup timah, mesin cetakan ayun getar, mesin las, oven, printer inkjet, besi solder, mesin penyalur, mesin penyegel otomatis, mesin pemotong, mesin solidifikasi, peralatan solder reflow, dan mesin cetak otomatis penuh.

Inspeksi Perakitan

Penempatan Chip Termoelektrik: Verifikasi posisi chip dan keakuratan perakitan.

Ikatan Substrat Keramik: Periksa kondisi ikatan antara substrat keramik dan komponen termoelektrik.

Sambungan Penyolderan: Periksa sambungan solder untuk mengetahui kestabilan listrik dan mekanik.

Aplikasi Antarmuka Termal: Konfirmasi cakupan pelumas termal dan kondisi permukaan kontak.

Stabilitas Struktur Mekanis: Periksa kekuatan pemasangan dan integritas rakitan secara keseluruhan.

Inspeksi Kinerja Akhir

Kondisi Sambungan Listrik: Verifikasi status sambungan listrik.

Konsistensi Struktural: Periksa keselarasan komponen dan kondisi perakitan.

Kondisi Jalur Perpindahan Panas: Periksa integritas jalur konduksi termal.

Operasi Pendinginan dan Pembuangan Panas: Konfirmasikan fungsi pendinginan dan operasi pembuangan panas.

Pertanyaan Teknis yang Sering Diajukan

Bagaimana cara memasang Majelis Peltier?

Sebelum pemasangan, pastikan permukaan kontak rata dan bersih. Oleskan pelumas termal secara merata antara modul dan permukaan kontak. Kencangkan sekrup pengencang secara merata untuk menghindari tekanan berlebihan pada substrat keramik.

Sisi panas harus memiliki ruang yang cukup untuk pembuangan panas. Kontak termal yang buruk atau kemampuan pelepasan panas yang tidak memadai dapat mengurangi kinerja pendinginan.

Sisi mana yang panas dan mana yang dingin?

Sisi dingin menyerap panas dari komponen target, sedangkan sisi panas melepaskan panas melalui heat sink dan kipas.

Selama instalasi:

● Sisi dingin terhubung ke komponen yang memerlukan pendinginan.

● Sisi panas terhubung ke struktur pembuangan panas.

● Aliran udara di sekitar unit pendingin harus tetap tidak terhalang.

Catu daya seperti apa yang saya perlukan?

Catu daya harus sesuai dengan spesifikasi kelistrikan modul pendingin termoelektrik yang dipilih.

Pertimbangan yang disarankan:

● Gunakan catu daya DC yang stabil.

● Sesuaikan kebutuhan tegangan dan arus dengan spesifikasi modul TEC.

● Hindari kondisi daya tidak stabil yang dapat mempengaruhi pengoperasian pendinginan.

Mengapa sisi panas saya tidak mendinginkan sistem?

Penyebab umum meliputi:

● Kapasitas unit pendingin tidak mencukupi

● Kontak yang buruk antara permukaan perpindahan panas

● Aplikasi pelumas termal tidak merata

● Debu menghalangi permukaan pembuangan panas

● Pemasangan struktur pendingin yang tidak tepat

Sisi panas harus terus menerus melepaskan panas yang ditransfer. Akumulasi panas dapat mengurangi efek pendinginan.

Mengapa Memilih X-merita

X-meritan memiliki kemampuan manufaktur yang mencakup bahan termoelektrik, komponen TEC, dan rakitan termal terintegrasi. Sistem produksi mendukung proses lengkap mulai dari pengembangan material termoelektrik hingga integrasi Perakitan Peltier.

Kemampuan manufaktur utama meliputi:

● Pengembangan Material Termoelektrik: Mengembangkan dan memproses material termoelektrik untuk aplikasi komponen TEC.

● Produksi Perakitan Lengkap: Integrasikan chip termoelektrik, substrat keramik, bahan antarmuka termal, blok perpindahan panas, unit pendingin, dan kipas ke dalam rakitan pendingin yang sudah jadi.

● Peralatan Pemrosesan In-House: Lini produksi dilengkapi dengan tungku pencelupan timah, mesin cetakan ayun getar, mesin las, mesin penyalur, mesin penyegel otomatis, peralatan penyolderan reflow, dan peralatan perakitan lainnya.

● Pemeriksaan Kualitas Multi-Tahap: Kontrol proses utama termasuk penempatan chip, pengikatan substrat keramik, sambungan solder, aplikasi antarmuka termal, dan pemeriksaan kondisi perakitan akhir.

● Kemampuan Desain Struktur Termal: Mengembangkan struktur perpindahan panas dan pembuangan panas sesuai dengan persyaratan integrasi peralatan yang berbeda.

Pengalaman produksi X-meritan mencakup aplikasi dalam komunikasi serat optik, peralatan medis industri, elektronik otomotif pintar, elektronik konsumen, dan instrumen penelitian yang memerlukan pendinginan semikonduktor dan kontrol suhu.
