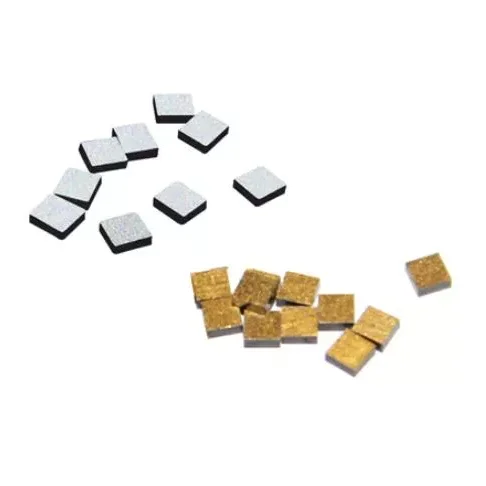

NTC Suhu Rendah

Termistor NTC Suhu Rendah dari X-Meritan dirancang untuk penginderaan suhu di lingkungan bersuhu rendah dan kriogenik yang memerlukan respons suhu resistansi tertentu. Elemen penginderaan dibuat dari komposit oksida logam yang disinter, memberikan koefisien suhu negatif yang diperlukan untuk mendeteksi perubahan suhu melalui variasi resistansi.

Termistor dapat dikonfigurasi untuk aplikasi termasuk deteksi tingkat cairan kriogenik, pemantauan suhu belitan motor, peralatan energi baru, otomasi industri, dan laboratorium khusus atau sistem medis. Karakteristik resistansi, dimensi sensor, enkapsulasi, kabel timah, dan spesifikasi lainnya dapat disesuaikan dengan kebutuhan peralatan.

Prinsip Koefisien Suhu Negatif

NTC adalah singkatan Koefisien Suhu Negatif. Karakteristik mendasarnya adalah hambatan listrik berubah berbanding terbalik dengan suhu.

Suhu Lebih Rendah → Resistensi Lebih Tinggi

Suhu Lebih Tinggi → Resistansi Lebih Rendah

Ketika suhu di sekitarnya berubah, resistansi bahan penginderaan oksida logam yang disinter juga berubah. Rangkaian pengukuran menentukan suhu dengan mengukur resistansi ini dan membandingkannya dengan karakteristik suhu resistansi (R/T) yang ditentukan termistor.

Karakteristik Listrik

Perilaku listrik termistor ditentukan oleh hubungan resistansi-suhu dan toleransi yang terkait dengan parameter yang ditentukan.

Nilai sebenarnya harus diambil dari spesifikasi produk yang berlaku atau data pengujian untuk konfigurasi yang dipilih. Untuk aplikasi suhu rendah, karakteristik kelistrikan harus dievaluasi pada rentang penginderaan aktual, bukan hanya berdasarkan nilai resistansi 25°C saja.

Deteksi Tingkat Cairan Kriogenik

Termistor dapat dikonfigurasi untuk mendeteksi level cairan dalam media kriogenik seperti nitrogen cair dan oksigen cair.

Prinsip pendeteksiannya didasarkan pada perubahan kondisi termal di sekitar elemen penginderaan. Ketika elemen berubah antara kondisi tertutup cairan dan terpapar uap, resistansinya pun berubah. Rangkaian pengukuran atau kontrol dapat menggunakan variasi resistansi ini untuk mengidentifikasi kondisi level cairan yang sesuai.

Untuk aplikasi ini, posisi penginderaan, kisaran suhu target, karakteristik R/T, enkapsulasi, dan metode pemasangan perlu dipertimbangkan bersama. Konfigurasi tersebut juga harus dievaluasi terhadap struktur medium dan peralatan sebenarnya, terutama untuk aplikasi yang melibatkan cairan kriogenik.

Pemantauan Suhu Berliku Motor

Termistor dapat tertanam di dalam belitan motor untuk memantau perubahan suhu selama pengoperasian.

Dipasang dekat dengan belitan, NTC memberikan sinyal listrik yang bergantung pada suhu yang dapat dihubungkan ke sirkuit proteksi atau kontrol. Perubahan suhu belitan menghasilkan perubahan resistansi yang sesuai, memungkinkan sistem mengidentifikasi kondisi termal yang tidak normal dan memulai respons pemantauan atau perlindungan yang diperlukan.

Aplikasi motor memerlukan pertimbangan yang cermat terhadap dimensi sensor, persyaratan insulasi, konstruksi kawat timah, karakteristik resistansi, dan posisi pemasangan. Sensor harus sesuai dengan ruang belitan yang tersedia dengan tetap menjaga isolasi listrik dan pengaturan sambungan yang diperlukan.

Area Aplikasi Lainnya

Termistor juga dapat diintegrasikan ke dalam peralatan yang memerlukan umpan balik suhu rendah untuk pengendalian proses, perlindungan, atau manajemen termal.

Area yang berlaku mencakup peralatan energi baru, sistem otomasi industri, peralatan laboratorium, sistem pendingin medis, dan modul pendingin khusus. Konfigurasi yang sesuai bergantung pada suhu pengoperasian, antarmuka listrik, kondisi pemasangan, dan karakteristik penginderaan yang diperlukan.

Manufaktur dan Jaminan Kualitas

X-Meritan memiliki pengalaman lebih dari 10 tahun dalam manajemen termal semikonduktor, dengan kemampuan mencakup pengembangan material, manufaktur komponen, perakitan, pengujian, dan desain solusi manajemen termal.

Fasilitas produksi dan pengujiannya mendukung proses termasuk penyolderan, reflow, penyaluran, pemotongan, penyegelan, pengawetan, dan pencetakan. Evaluasi kualitas termistor dapat mencakup inspeksi material, produksi elemen, sintering, enkapsulasi, pengujian kelistrikan, pengujian R/T, inspeksi dimensi, dan verifikasi akhir sesuai dengan persyaratan produk yang berlaku.

Urutan produksi dan inspeksi yang umum adalah:

Persiapan Bahan → Produksi Elemen → Sintering → Enkapsulasi → Pengujian Listrik → Pengujian R/T → Inspeksi Akhir

Sistem manajemen mutu perusahaan bersertifikat ISO 9001:2015. Kepatuhan RoHS dan REACH dapat diberikan untuk produk dan konfigurasi yang berlaku.

Gambar dan sampel pelanggan juga dapat digunakan sebagai referensi pengembangan ketika konfigurasi standar tidak memenuhi persyaratan peralatan target. Verifikasi sampel dapat diselesaikan sebelum produksi volume untuk memastikan spesifikasi listrik dan mekanik yang diperlukan.

Pertanyaan Umum

Apa artinya NTC?

NTC adalah singkatan Koefisien Suhu Negatif. Termistor NTC memiliki resistansi yang menurun seiring kenaikan suhu dan meningkat seiring penurunan suhu. Hubungan yang dapat diprediksi ini memungkinkan komponen digunakan untuk pengukuran suhu, pemantauan, dan perlindungan.

Apa yang ditunjukkan oleh nilai R25 dan B dalam NTC?

R25 adalah resistansi nominal yang diukur pada 25°C, sedangkan nilai B menggambarkan hubungan resistansi-suhu pada rentang suhu tertentu. Keduanya digunakan bersama dengan karakteristik R/T yang berlaku saat mengevaluasi termistor.

Dapatkah NTC digunakan untuk mendeteksi tingkat nitrogen cair atau oksigen cair?

NTC dapat dikonfigurasi untuk mendeteksi level cairan kriogenik ketika karakteristik suhu resistansi, pengemasan, posisi pemasangan, dan antarmuka listriknya sesuai untuk aplikasi. Konfigurasi akhir harus diverifikasi terhadap suhu pengoperasian, media, dan kondisi peralatan yang diperlukan.

Bisakah NTC Suhu Rendah ditanamkan pada belitan motor?

Ya. Termistor dapat dirancang untuk memantau suhu belitan motor tertanam ketika dimensi, insulasi, konfigurasi kabel, kisaran suhu, dan karakteristik kelistrikan kompatibel dengan struktur motor.
