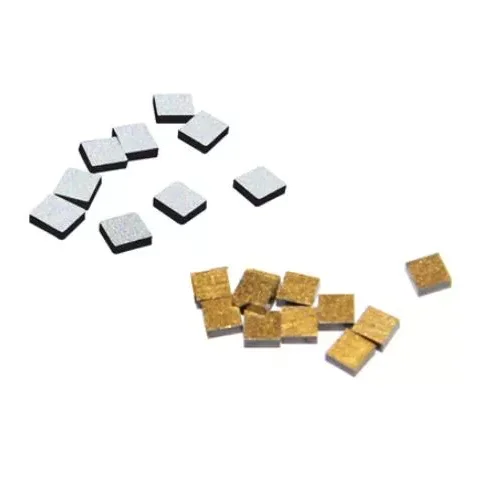

NTC yang Dikemas Film

X-Meritan mengembangkan komponen penginderaan suhu ringkas untuk elektronik yang memerlukan respons cepat, deteksi termal stabil, dan ketahanan terhadap lingkungan. Struktur multilapis menggunakan oksida logam transisi seperti mangan dan nikel, dengan lapisan sensitif diproduksi dengan sputtering magnetron.

NTC yang Dikemas dengan Film memberikan respons termal tipikal dalam waktu 3 detik, beroperasi dari -40°C hingga +125°C, dan memiliki nilai B sebesar 3950 K. Lapisan luarnya yang inert secara kimia memberikan ketahanan terhadap asam, alkali, dan pelarut organik, sehingga cocok untuk aplikasi industri, medis, elektronik konsumen, dan otomotif.

Spesifikasi Utama

Pertunjukan

Respon Termal Cepat

Kapasitas panas rendah sekitar 1 J/K mengurangi jeda termal dan memungkinkan stabilisasi suhu pada umumnya dalam waktu 3 detik. Hal ini berguna untuk pemantauan baterai, peralatan medis, dan elektronika daya yang memerlukan deteksi perubahan suhu secara cepat.

Kisaran Suhu yang Luas

Kisaran pengoperasian -40°C hingga +125°C mendukung aplikasi yang terpapar pada kondisi start dingin, suhu sekitar yang tinggi, dan perubahan termal berulang.

Ketahanan Kimia

Lapisan luar inert melindungi struktur penginderaan terhadap asam, basa, dan pelarut organik. Untuk paparan terus menerus terhadap uap korosif dengan konsentrasi tinggi, disarankan untuk melakukan validasi khusus aplikasi.

Akurasi dan Resistensi

Akurasi Suhu

Informasi produk yang tersedia tidak menentukan spesifikasi akurasi universal seperti ±1°C atau ±0,5°C. Akurasi sistem sebenarnya bergantung pada toleransi resistansi, toleransi nilai B, desain sirkuit, resolusi ADC, pemasangan, dan kalibrasi.

Untuk proyek yang membutuhkan ±1°C atau ±0,5°C, akurasi target harus ditentukan selama RFQ sehingga X-Meritan dapat mengevaluasi konfigurasi yang sesuai.

Opsi Resistensi

Nilai resistansi harus dipilih sesuai dengan rangkaian pengukuran dan kisaran suhu target. Konfigurasi NTC yang umum mencakup 10kΩ, 47kΩ, dan 100kΩ, sedangkan nilai dan toleransi pasti yang tersedia harus dikonfirmasi untuk model X-Meritan yang dipilih.

Nilai di atas adalah contoh pilihan dan bukan spesifikasi universal. Parameter akhir harus dikonfirmasi dengan lembar data yang berlaku.

Perbandingan Sensor

Perbandingan Teknologi

Untuk sistem elektronik kompak dalam kisaran suhu yang ditentukan, struktur film tipis menawarkan kombinasi praktis antara respons cepat, ukuran kecil, dan integrasi sirkuit yang mudah.

Area Aplikasi

Peralatan Industri

NTC yang Dikemas Film dapat memantau suhu di motor, trafo, dan peralatan catu daya. Jangkauan pengoperasiannya yang luas dan responsnya yang cepat mendukung pemantauan termal waktu nyata.

Alat kesehatan

Termometer digital dan peralatan diagnostik dapat memanfaatkan kapasitas panas yang rendah dan respons termal yang cepat. Untuk aplikasi medis dengan persyaratan akurasi yang ketat, sistem pengukuran yang lengkap harus divalidasi.

Elektronik Konsumen

Strukturnya yang ramping cocok untuk ponsel cerdas, perangkat wearable, sistem manajemen baterai, dan perangkat berdensitas tinggi lainnya yang ruang pemasangannya terbatas.

Elektronik Otomotif

Sensor ini dapat digunakan untuk pemantauan kompartemen mesin dan baterai. Struktur oksida Mn/Ni/Co dirancang untuk aplikasi yang melibatkan variasi suhu dan tekanan termal.

Catatan Integrasi

Pemanasan Sendiri

Arus pengoperasian harus tetap dalam batas yang ditentukan. Arus yang berlebihan dapat menyebabkan pemanasan sendiri dan menyebabkan kesalahan pengukuran suhu.

Penanganan Mekanis

Hindari pembengkokan tajam, tekanan berlebihan, atau tegangan tarik pada badan film selama pemasangan. Lapisan fungsional yang tipis memerlukan penanganan yang terkendali.

Pematerian

Gunakan profil penyolderan standar industri yang sesuai untuk mengurangi guncangan termal pada struktur multilapis. Kondisi penyolderan produksi harus divalidasi sebelum produksi massal.

Persyaratan RFQ

Untuk pengadaan OEM dan massal, pembeli harus memberikan nilai resistansi yang diperlukan, toleransi resistansi, nilai B, suhu pengoperasian, akurasi target, waktu respons, dimensi, metode koneksi, lingkungan aplikasi, dan perkiraan kuantitas.

Misalnya, RFQ dapat menentukan: resistansi nominal 10kΩ atau 100kΩ, toleransi ±1%, pengoperasian -40°C hingga +125°C, dan akurasi sistem ±0,5°C. X-Meritan kemudian dapat mengevaluasi konfigurasi yang sesuai dengan aplikasi sebenarnya.

X-Meritan mendukung persyaratan penginderaan suhu untuk produsen elektronik dan proyek OEM, termasuk persyaratan ketahanan, toleransi, dimensi, dan kinerja khusus aplikasi.

Pertanyaan yang Sering Diajukan

Berapa nilai resistansi yang tersedia?

Opsi resistansi NTC yang umum mencakup 10kΩ, 47kΩ, dan 100kΩ. Nilai resistansi, toleransi, dan nilai B yang tersedia harus dikonfirmasi sesuai dengan model X-Meritan yang dipilih dan persyaratan aplikasi.

Bisakah NTC mencapai akurasi ±1°C atau ±0,5°C?

Akurasi suhu akhir bergantung pada toleransi resistansi, toleransi nilai B, desain sirkuit, resolusi ADC, pemasangan, dan kalibrasi. Untuk aplikasi yang memerlukan akurasi sistem ±1°C atau ±0,5°C, X-Meritan dapat mengevaluasi konfigurasi yang sesuai berdasarkan kebutuhan pelanggan.

Berapa kisaran suhu pengoperasian?

Kisaran suhu pengoperasian yang ditentukan adalah -40°C hingga +125°C, menjadikan sensor ini cocok untuk banyak aplikasi industri, otomotif, baterai, medis, dan elektronik konsumen.

Seberapa cepat sensor merespons perubahan suhu?

Waktu respons termal tipikal adalah ≤3 detik. Respon sebenarnya dapat bervariasi tergantung pada metode pemasangan, kontak termal, aliran udara, dan lingkungan sekitar.

Bisakah X-Meritan menyediakan konfigurasi NTC yang disesuaikan?

Ya. Untuk proyek OEM dan massal, pelanggan dapat menentukan nilai resistansi, toleransi, nilai B, kisaran suhu, target akurasi, dimensi, metode koneksi, dan persyaratan aplikasi lainnya untuk evaluasi konfigurasi.
