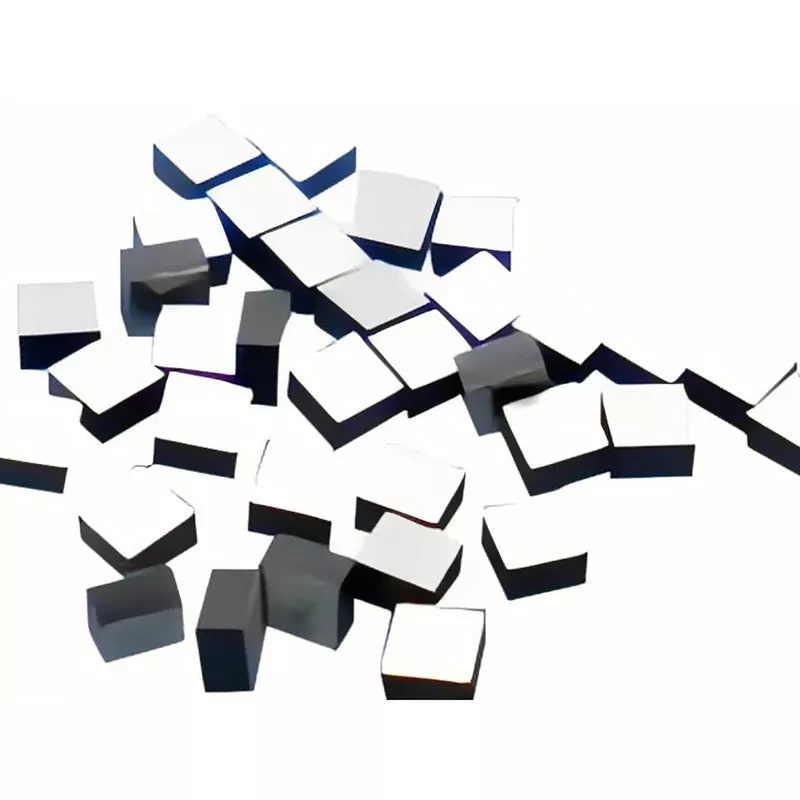

Termistor NTC X-meritan untuk Paket Baterai adalah sensor pengukuran suhu tingkat otomotif yang sangat sensitif yang dirancang khusus untuk modul baterai litium-ion, sistem penyimpanan energi (ESS), dan arsitektur manajemen baterai industri (BMS). dirancang untuk mencegah pelepasan panas dan mengoptimalkan efisiensi pengisian baterai, termistor ringkas ini memberikan umpan balik suhu yang cepat dan tepat langsung dari permukaan sel dan modul.
Termistor NTC untuk Baterai mendeteksi perubahan suhu melalui koefisien suhu negatif bahan penginderaannya. Saat suhu meningkat, hambatan listrik menurun, sehingga sirkuit pemantauan yang terhubung dapat mengidentifikasi perubahan suhu baterai.
Sistem manajemen baterai yang berbeda menggunakan kurva suhu resistansi yang berbeda. X-Meritan memberikan nilai R25 yang umum digunakan seperti 10KΩ, 47KΩ, dan 100KΩ, bersama dengan nilai B termasuk 3435K, 3950K, dan 4100K. Resistensi khusus dan spesifikasi nilai B dapat diberikan sesuai dengan kurva R-T yang diperlukan.
Elemen penginderaan dapat dikemas dalam konfigurasi yang sesuai untuk pemasangan pada atau di dekat sel dan modul baterai. Dimensi yang ringkas membantu menempatkan sensor suhu dekat dengan sumber panas yang dipantau tanpa menghabiskan banyak ruang di dalam unit baterai.
Panjang kabel, konfigurasi wadah, susunan konektor, dan karakteristik mekanis lainnya dapat disesuaikan untuk struktur paket baterai yang berbeda. Hal ini memungkinkan rakitan sensor menyesuaikan posisi pemasangan dan antarmuka listrik yang tersedia.
Kisaran suhu pengoperasian yang ditentukan, yaitu -40°C hingga +125°C mencakup berbagai kondisi pengoperasian baterai. Paket yang dipilih dan konfigurasi penginderaan harus disesuaikan dengan paparan suhu sebenarnya dari aplikasi.
Resistansi isolasi antara kawat timah dan rumahan lebih besar dari 100MΩ. Hal ini memberikan isolasi listrik antara sirkuit penginderaan dan struktur mekanis di sekitarnya ketika sensor dipasang dengan benar.
|
Parameter |
Deskripsi / Nilai |
|
Resistansi Nominal R25 |
Spesifikasi umum mencakup 10KΩ, 47KΩ, 100KΩ, dll. Kustomisasi tersedia berdasarkan permintaan. |
|
B-Nilai |
Spesifikasi umum mencakup 3435K, 3950K, 4100K, dll. Hal ini menentukan sensitivitas perubahan resistansi terhadap suhu. |
|
Kisaran Suhu Pengoperasian |
-40℃ ~ +125℃, memenuhi persyaratan lingkungan operasional sebagian besar paket baterai. |
|
Toleransi |
Tersedia berbagai tingkatan, seperti ±1%, ±3%. |
|
Konstanta Waktu Termal |
Di udara diam, nilai tipikalnya kurang dari 10 detik, memastikan respons yang cepat. |
|
Resistensi Isolasi |
Resistansi isolasi antara kabel timah dan rumahan lebih besar dari 100MΩ, sehingga menjamin keamanan kelistrikan. |
Metode pemasangan sensor mempengaruhi seberapa cepat dan akurat elemen penginderaan merespons perubahan suhu baterai.
Untuk pemantauan tingkat sel, Termistor NTC untuk Baterai dapat diposisikan langsung pada permukaan sel untuk mengukur suhu di dekat sel yang dipantau. Untuk pemantauan tingkat modul, dapat ditempatkan di lokasi yang mewakili dalam struktur modul.
1.Kontak antara elemen penginderaan dan permukaan yang dipantau
2.Posisi sensor relatif terhadap sel penghasil panas
3. Perutean timah dan pelepas regangan
4. Isolasi listrik
5. Izin instalasi yang tersedia
6. Orientasi konektor
7. Dimensi perumahan
8. Metode pemasangan atau perekat
Memilih Termistor NTC yang sesuai untuk Baterai memerlukan pencocokan karakteristik listriknya dengan sirkuit pengukuran suhu BMS dan karakteristik mekanisnya dengan baterai.
Resistansi nominal pada 25°C harus sesuai dengan kisaran resistansi yang diharapkan oleh BMS atau sirkuit pengisian daya. Nilai umum mencakup 10KΩ, 47KΩ, dan 100KΩ.
Nilai B menentukan bagaimana resistansi termistor berubah seiring perubahan suhu. Nilai B yang dipilih harus sesuai dengan kurva R-T yang disyaratkan oleh algoritma pengukuran suhu.
Toleransi mempengaruhi perbedaan antara karakteristik termistor aktual dan kurva R-T nominal. Toleransi yang lebih ketat dapat dipertimbangkan ketika aplikasi memerlukan pengukuran suhu yang lebih konsisten antar sensor.
Kisaran suhu terukur sensor harus mencakup suhu minimum dan maksimum yang diharapkan pada posisi pemasangannya.
Konstanta waktu termal menunjukkan seberapa cepat sensor merespons perubahan suhu di sekitarnya. Aplikasi yang melibatkan perubahan termal yang cepat harus mempertimbangkan massa sensor, metode pemasangan, kondisi kontak, dan aliran udara saat mengevaluasi waktu respons.
Panjang kabel, ukuran wadah, jenis konektor, dan metode pemasangan harus ditentukan sesuai dengan ruang paket baterai yang tersedia dan struktur kabel BMS.
X-Meritan dapat mengonfigurasi Termistor NTC untuk rakitan Paket Baterai sesuai dengan kebutuhan kelistrikan dan mekanis sistem baterai.
Area penyesuaian yang tersedia meliputi: Resistansi R25, Nilai B, Toleransi resistansi, Toleransi nilai B, Panjang kawat timah, Spesifikasi kawat, Struktur rumah, Dimensi sensor, Konfigurasi konektor, Metode pemasangan, dan persyaratan pengemasan.
Untuk pengembangan khusus, produsen baterai dapat menyediakan kisaran suhu yang diperlukan, spesifikasi input BMS, kurva R-T, lokasi pemasangan, ruang yang tersedia, persyaratan kabel, dan konfigurasi konektor.
X-Meritan menyediakan modul TEC, pengontrol suhu, termistor, dan komponen termal terkait, membantu pelanggan memilih produk yang kompatibel untuk kebutuhan kontrol suhu yang berbeda.
Kami mendukung penyesuaian parameter kelistrikan, dimensi, struktur pengemasan, dan metode sambungan agar sesuai dengan desain peralatan dan kondisi pemasangan yang berbeda.
Melalui manufaktur terkontrol dan pengujian kinerja, X-Meritan menjaga konsistensi dalam parameter utama seperti kinerja listrik, respons termal, dan akurasi penginderaan.
Tim teknik kami membantu pemilihan komponen, pencocokan parameter, dan integrasi sistem untuk mengurangi kesulitan pengembangan selama desain produk.
X-Meritan mendukung pengujian sampel, pengembangan yang disesuaikan, dan produksi volume untuk memenuhi berbagai tahapan proyek dan kebutuhan pasokan.
Ini mengukur suhu baterai dengan mengubah perubahan suhu menjadi perubahan resistansi. BMS atau rangkaian pengisian membaca resistansi ini dan mengubahnya menjadi nilai suhu.
Nilai R25 harus sesuai dengan rentang masukan resistansi dan kurva konversi suhu BMS atau pengisi daya. Spesifikasi umum mencakup 10KΩ, 47KΩ, dan 100KΩ.
Nilai B menggambarkan hubungan antara resistansi termistor dan suhu. Ini adalah parameter penting untuk mengubah resistansi terukur menjadi suhu.
Ya. X-Meritan dapat menyesuaikan resistansi, nilai B, toleransi, panjang kabel, housing, konektor, dan konfigurasi mekanis lainnya sesuai dengan desain baterai.
Ya. Beberapa termistor dapat ditempatkan pada sel atau modul yang berbeda ketika arsitektur baterai memerlukan pemantauan suhu di beberapa lokasi. Jumlah dan penempatannya harus ditentukan oleh BMS dan desain termal.
Kisaran suhu pengoperasian yang ditentukan adalah -40°C hingga +125°C. Suhu sebenarnya yang diperbolehkan juga harus dievaluasi sesuai dengan paket yang dipilih dan konfigurasi instalasi.
