Pendingin Termoelektrik Mikro untuk LiDAR

Pemancar laser di dalam Pendingin Termoelektrik Mikro untuk LiDAR menghasilkan panas selama pengoperasian, sementara suhu sekitar dapat bervariasi secara signifikan di berbagai lingkungan pengoperasian. Jika suhu laser berubah melebihi rentang pengoperasian yang disyaratkan, perangkat optik mungkin tidak dapat mempertahankan kondisi pengoperasian yang disyaratkan.

Micro-TEC dapat dipasang langsung pada modul laser untuk secara aktif memompa panas keluar dari komponen yang sensitif terhadap suhu. Berbeda dengan heat sink pasif, heat sink tidak hanya mengandalkan pembuangan panas alami atau paksa.

Untuk rakitan LiDAR yang ringkas, nilai aplikasi utamanya adalah kontrol suhu lokal. Pendingin dapat diposisikan dekat dengan sumber laser tanpa memerlukan kompresor, sirkuit pendingin, atau komponen mekanis yang bergerak.

Spesifikasi Utama

Kapasitas pendinginan aktual, arus, tegangan, dimensi, dan kinerja termal bergantung pada konfigurasi Micro-TEC yang dipilih dan beban panas komponen LiDAR.

Ukuran Ringkas untuk Modul LiDAR dengan Ruang Terbatas

Pendingin Termoelektrik Mikro untuk LiDAR memiliki ruang internal yang terbatas karena laser, detektor, komponen optik, sirkuit elektronik, dan struktur pembuangan panas diintegrasikan ke dalam satu rakitan.

Micro-TEC kami dapat diproduksi dalam konfigurasi berukuran mikro hingga beberapa milimeter. Hal ini memungkinkan pendingin diposisikan dekat dengan laser atau komponen peka panas lainnya alih-alih menempati ruang sebagai sistem pendingin terpisah.

Untuk rakitan LiDAR yang disesuaikan, dimensi produk dapat dievaluasi berdasarkan ruang pemasangan yang tersedia, posisi komponen, struktur pemasangan, dan antarmuka kelistrikan.

Konsumsi Daya Kurang dari 1 W

Konsumsi daya merupakan parameter desain yang penting ketika Micro-TEC diintegrasikan ke dalam LiDAR kendaraan atau sistem elektronik kompak lainnya.

Pendingin Termoelektrik Mikro kami dapat beroperasi dengan daya kurang dari 1 watt dalam konfigurasi yang berlaku. Kebutuhan daya sebenarnya bergantung pada desain produk yang dipilih dan beban termal yang perlu dikontrol.

Untuk evaluasi teknik, pelanggan harus memberikan target suhu pendinginan, beban panas, voltase yang tersedia, dan dimensi pemasangan sehingga konfigurasi Micro-TEC yang sesuai dapat dipilih.

Pendinginan Solid-State Tanpa Refrigeran

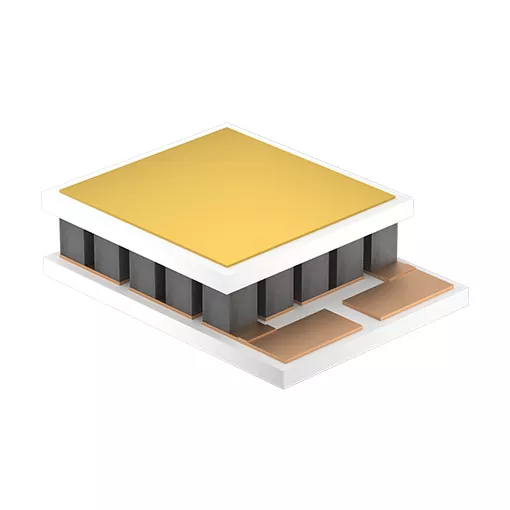

Pendingin Termoelektrik Mikro untuk LiDAR menggunakan bahan termoelektrik semikonduktor antara substrat keramik untuk mentransfer panas ketika arus listrik dialirkan.

Komponen tersebut memiliki:

● Tanpa kompresor

● Tanpa bahan pendingin

● Tidak ada bagian mekanis yang bergerak

● Konstruksi solid-state yang ringkas

● Kontrol listrik langsung

Struktur ini berguna untuk modul LiDAR yang komponen pendinginnya perlu dipasang dekat dengan laser dan diintegrasikan ke dalam ruang mekanis terbatas.

Pemompaan Panas Aktif untuk Kontrol Suhu Laser

Micro-TEC digunakan untuk mengontrol suhu komponen target, bukan sekadar menurunkan suhu seluruh wadah LiDAR.

Ketika daya listrik dialirkan, panas dipindahkan dari sisi dingin ke sisi panas. Sisi dingin ditempatkan di dekat laser atau komponen sensitif suhu lainnya, sedangkan sisi panas harus dihubungkan ke jalur pembuangan panas yang efektif.

Oleh karena itu, desain termal perlu mempertimbangkan kedua sisi Micro-TEC:

Komponen Target → Sisi Dingin Mikro-TEC → Sisi Panas Mikro-TEC → Struktur Pembuangan Panas LiDAR

Jika sisi panas tidak dapat menghilangkan panas yang ditransfer secara efektif, kinerja pendinginan seluruh sistem akan berkurang.

Micro-TEC dengan Header untuk Rakitan LiDAR

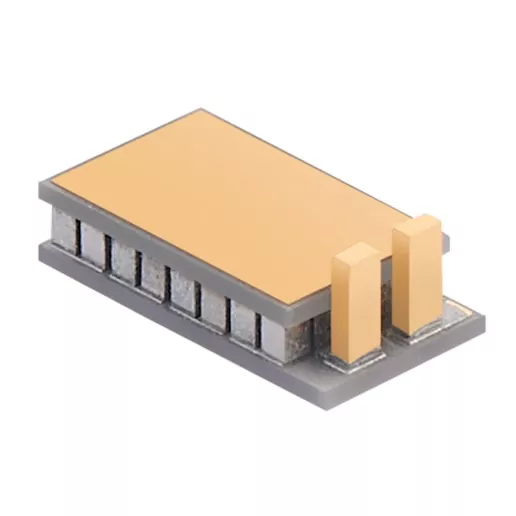

Untuk desain LiDAR yang memerlukan antarmuka mekanis tertentu, kami dapat menyediakan Pendingin Termoelektrik Mikro dengan header.

Konfigurasi header dapat dievaluasi berdasarkan:

● Ruang pemasangan yang tersedia

● Struktur pemasangan

● Posisi komponen

● Sambungan listrik

● Persyaratan perakitan

Untuk struktur non-standar, pelanggan dapat memberikan sampel atau gambar teknik yang sudah ada. Kami mengevaluasi struktur sebelum produksi sampel.

Pendingin Termoelektrik Mikro yang Disesuaikan

Micro-TEC standar mungkin tidak sesuai dengan dimensi atau persyaratan termal modul LiDAR tertentu. Kami mendukung produk yang disesuaikan berdasarkan sampel atau gambar pelanggan.

Proses penyesuaian dapat mencakup:

Dimensi → Parameter Listrik → Struktur Pemasangan → Konfigurasi Header → Persyaratan Termal

Sebelum produksi massal, sampel diproduksi untuk konfirmasi pelanggan. Hal ini memungkinkan Micro-TEC untuk diperiksa terhadap rakitan LiDAR sebenarnya sebelum kuantitas produksi dirilis.

Informasi yang Diperlukan untuk Seleksi Micro-TEC

Untuk proyek pendinginan LiDAR baru, pelanggan dapat memberikan informasi berikut:

Jika beberapa parameter belum tersedia, sampel Micro-TEC atau gambar perakitan LiDAR yang ada dapat digunakan sebagai titik awal untuk evaluasi teknis.

Instalasi dan Antarmuka Termal

Antarmuka termal antara Micro-TEC dan modul laser secara langsung mempengaruhi perpindahan panas.

Sisi dingin harus menjaga kontak yang cukup dengan komponen target, dan bahan antarmuka termal (TIM) yang sesuai dapat digunakan bila diperlukan oleh desain perakitan.

Sisi panas memerlukan jalur pembuangan panas yang efektif. Unit pendingin, wadah, atau struktur pendingin lainnya harus dirancang untuk menghilangkan panas yang ditransfer oleh Micro-TEC.

Micro-TEC juga harus dioperasikan dalam parameter kelistrikan yang ditentukan. Arus IMAX maksimum tidak boleh dilampaui, karena arus berlebih dapat merusak sambungan semikonduktor termoelektrik.

Kemampuan Manufaktur

X-Meritan memproduksi Pendingin Termoelektrik Mikro dan juga mengontrol persiapan bahan termoelektrik hulu.

Kemampuan produksi kami meliputi:

● Persiapan bahan termoelektrik

● Pemrosesan komponen presisi

● Pengelasan

● Pertemuan

● Kemasan mikro

● Produksi Micro-TEC yang disesuaikan

Struktur manufaktur ini mendukung proyek yang memerlukan dimensi Micro-TEC non-standar, struktur pemasangan, atau konfigurasi kelistrikan.

Untuk aplikasi LiDAR yang disesuaikan, produk dapat dikembangkan dari tingkat material dan komponen, bukan hanya terbatas pada pendingin standar yang sudah ada.

Proses Pengembangan Pendingin Termoelektrik Mikro

Untuk proyek pendinginan LiDAR yang disesuaikan, kami mengikuti proses pengembangan berbasis sampel:

Gambar / Sampel Pelanggan → Evaluasi Teknis → Desain Produk → Produksi Sampel → Konfirmasi Sampel → Produksi Massal

Tahap konfirmasi sampel memungkinkan dimensi, struktur pemasangan, sambungan listrik, dan kompatibilitas perakitan diperiksa sebelum produksi massal.

Aplikasi

Pendingin Termoelektrik Mikro dapat digunakan untuk mengontrol suhu:

● Pemancar laser LiDAR

● Komponen optoelektronik yang sensitif terhadap suhu

● Modul optik kompak

● Rakitan LiDAR Otomotif

● Komponen elektronik mini lainnya yang memerlukan pendinginan aktif lokal

Pengalaman Kualitas dan Ekspor

X-Meritan memiliki pengalaman lebih dari 10 tahun dalam pendinginan semikonduktor mini dan menyediakan produk Micro-TEC untuk pasar internasional.

Perusahaan telah memperoleh sertifikasi ISO dan CE dan mengekspor produk ke Eropa, Amerika Utara, Amerika Selatan, Asia Tenggara, dan pasar lainnya.

Pengalaman teknis kami meliputi komunikasi serat optik, peralatan medis industri, elektronik otomotif pintar, elektronik konsumen, dan aplikasi penelitian.

Pertanyaan Umum

Informasi apa yang Anda perlukan untuk memilih Micro-TEC untuk LiDAR?

Informasi yang paling berguna mencakup beban panas komponen, suhu target, tegangan yang tersedia, arus maksimum, dimensi pemasangan, struktur pemasangan, dan metode pembuangan panas sisi panas. Gambar atau sampel Micro-TEC yang ada juga dapat digunakan untuk evaluasi.

Seberapa kecilkah Micro-TEC?

X-Meritan dapat memproduksi konfigurasi Micro-TEC hingga beberapa milimeter, bergantung pada struktur dan kinerja yang diperlukan. Dimensi akhir perlu dikonfirmasi sesuai dengan aplikasi.

Bisakah Anda membuat Micro-TEC sesuai dengan gambar LiDAR kami?

Ya. Kami mendukung penyesuaian berdasarkan gambar atau sampel pelanggan. Produk diambil sampelnya dan dikonfirmasi sebelum produksi massal.

Bisakah Anda menyediakan Micro-TEC dengan header?

Ya. Konfigurasi header tersedia untuk aplikasi yang memerlukan struktur pemasangan atau koneksi tertentu. Desain header yang tepat dikonfirmasi menurut perakitan LiDAR.

Bisakah Micro-TEC beroperasi di bawah 1 W?

Ya, konfigurasi yang berlaku dapat beroperasi pada daya kurang dari 1 W. Konsumsi daya sebenarnya bergantung pada desain Micro-TEC, kondisi pengoperasian, dan beban termal.

Apa masalah utama instalasi?

Dua poin terpenting adalah kontak termal sisi dingin dan pembuangan panas sisi panas. Sisi dingin memerlukan kontak yang efektif dengan komponen target, sedangkan sisi panas harus memiliki jalur yang cukup untuk menghilangkan panas yang ditransfer.

Bisakah Micro-TEC digunakan terus menerus?

Pengoperasian berkelanjutan bergantung pada konfigurasi Micro-TEC yang dipilih serta kondisi pengoperasian listrik dan termal yang ditentukan. Produk harus dioperasikan dalam volume yang ditentukantage dan batas arus, dan sisi panasnya harus didinginkan secara memadai.

Apa yang terjadi jika arus IMAX terlampaui?

Melebihi arus IMAX yang ditentukan dapat menyebabkan tekanan listrik dan termal yang berlebihan serta dapat merusak sambungan semikonduktor termoelektrik. Oleh karena itu, Micro-TEC harus dioperasikan dalam jangkauan listrik yang ditentukan.

X-Meritan menyediakan Pendingin Termoelektrik Mikro untuk LiDAR dengan struktur berukuran mikro, pendingin Peltier solid-state, konfigurasi pemasangan yang disesuaikan, dan pengembangan berbasis sampel.

Untuk proyek pendinginan LiDAR baru, kirimkan gambar, sampel, dimensi pemasangan, beban panas, suhu target, atau spesifikasi Micro-TEC yang ada kepada kami. Kami dapat mengevaluasi persyaratan dan mengembangkan Micro-TEC yang sesuai untuk konfirmasi sampel sebelum produksi massal.
