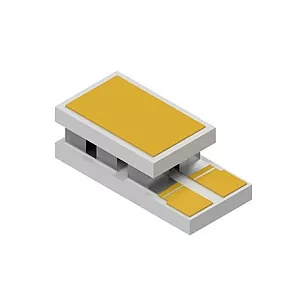

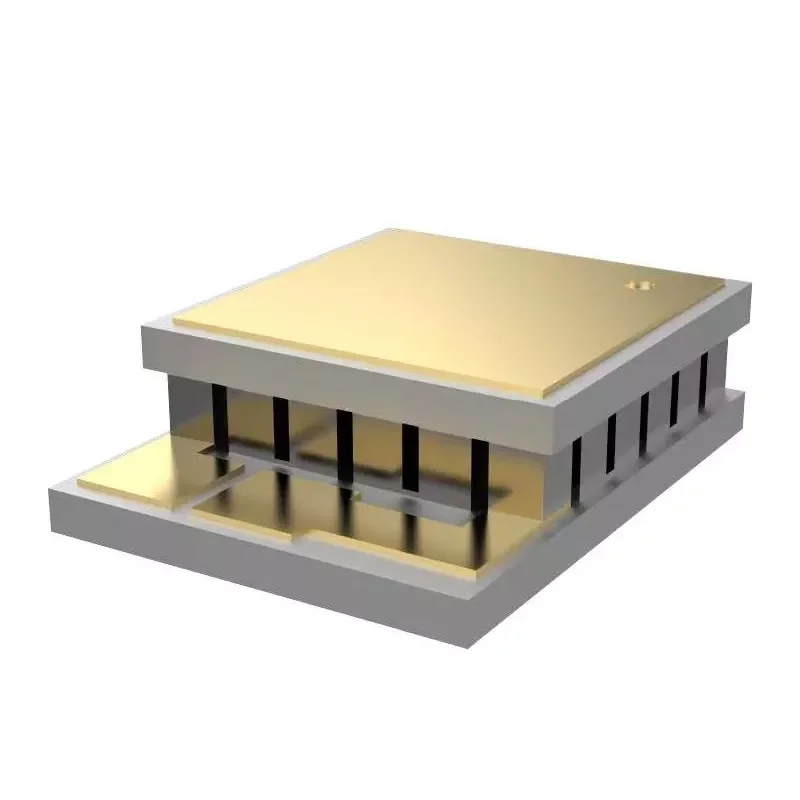

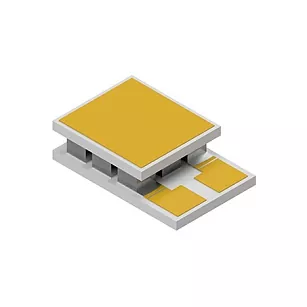

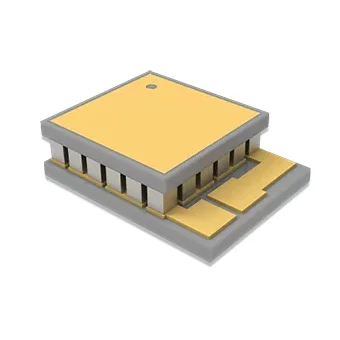

Pendingin Termoelektrik Mikro untuk Optoelektronik

X-Meritan mencakup kemampuan dalam pengembangan material termoelektrik, manufaktur komponen pendingin termoelektrik (TEC), dan desain solusi termal. Pendingin Termoelektrik Mikro untuk perangkat Optoelektronik ini memanfaatkan efek Peltier untuk pendinginan atau pemanasan aktif, sehingga menghilangkan kebutuhan akan kompresor, zat pendingin, atau komponen mekanis yang bergerak. Mereka cocok untuk komponen yang sensitif terhadap suhu seperti dioda laser, perangkat komunikasi optik, fotodetektor, modul lidar, dan komponen optoelektronik kompak lainnya.

Fitur:

●  Desain miniatur, cocok untuk pengemasan optoelektronik dan elektronik presisi dengan ruang terbatas.

●  Mendukung kontrol suhu yang akurat, membantu mengurangi dampak penyimpangan suhu pada kinerja perangkat.

●  Struktur pendingin solid-state, tidak ada bagian yang bergerak, memastikan pengoperasian jangka panjang yang stabil dan andal.

●  Kemampuan suhu tinggi: Cocok untuk aplikasi yang memerlukan kontrol suhu stabil pada suhu lingkungan tinggi.

●  Tidak ada getaran atau kebisingan mekanis: Struktur solid-state cocok untuk sistem optik presisi dan peralatan pengukuran sensitif.

●  Sesuai dengan RoHS, memfasilitasi penerapan dalam proyek pasar global.

Skenario Aplikasi:

●  Kontrol suhu untuk perangkat komunikasi optik, khususnya kontrol suhu periferal untuk dioda laser, DFB, EML, dan TOSA/ROSA.

●  Stabilisasi suhu pemancar dan penerima LiDAR.

●  Sumber cahaya dan unit penginderaan pada peralatan pengujian medis.

●  Meja uji optik presisi dan platform kalibrasi laboratorium.

●  Aplikasi pengemasan memerlukan ukuran kecil, getaran rendah, dan respons cepat.

Spesifikasi dan Kustomisasi

Kriteria Seleksi

Saat memilih Pendingin Termoelektrik Mikro untuk Optoelektronik, pertimbangkan parameter berikut:

Dimensi: Disesuaikan berdasarkan dasar perangkat dan ruang pemasangan

Ketebalan: Harus menyeimbangkan ketahanan termal, gaya penjepitan, dan ruang perakitan

Arus pengoperasian maksimum: Harus sesuai dengan catu daya penggerak dan strategi kontrol suhu

Perbedaan suhu maksimum (Delta Tmax): Tergantung pada kondisi unit pendingin di bagian panas

Kapasitas Pompa Panas (Qmax): Menentukan berapa banyak panas yang dapat dibuang

Resistansi dan Tegangan: Mempengaruhi kerugian drive dan akurasi kontrol

Saat menyesuaikan, kami akan mengonfirmasi:

Dimensi sumber panas: Chip laser, paket TO, mikrosensor, atau modul optoelektronik terintegrasi.

Bahan antarmuka: Pelapisan nikel, kompatibilitas solder, atau persyaratan metalisasi khusus.

Kisaran suhu pengoperasian: Stabilisasi suhu ruangan, pengoperasian suhu rendah, atau kompensasi suhu tinggi.

Persyaratan struktural: Konstruksi ultra-tipis, kepadatan pompa panas lebih tinggi, atau batasan ruang lainnya.

Spesifikasi Teknis

Mengapa Memilih X-Meritan?

Desain Miniatur TEC：Micro TEC sekecil 1,5 × 1,1 mm, dengan ketebalan minimum 0,65 mm.

Kepadatan Pompa Panas Tinggi：Hingga sekitar 43 W/cm², cocok untuk aplikasi kompak dengan fluks panas tinggi.

Keahlian Material Termoelektrik：Pengembangan material termoelektrik internal mendukung kinerja TEC yang dioptimalkan dan desain khusus aplikasi.

Solusi TEC Khusus：Dimensi khusus, karakteristik kelistrikan, konfigurasi material, metalisasi, dan struktur sambungan berdasarkan kebutuhan aplikasi.

Dari Prototipe hingga Produksi：Dukungan mulai dari desain termal dan pengembangan prototipe hingga pengujian dan produksi volume.

Pertanyaan yang Sering Diajukan

Mengapa produk ini lebih cocok untuk perangkat optoelektronik dibandingkan heat sink standar?

Unit pendingin standar hanya menyediakan pendinginan pasif, sehingga suhu perangkat berfluktuasi seiring perubahan suhu sekitar. Pendingin termoelektrik mikro, sebaliknya, secara aktif mengontrol suhu, mengembalikan suhu pengoperasian ke kisaran target, menjadikannya ideal untuk sistem optoelektronik yang sensitif terhadap penyimpangan suhu.

Apa yang harus diprioritaskan dalam proyek dioda laser?

Fokusnya tidak hanya pada pelat pendingin itu sendiri, tetapi pada keseluruhan jalur termal: kontak sumber panas, bahan antarmuka, desain unit pendingin, dan apakah arus penggerak telah disesuaikan dengan benar.

Bisakah X-Meritan menyesuaikan ukuran pendingin termoelektrik (TEC)?

Ya. X-Meritan dapat mengevaluasi ukuran dan konfigurasi khusus berdasarkan gambar teknik, sampel, atau spesifikasi aplikasi. Kustomisasi mencakup dimensi, karakteristik kelistrikan, konfigurasi material P/N, struktur sambungan, dan persyaratan antarmuka.
