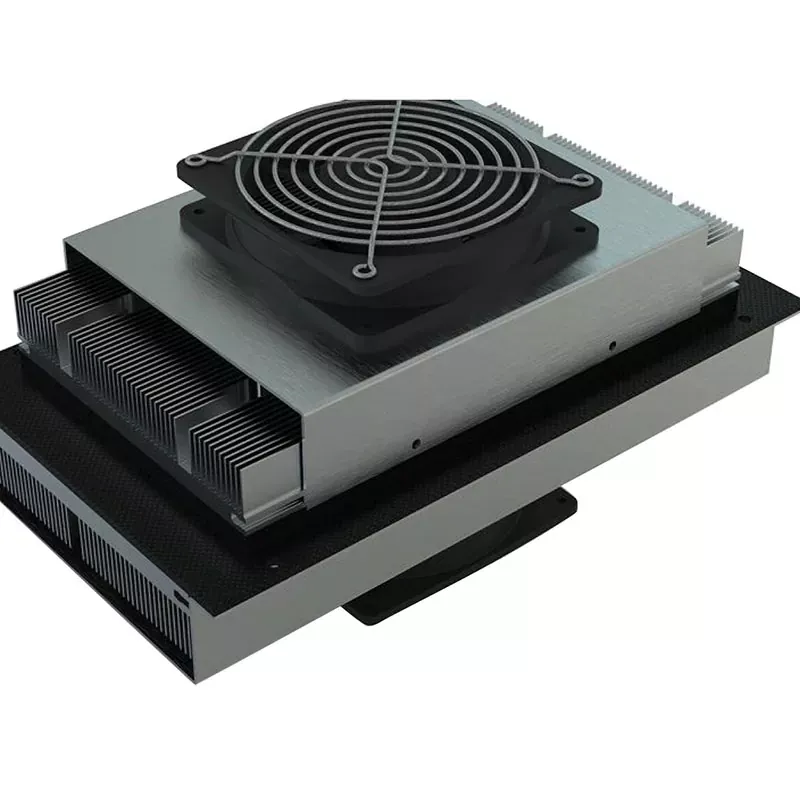

Rakitan Pendingin Termoelektrik Udara-ke-Udara X-meritan menghadirkan solusi manajemen termal solid-state yang ringkas dan sangat terintegrasi. Dengan menghilangkan kompresor konvensional, saluran pendingin, dan loop sirkulasi cairan yang kompleks, rakitan ini memanfaatkan penukar panas sisi udara langsung dan modul termoelektrik semikonduktor dengan keandalan tinggi untuk memfasilitasi pertukaran panas yang efektif, menyederhanakan arsitektur peralatan secara signifikan sekaligus mencegah risiko kebocoran.
Memanfaatkan kemampuan integrasi vertikal X-meritan—yang mencakup bahan termoelektrik mentah dan pengembangan komponen inti hingga desain termal tingkat sistem—setiap perakitan menjalani verifikasi modul 100%, pengujian ketahanan AC, dan pengujian tekanan siklus suhu yang ketat untuk memastikan stabilitas jangka panjang dan keandalan yang tinggi.
Rakitan Pendingin Termoelektrik Udara-ke-Udara menggunakan modul termoelektrik semikonduktor untuk menciptakan perbedaan suhu melalui input daya DC. Sistem pendinginnya tidak memerlukan kompresor atau sirkuit pendingin konvensional.
Komponen pendingin diintegrasikan ke dalam rakitan kompak dibandingkan mengandalkan unit pendingin terpisah. Struktur ini membantu mengurangi ruang pemasangan yang diperlukan di dalam atau di sekitar peralatan elektronik, instrumen, dan sistem tertutup.
Tanpa kompresor atau mekanisme pendinginan mekanis besar lainnya, rakitan ini menghasilkan getaran mekanis minimal selama pengoperasian.
Modul termoelektrik dapat beralih antara pendinginan dan pemanasan dengan membalikkan arah arus DC. Oleh karena itu, satu unit manajemen termal dapat mendukung pengaturan suhu di berbagai kondisi pengoperasian tanpa menambahkan elemen pemanas terpisah untuk kontrol suhu dasar dua arah.
Efek termoelektrik merespons secara langsung perubahan masukan listrik, sehingga keluaran termal dapat disesuaikan melalui sistem kendali. Konfigurasi dengan umpan balik suhu dapat digunakan jika peralatan memerlukan kondisi suhu yang terkontrol dan berulang.
Rakitan Pendingin Termoelektrik Udara-ke-Udara mentransfer panas melalui penukar panas sisi udara dan tidak memerlukan putaran sirkulasi cairan. Hal ini menghilangkan kebutuhan akan pipa pendingin, pompa, reservoir, dan sambungan loop cairan terkait dari arsitektur pendingin.
Rakitan ini dapat dikonfigurasi untuk peralatan yang beroperasi pada rentang suhu luas dari -40°C hingga +85°C. Pemilihan komponen dan konfigurasi perakitan dapat disesuaikan dengan kondisi lingkungan dan pengoperasian peralatan yang diharapkan.
X-Meritan dapat mengonfigurasi rakitan sesuai dengan kapasitas pendinginan, tegangan, arus, dimensi, aliran udara, akurasi kontrol suhu, dan persyaratan pemasangan yang diperlukan. Hal ini memungkinkan unit manajemen termal disesuaikan dengan batasan mekanis dan elektrik dari peralatan target.
|
Parameter |
Spesifikasi |
|
Kapasitas pendinginan |
10W hingga 500W |
|
Tegangan operasi |
DC 12V / 24V / 48V |
|
Arus operasi |
1A hingga 10A |
|
Akurasi kontrol suhu |
±0,1°C hingga ±1°C (dapat disesuaikan) |
|
Kisaran suhu pengoperasian |
-40°C hingga +85°C |
|
Volume udara (ujung dingin) |
20 CFM hingga 200 CFM |
|
Tingkat kebisingan |
≤35dB(A) |
|
Dimensi (P×L×T) |
100×100×50mm hingga 300×300×150mm |
|
Berat |
0,5kg hingga 5kg |
Untuk aplikasi yang tidak memerlukan loop pendingin cair, konfigurasi TEC sisi udara dapat menyederhanakan integrasi sistem.
|
Pertimbangan |
Majelis TEC Udara-ke-Udara |
Pendinginan Berbasis Cairan |
|
Media perpindahan panas |
Udara |
Cairan |
|
Sirkuit pendingin |
Tidak diperlukan |
Tergantung pada arsitektur sistem |
|
Perpipaan cair |
Tidak diperlukan |
Diperlukan |
|
Kekhawatiran kebocoran |
Tidak ada sirkuit cair |
Harus diperhatikan |
|
Instalasi |
Integrasi sisi udara langsung |
Membutuhkan komponen loop cair tambahan |
|
Penggunaan yang umum |
Penutup, instrumen, elektronik |
Sistem beban termal lebih tinggi dan peralatan berpendingin cairan |
|
Kontrol suhu |
Cocok untuk pendinginan lokal dan terkontrol |
Cocok untuk sistem yang dirancang seputar perpindahan panas cair |
Arsitektur yang sesuai bergantung pada kapasitas pendinginan, fluks panas, kondisi sekitar, ruang yang tersedia, aliran udara, dan desain peralatan.
Rakitan Pendingin Termoelektrik Udara-ke-Udara dapat menghilangkan panas yang terkumpul di dalam lemari luar ruangan, peralatan komunikasi, dan penutup elektronik. Sirkulasi udara di sisi dingin mendistribusikan pendinginan ke seluruh selungkup sementara sisi panas membuang panas yang terkumpul ke lingkungan sekitar.
Untuk peralatan laboratorium yang memerlukan suhu stabil dan gangguan mekanis rendah, pendinginan termoelektrik solid-state menghindari getaran kompresor dan sirkulasi zat pendingin. Perakitan dapat dikonfigurasi sesuai kebutuhan termal instrumen analitis dan penelitian.
Komponen sensitif terhadap suhu dalam instrumen diagnostik dan medis memerlukan kondisi termal yang terkendali. Konfigurasi TEC udara-ke-udara dapat memberikan pendinginan atau pemanasan lokal tanpa memasukkan sirkuit cair ke dalam peralatan.
Peralatan pemrosesan, pengujian, laser, dan optik semikonduktor dapat berisi komponen yang kinerjanya berubah seiring suhu. Manajemen termal sisi udara berbasis TEC dapat digunakan jika diperlukan pembuangan panas yang terkontrol dan stabilitas suhu.
Sistem kontrol industri, peralatan inspeksi, dan mesin lain yang beroperasi dalam kondisi lingkungan yang bervariasi dapat menggunakan rakitan untuk mengelola akumulasi panas internal sambil mempertahankan suhu pengoperasian yang ditentukan.
Setiap modul Rakitan Pendingin Termoelektrik Udara-ke-Udara diuji resistivitas listrik, konduktivitas termal, dan koefisien Seebeck sebelum perakitan. Pengujian mengidentifikasi penyimpangan listrik atau termal sebelum modul memasuki sistem pendingin yang telah selesai.
Bahan semikonduktor termoelektrik dievaluasi sifat listrik dan termalnya yang konsisten. Pengukuran figure-of-merit digunakan sebagai bagian dari verifikasi kinerja materi dan modul.
Pengujian resistansi AC dilakukan untuk memverifikasi sambungan listrik internal modul termoelektrik. Pengujian ini dimaksudkan untuk mengidentifikasi resistansi abnormal yang terkait dengan cacat sambungan solder.
Modul termoelektrik yang rusak atau tidak aktif disaring sebelum diintegrasikan. Modul yang gagal dapat menciptakan jalur termal yang tidak efektif dan mengurangi perbedaan suhu yang ada di seluruh unit.
Rakitan yang telah selesai menjalani pengujian kinerja dan tekanan, termasuk perputaran suhu pada rentang pengoperasian tertentu. Pengujian mengevaluasi integritas mekanis dan termal dari rakitan yang telah selesai di bawah perubahan suhu berulang.
X-Meritan bekerja pada material termoelektrik, pengembangan komponen inti, desain manajemen termal, dan pemilihan tingkat sistem. Kemampuan vertikal ini memungkinkan rakitan pendingin dievaluasi mulai dari material TEC dan tingkat modul hingga arsitektur termal sisi udara.
Perusahaan ini melayani aplikasi dalam komunikasi serat optik, peralatan industri dan medis, elektronik otomotif, elektronik konsumen, dan lembaga penelitian. Ruang lingkup teknisnya meliputi pengembangan material termoelektrik, penyesuaian komponen, desain solusi pembuangan panas, dan dukungan pemilihan.
Ini adalah unit manajemen termal solid-state yang menggunakan modul termoelektrik untuk mentransfer panas dari satu aliran udara ke aliran udara lainnya. Penukar panas dan kipas menyediakan sirkulasi udara yang dibutuhkan di sisi dingin dan panas.
Ya. Membalikkan arah arus DC melintasi modul termoelektrik akan membalikkan arah perpindahan panas, memungkinkan rakitan menyediakan pendinginan atau pemanasan.
Mulailah dengan beban panas kontinu dan puncak peralatan, lalu pertimbangkan suhu lingkungan, suhu target, aliran udara, dan kapasitas penolakan panas sisi panas yang tersedia. Kondisi ini harus dievaluasi bersama ketika memilih perakitan.
Ya. Dimensi, konfigurasi aliran udara, struktur pemasangan, persyaratan kelistrikan, dan karakteristik perakitan lainnya dapat dikembangkan sesuai dengan desain peralatan.
Menyediakan kapasitas pendinginan yang diperlukan, suhu lingkungan, suhu target, ruang instalasi yang tersedia, catu daya DC, kondisi aliran udara, lingkungan pengoperasian, dan persyaratan kontrol suhu. Parameter ini memungkinkan konfigurasi rakitan dievaluasi terhadap aplikasi sebenarnya.
Kesesuaiannya bergantung pada beban panas aktual, suhu lingkungan, perbedaan suhu yang diperlukan, aliran udara, dan penolakan panas yang tersedia. Penerapan yang melebihi kapasitas praktis konfigurasi TEC sisi udara harus dievaluasi berdasarkan arsitektur manajemen termal alternatif.
