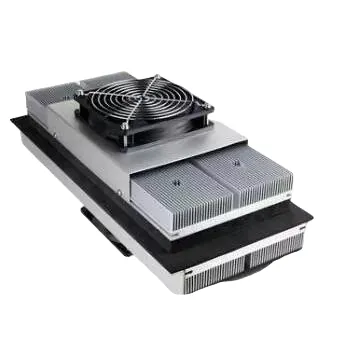

X-Meritan memproduksi Rakitan Pendingin Termoelektrik Langsung ke Udara khusus untuk mengatasi kemacetan termal di ruang industri kompak dan peralatan sensitif. Mengintegrasikan modul Peltier berperforma tinggi, pelat dingin khusus, unit pendingin, dan kipas ke dalam satu sub-rakitan solid-state, solusi ini memberikan pendinginan langsung di tempat tanpa lem organik atau loop cairan. Ini melindungi dioda laser, alat diagnostik medis, dan elektronik telekomunikasi dari getaran mekanis, panas berlebih, dan penurunan kinerja.
Rakitan Pendingin Termoelektrik Langsung ke Udara menggunakan efek Peltier untuk mengusir panas dari permukaan pemasangan target dan membuangnya ke lingkungan sekitar.
Jalur Termal:
Sumber Panas Target → Pelat Sisi Dingin/Pendingin → Modul TEC → Radiator Sisi Panas → Kipas Buang → Udara Sekitar
Ketika daya DC diterapkan, panas yang diserap pada pelat dingin berpindah melintasi elemen semikonduktor ke radiator sisi panas. Kipas sisi panas terus-menerus membuang panas yang terbuang ke udara sekitar, sementara kipas sisi dingin opsional mengalirkan udara dingin ke dalam wadah. Performa keseluruhan bergantung pada beban panas (Qmax), perbedaan suhu target (ΔTmax), arus input (Imax), dan efisiensi heat sink lingkungan.
Perpindahan Termal Permukaan-ke-Udara Langsung: Menyerap panas langsung dari permukaan pemasangan sisi dingin dan membuangnya ke udara sekitar melalui heat sink konveksi paksa.
Keandalan Solid-State: Menghilangkan kompresor, loop pendingin, dan komponen mekanis bergerak (kecuali kipas) untuk pengoperasian senyap dan bebas getaran.
Respon Termal Cepat: Memungkinkan peralihan pemanasan/pendinginan seketika dan pengaturan suhu yang baik dengan menyesuaikan arus DC masukan.
Perakitan Lingkungan Inert: Penyolderan vakum dan pengemasan atmosfer inert mencegah oksidasi internal, pelepasan gas, dan degradasi termal.
Jejak Ringkas & Kasar: Mudah diintegrasikan ke dalam wadah dengan ruang terbatas, lemari telekomunikasi luar ruangan, dan unit diagnostik portabel.
Direkayasa Sesuai Pesanan: Geometri pelat dingin, konfigurasi kipas, voltase pengoperasian, dan kapasitas termal sesuai dengan desain enclosure tertentu.
Penutup Elektronik Presisi Melindungi elektronik kontrol sensitif, catu daya, dan modul otomasi dari kelebihan beban termal dalam wadah tertutup.
Peralatan Diagnostik Medis Rakitan Pendingin Termoelektrik Langsung ke Udara memberikan kontrol termal yang stabil dan bebas getaran untuk penganalisis klinis, komponen pencitraan medis, dan reagen yang sensitif terhadap suhu.
Sistem Optik & Laser Mempertahankan suhu tetap untuk dioda laser berdaya tinggi dan sensor optik untuk menghilangkan penyimpangan panjang gelombang dan distorsi sinyal.
Perangkat Keras Telekomunikasi Memastikan pendinginan berkelanjutan untuk kabinet telekomunikasi luar ruangan dan stasiun pangkalan jarak jauh di mana pemeliharaan kompresor tidak praktis.
1. Kapasitas Pendinginan (Qmax): Konfigurasi TEC satu tahap atau multi tahap yang dirancang untuk menyesuaikan beban panas target.
2. Antarmuka Pelat Dingin: Pola lubang pemasangan khusus, spesifikasi kerataan permukaan, dan dimensi blok dingin pemasangan langsung.
3. Pembuangan Sisi Udara: Profil ekstrusi unit pendingin khusus, integrasi pipa panas, dan pemilihan kipas CFM tinggi/tahan air.
4. Parameter Kelistrikan: Tegangan pengoperasian yang disesuaikan (12V, 24V, 48V DC), batas arus maksimum (Imax), dan termistor/sensor NTC terintegrasi.
5. Perlindungan Lingkungan: Kipas opsional dengan rating IP, pelapis konformal, dan perawatan permukaan anti-korosi untuk lingkungan luar ruangan yang keras.
Kontrol Manufaktur In-House: Pengawasan penuh mulai dari pengujian semikonduktor hingga perakitan akhir, penyolderan vakum, dan penyegelan kedap udara.
Standar Kualitas yang Ketat: 100% rakitan menjalani pengujian ketahanan AC (Rac), konduktivitas termal, dan koefisien Seebeck yang ketat.
Sinergi Material Tingkat Lanjut: Didukung oleh material termoelektrik ekstrusi berkekuatan tinggi internal untuk efisiensi termal yang unggul dan masa operasional yang lama.
Prototipe hingga Produksi Volume: Dukungan teknis lengkap mulai dari simulasi termal awal dan tata letak CAD hingga produksi volume.
Ini adalah unit manajemen termal solid-state yang menggunakan modul Peltier untuk menarik panas langsung dari permukaan padat atau pelat dingin dan membuangnya ke udara sekitar menggunakan heat sink dan kipas berpendingin udara.
Rakitan langsung ke udara ideal ketika sumber panas dapat dipasang langsung ke pelat dingin atau ketika pemasangan loop cairan, pompa, dan pipa tidak praktis karena kendala ruang, berat, atau pemeliharaan.
Ya. Dengan membalikkan polaritas arus DC yang diterapkan, modul termoelektrik membalikkan arah aliran panas, memungkinkan peralihan yang mulus antara pemanasan aktif dan pendinginan.
Untuk menentukan konfigurasi optimal, berikan target beban panas (Qc), perbedaan suhu yang diperlukan (ΔT), suhu lingkungan maksimum, ruang instalasi yang tersedia/batasan CAD, dan tegangan DC yang diinginkan.
