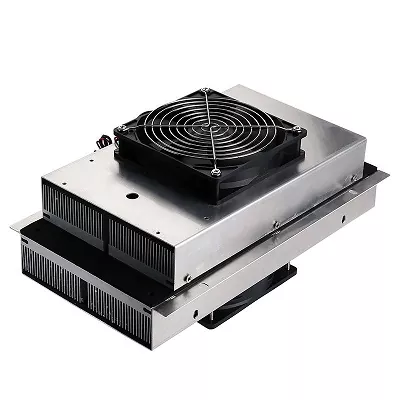

Rakitan Pendingin Termoelektrik Cair-ke-Cair

Rakitan Pendingin Termoelektrik Cair-ke-Cair memanfaatkan efek Peltier dari TEC (Pendingin Termoelektrik), menukar panas dengan ujung dingin dan panas TEC melalui dua loop cairan independen, sehingga mencapai pendinginan aktif atau pemanasan media cair.

Jika Anda membutuhkan komponen tersebut, jangan ragu untuk menghubungi X-Meritan; kami akan memberi Anda desain solusi khusus dan layanan dukungan teknis.

Komponen Inti

1. Chip Pendingin Termoelektrik (Modul TEC): Elemen konversi termoelektrik inti. Ketika arus searah diterapkan, panas diserap di satu sisi dan dilepaskan di sisi lain.

2. Blok Cairan Sisi Dingin: Cairan sirkulasi target mengalir melalui area ini, memindahkan panas ke sisi dingin TEC, sehingga mendinginkan cairan.

3. Blok Cairan Sisi Panas: Air pendingin atau cairan pendingin mengalir melalui area ini, membawa panas yang dihasilkan oleh sisi panas TEC, sehingga menghilangkan panas sistem.

4. Media Penghantar Termal dan Struktur Penyegel: Memastikan konduksi panas yang efisien dan mencegah kebocoran cairan.

Alur Kerja: Cairan Target → Mengalir melalui blok cairan sisi dingin → Panas diserap oleh TEC → Ditransfer ke blok cairan sisi panas → Air pendingin membawa panas.

Mengapa Menggunakan Struktur Cair-ke-Cair?

1. Efisiensi Perpindahan Panas Tinggi dan Kepadatan Daya

Konduktivitas termal cairan jauh lebih tinggi daripada udara: konduktivitas termal air lebih dari 20 kali lipat udara, dan kapasitas panas spesifiknya 4 kali lipat udara.

Koefisien konveksi perpindahan panas yang tinggi: Ketika cairan mengalir melalui pendingin cair, efisiensi perpindahan panas mencapai sangat tinggi, memastikan ketahanan termal yang rendah pada sisi panas dan dingin TEC, mencapai perpindahan panas berdaya tinggi dalam volume kecil.

2. Kontrol Suhu Tingkat Mikro

Perpindahan panas fluida yang seragam: Media cair dapat melekat erat pada saluran mikro di dalam pendingin cair, menghilangkan titik panas lokal.

Stabilitas suhu: Dengan sirkuit penggerak PID dan sensor suhu presisi tinggi, sistem cair-ke-cair dapat menstabilkan suhu keluar dari cairan yang bersirkulasi dalam ±0,01~0,1°C.

3. Lingkungan Cleanroom yang Sangat Tenang dan Terisolasi

Isolasi lingkungan: Sistem Cair-ke-Cair dapat menghantarkan panas melalui pipa air ke sistem sirkulasi utama berpendingin air di ruangan yang berdekatan atau di luar ruangan untuk pembuangan, sehingga tidak ada gangguan aliran udara dan tidak ada polusi debu sekunder. Bebas getaran dan kebisingan rendah: Komponennya sendiri tidak memiliki bagian mekanis yang bergerak seperti kipas, sehingga menghilangkan kemungkinan getaran mikro mekanis.

4. Mengatasi Keterbatasan Suhu Tinggi

Sistem Liquid to Liquid dapat secara paksa mengurangi suhu permukaan panas TEC dengan menghubungkan ke jaringan air pendingin pabrik eksternal yang bersuhu lebih rendah, sehingga mempertahankan perbedaan suhu pengoperasian yang besar.

Cair ke Cair vs. TEC Berpendingin Udara Tradisional

Parameter Produk

Skenario Aplikasi

Rakitan Pendingin Termoelektrik Cair-ke-Cair digunakan dalam bidang industri, medis, dan penelitian ilmiah yang memerlukan stabilitas suhu tinggi dan efisiensi pertukaran panas:

● Medis dan Bioanalitik: Kontrol suhu cairan yang tepat pada alat analisa darah, instrumen amplifikasi gen PCR, dan peralatan dialisis.

● Peralatan Semikonduktor dan Laser: Kontrol suhu sirkuit pendingin cair lokal pada laser semikonduktor berdaya tinggi dan mesin litografi.

● Instrumen Analisis Industri: Sistem pendingin reagen dan sampel dalam kromatografi dan spektrometer massa.

● Energi dan Laboratorium Baru: Pengujian manajemen termal baterai dan sirkulasi cairan yang dikontrol suhu dalam proses reaksi kimia yang presisi.

Layanan Dukungan Teknis X-Meritan

1. Desain dan Evaluasi Solusi

X-Meritan akan secara akurat menghitung penyerapan panas, perbedaan suhu pengoperasian, serta batasan tegangan dan arus berdasarkan lingkungan aplikasi pelanggan.

Kami kemudian memberikan saran desain sistem manajemen termal secara keseluruhan, termasuk pendingin udara, pendingin cair, dan konduksi pipa panas.

2. Perkembangan Sekunder yang Disesuaikan

Kami mendukung parameter struktural dan kelistrikan yang disesuaikan berdasarkan gambar CAD atau sampel fisik yang disediakan pelanggan. Kami menawarkan layanan opsional seperti bahan substrat keramik yang berbeda, struktur tidak beraturan, timah khusus, dan penyegelan tahan lembab.

3. Pembuatan Prototipe dan Verifikasi Pengujian Gratis

Setelah konfirmasi solusi, sebelum produksi massal, kami akan mengirimkan sampel presisi tinggi dan memandu pelanggan dalam mengoptimalkan ketahanan termal kontak permukaan dingin/panas, mengendalikan tekanan instalasi, dan menyetel sinyal penggerak PWM.

4. Jaminan Kualitas dan Pengiriman Produksi Massal

Memanfaatkan mesin pick-and-place, mesin curing, mesin solder reflow, tungku celup timah, dan mesin penyegel yang sepenuhnya otomatis di pabrik kami, kami memastikan konsistensi batch.

Jika produk gagal memenuhi standar karena masalah kualitas produksi, X-Meritan berjanji akan memberikan kompensasi penuh dan layanan penggantian.

Pertanyaan Umum

T: Apakah laju aliran cairan mempengaruhi kinerja pendinginan TEC?

J: Ya. Laju aliran cairan mempengaruhi kapasitas pertukaran panas baik pada sisi dingin maupun panas.

Jika laju aliran terlalu rendah, panas mungkin tidak dapat dihilangkan tepat waktu; jika laju aliran terlalu tinggi, tekanan pompa dan konsumsi energi sistem harus dipertimbangkan secara bersamaan.

Oleh karena itu, laju aliran, suhu masuk, suhu keluar, dan beban panas harus dievaluasi secara keseluruhan ketika memilih model.

T: Apakah pengoperasian yang berkepanjangan akan menyebabkan kerak atau penyumbatan di dalam blok pendingin cair?

J: Menggunakan air keran yang tidak diolah dapat menyebabkan kerak atau biofouling di dalam saluran mikro. Disarankan untuk menggunakan air deionisasi atau cairan sirkulasi dengan jumlah penghambat korosi dan jamur yang sesuai.

Jika terjadi penurunan efisiensi pertukaran panas, sirkuit air dapat dibilas dan dipelihara secara teratur dengan larutan pembersih yang bersifat asam lemah.

T: Cairan pendingin apa yang digunakan oleh Rakitan Pendingin Termoelektrik Cair-ke-Cair?

J: Air deionisasi atau larutan etilen glikol encer direkomendasikan. Catatan penting:

1. Hindari mencampur logam yang berbeda: Mencampur logam yang berbeda dalam sirkuit pendingin cair dapat menyebabkan korosi elektrokimia.

2. Mencegah kebocoran cairan: Kebanyakan cairan pendingin bersifat konduktif; selalu putuskan sambungan catu daya saat menambah atau menguras cairan pendingin.

3. Insulasi ujung dingin: Penukar panas ujung dingin memerlukan insulasi untuk mengurangi risiko kondensasi.
