Dirancang untuk mengatasi masalah degradasi antarmuka dan difusi solder selama perakitan pendingin termoelektrik (TEC), X-MeritanIrisan dengan Penghalang Difusimenyediakan komponen yang sangat stabil dan siap dirakit untuk manajemen termal tingkat lanjut. Dengan memperkenalkan penghalang berbasis nikel yang tepat antara substrat Bi₂Te₃-Sb₂Te₃ dan permukaan yang dapat disolder, irisan ini secara efektif mengurangi migrasi unsur, menstabilkan hambatan listrik dan kekuatan mekanik melalui siklus termal yang berulang.
Halaman ini mencakup struktur kerja, spesifikasi teknis, opsi pelapisan, panduan pemilihan, dan cakupan penyesuaian untuk irisan penghalang difusi yang digunakan dalam manufaktur TEC. Jika Anda membandingkan pemasok,hubungi tim teknik kamiuntuk memastikan struktur dan dimensi penghalang untuk proses perakitan Anda.

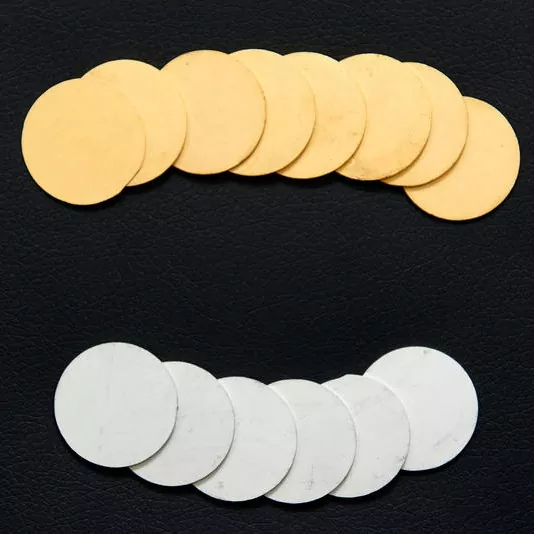

Irisan dengan Penghalang Difusi adalah irisan bahan termoelektrik yang telah diproses sebelumnya dengan struktur metalisasi pelindung yang dirancang untuk mengontrol interaksi antara substrat termoelektrik dan solder yang digunakan selama perakitan TEC.
Bahan dasarnya adalah ingot termoelektrik Bi₂Te₃-Sb₂Te₃ yang diekstrusi. Setelah pemrosesan presisi, penghalang difusi berbasis nikel diterapkan antara bahan termoelektrik dan lapisan eksternal yang dapat disolder. Hal ini menciptakan antarmuka terkontrol yang membantu membatasi migrasi unsur yang tidak diinginkan dan reaksi antarmuka selama penyolderan dan siklus termal berikutnya.
Penghalang ini sangat penting karena bahan termoelektrik dan solder memiliki sifat kimia dan fisik yang berbeda. Selama pemanasan dan pendinginan berulang, interaksi yang tidak terkendali pada antarmuka dapat menyebabkan perubahan hambatan listrik, degradasi mekanis, atau kerusakan sambungan solder.
Irisan ini termasuk yang lebih luasbahan termoelektrikkeluarga produk dan biasanya digunakan bersama-samapendingin termoelektrik, rakitan pendingin termoelektrikDanpengontrol suhudalam sistem manajemen termal yang lengkap.
Struktur metalisasi inti menggunakan penghalang difusi berbasis nikel antara substrat Bi₂Te₃-Sb₂Te₃ dan lapisan luar yang dapat disolder.
Lapisan perantara ini membantu mengontrol pergerakan konstituen solder menuju material termoelektrik dan menyediakan antarmuka yang lebih stabil untuk perakitan TEC. Konfigurasi multi-lapisan dapat dipilih sesuai dengan proses penyolderan yang diinginkan dan lingkungan pengoperasian.
Daripada mengandalkan lapisan permukaan tunggal, X-Meritan dapat menyediakan struktur metalisasi multi-lapisan di mana lapisan berbeda menjalankan fungsi berbeda.
Lapisan penghalang bagian dalam berfokus pada pemisahan material dan kontrol difusi, sedangkan lapisan luar yang dapat disolder dipilih sesuai dengan proses penyambungan.
Pelapisan timah tanpa listrik tersedia pada ukuran sekitar 7 ± 2 μm.
Permukaan timah memberikan afinitas solder yang baik untuk proses penyolderan konvensional dan dapat digunakan dengan sistem solder bertimbal dan bebas timah, bergantung pada proses perakitan pelanggan.
Konfigurasi ini umumnya sesuai bila persyaratan utama adalah permukaan praktis yang dapat disolder untuk produksi TEC standar.
Untuk aplikasi yang membutuhkan lapisan emas tipis, X-Meritan menawarkan pelapisan emas tanpa listrik dengan ketebalan Au kurang dari 0,2 μm.
Emas memberikan permukaan dengan ketahanan oksidasi yang baik dan dapat dipertimbangkan untuk aplikasi yang menggunakan solder AuSn atau di mana diperlukan karakteristik permukaan yang terkontrol.
Teknologi "H" yang dipatenkan X-Meritan menggabungkan lapisan aluminium sekitar 150 μm ke dalam struktur penghalang multi-lapis.
Konfigurasi ini ditujukan untuk aplikasi yang menghadapi transisi suhu yang menuntut. Dengan memasukkan lapisan aluminium tambahan ke dalam struktur metalisasi, desain ini mengatasi tekanan yang terkait dengan ekspansi dan kontraksi termal yang berulang.
Opsi ini dapat dievaluasi untuk aplikasi luar angkasa, industri berat, dan aplikasi TEC lainnya di mana siklus termal merupakan pertimbangan desain yang signifikan.
Bahan termoelektrik dapat digiling dan diiris sesuai gambar pelanggan. Ketepatan pemotongan yang ditentukan kira-kira ±15 μm, sedangkan ketebalan irisan minimum adalah 0,3 mm.
Irisan yang telah diproses sebelumnya dapat mengurangi jumlah persiapan bahan yang dibutuhkan oleh produsen TEC dan memberikan dimensi yang mendekati persyaratan operasi perakitan selanjutnya.
| Parameter | Spesifikasi |
|---|---|
| Bahan Dasar | Ingot Bi₂Te₃-Sb₂Te₃ yang diekstrusi |
| Ketebalan Irisan Minimum | ≥ 0,3 mm |
| Ketebalan | Dapat disesuaikan sesuai dengan gambar pelanggan |
| Pemotongan Presisi | ±15 mikron |
| Penghalang Difusi | Struktur multi-lapisan berbasis nikel |
| Pelapisan Timah Tanpa Listrik | 7 ± 2 mikron |
| Pelapisan Emas Tanpa Listrik | <0,2 μm Au |
| Teknologi "H". | Sekitar 150 μm lapisan penghalang Al |
| Penggilingan & Pemotongan | Tersedia sesuai gambar |
| Konfigurasi Metalisasi | Dapat disesuaikan sesuai dengan aplikasi |
| Aplikasi | Pendinginan termoelektrik dan manufaktur TEC |
Toleransi dimensi, struktur metalisasi, dan spesifikasi pelapisan harus dikonfirmasi sesuai dengan desain akhir TEC dan proses perakitan. Kirim gambar Anda keteknisi penjualan kamiuntuk tinjauan kelayakan.
Substrat standar adalah bahan termoelektrik Bi₂Te₃-Sb₂Te₃ yang diekstrusi. Mulailah dengan memastikan komposisi termoelektrik yang diperlukan, dimensi material, ketebalan irisan, dan kondisi pengoperasian TEC yang diinginkan.
Untuk perakitan TEC konvensional, penghalang difusi berbasis nikel dapat memberikan pemisahan antara substrat termoelektrik dan permukaan yang dapat disolder.
Jika aplikasi melibatkan perputaran suhu yang signifikan, konfigurasi multi-lapisan yang lebih kompleks dapat dievaluasi. Struktur yang diperlukan harus ditentukan berdasarkan profil termal aktual dan konstruksi modul.
Timah tanpa listrik umumnya cocok jika digunakan penyolderan konvensional, diperlukan penyolderan bebas timbal, permukaan penyolderan yang relatif lebih tebal lebih disukai, atau biaya produksi merupakan pertimbangan penting.
Emas tanpa listrik dapat dipertimbangkan ketika penyolderan AuSn diperlukan, oksidasi permukaan perlu dikontrol, lapisan emas tipis lebih disukai, atau aplikasi memerlukan permukaan atau karakteristik listrik tertentu.
Jumlah dan tingkat keparahan siklus suhu harus dipertimbangkan ketika memilih konfigurasi metalisasi. Aplikasi dengan transisi yang sering antara kondisi panas dan dingin mungkin memerlukan pertimbangan tambahan mengenai ekspansi termal, tegangan antarmuka, dan integritas lapisan penghalang.
Untuk aplikasi ini, teknologi "H" yang dipatenkan X-Meritan dapat dievaluasi sebagai konfigurasi alternatif.
Berikan ketebalan irisan, panjang, lebar, toleransi, dan persyaratan permukaan yang diperlukan pada gambar teknik. Ketepatan pemotongan yang ditentukan sekitar ±15 μm dapat mendukung pelanggan yang memerlukan dimensi terkontrol untuk perakitan TEC hilir dan penanganan otomatis.
X-Meritan berfokus pada teknologi pendingin semikonduktor dan termoelektrik, dengan kemampuan yang mencakup pengembangan material termoelektrik, penyesuaian komponen, desain solusi pembuangan panas, dan dukungan pemilihan proses.
Desain TEC yang berbeda mungkin memerlukan dimensi irisan, ketebalan, permukaan akhir, dan struktur metalisasi yang berbeda. X-Meritan dapat memproses material sesuai gambar pelanggan dan spesifikasi teknis.
Materi yang disediakan ditujukan untuk pelanggan yang terlibat dalam pengembangan dan pembuatan modul termoelektrik. Penggilingan, pemotongan, dan metalisasi yang presisi dapat membantu mengurangi jumlah langkah persiapan yang diperlukan sebelum perakitan.
Solusi termoelektrik X-Meritan melayani aplikasi termasuk komunikasi serat optik, peralatan industri dan medis, elektronik otomotif, elektronik konsumen, dan lembaga penelitian. Perusahaan ini memberikan dukungan teknis untuk aplikasi yang memerlukan pendinginan semikonduktor terkontrol dan manajemen suhu yang tepat, termasuk pengembangan komponen yang disesuaikan. Anda dapat meninjau latar belakang kami dihalaman profil perusahaanatau jelajahi sepenuhnyarangkaian produk.
Irisan penghalang difusi adalah salah satu elemen dari sistem termoelektrik yang lengkap. Tergantung pada proyek Anda, lini produk berikut mungkin juga relevan:
Bahan dasar ingot Bi₂Te₃-Sb₂Te₃ yang digunakan untuk menghasilkan irisan penghalang difusi, tersedia dalam komposisi standar dan khusus.
Modul pendingin Peltier solid-state untuk kontrol suhu yang presisi pada peralatan optoelektronik, medis, dan industri.
Rakitan TEC terintegrasi yang menggabungkan modul pendingin, unit pendingin, dan antarmuka termal untuk integrasi sistem yang lebih cepat.
Pengontrol loop tertutup disesuaikan dengan pendingin standar dan mikro TE untuk pengaturan suhu yang stabil dan berakurasi tinggi.
Mereka digunakan sebagai komponen material termoelektrik logam dalam manufaktur TEC. Penghalang difusi membantu mengontrol interaksi dan migrasi unsur antara substrat termoelektrik Bi₂Te₃-Sb₂Te₃ dan sistem solder selama perakitan dan siklus termal.
Selama penyolderan dan pemanasan serta pendinginan berulang, komponen solder dapat berinteraksi dengan bahan termoelektrik. Penghalang berbasis nikel menyediakan antarmuka perantara yang membantu membatasi difusi dan reaksi antarmuka yang tidak diinginkan, sehingga mendukung kinerja listrik dan mekanik yang lebih stabil.
Nikel menyediakan antarmuka logam yang relatif stabil antara substrat termoelektrik dan permukaan yang dapat disolder. Dalam struktur metalisasi multi-lapis, ini berfungsi sebagai penghalang perantara sekaligus memungkinkan lapisan luar dioptimalkan untuk penyolderan.
Timah tanpa listrik berukuran sekitar 7 ± 2 μm dan ditujukan terutama untuk aplikasi penyolderan konvensional. Emas tanpa listrik memiliki kandungan Au kurang dari 0,2 μm dan dapat dipilih untuk aplikasi yang memerlukan permukaan tahan oksidasi atau penyolderan AuSn.
Pilihan yang tepat bergantung pada bahan solder pelanggan, suhu penyambungan, proses perakitan, dan persyaratan aplikasi.
Teknologi "H" yang dipatenkan ditujukan untuk kondisi siklus termal yang menuntut. Ini menggabungkan lapisan aluminium sekitar 150 μm ke dalam struktur penghalang multi-lapisan dan dapat dievaluasi untuk aplikasi seperti sistem TEC dirgantara dan industri berat.
Konfigurasi sebenarnya harus ditentukan berdasarkan kisaran suhu pengoperasian, profil siklus termal, dan konstruksi modul.
Ketebalan minimum yang ditentukan adalah 0,3 mm. Ketebalan sebenarnya dapat disesuaikan sesuai dengan gambar teknis dan persyaratan aplikasi pelanggan.
Ya. X-Meritan dapat memberikan dimensi dan pemrosesan yang disesuaikan sesuai dengan gambar pelanggan. Presisi pemotongan yang ditentukan kira-kira ±15 μm.
Ya. X-Meritan dapat memasok bahan termoelektrik yang telah mengalami penggilingan, pemotongan presisi, pemrosesan penghalang difusi, dan perawatan permukaan yang dapat disolder yang diperlukan. Hal ini dapat membantu produsen TEC mengurangi persiapan material tambahan sebelum perakitan.
Kirimkan gambar Anda, ketebalan irisan, preferensi pelapisan, dan perkiraan volume tahunan. Teknisi kami akan mengonfirmasi struktur penghalang, mengusulkan konfigurasi metalisasi yang paling sesuai, dan membalas dengan harga langsung dari pabrik.
