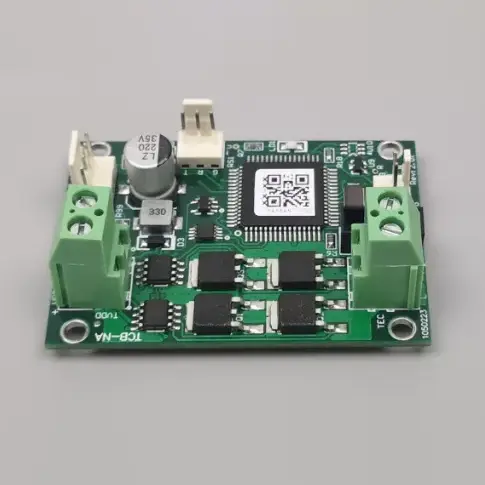

Pengontrol Suhu TCB-NA untuk Pendingin Standar

Pengontrol Suhu X-Meritan TCB-NA untuk Pendingin Standar adalah modul kontrol suhu untuk pendingin termoelektrik (TEC) standar, yang mendukung pendinginan dan pemanasan. Ini memberikan akurasi kontrol suhu ±0,1°C, arus TEC 0–10A, dan rentang kontrol -20°C hingga +100°C.

Dengan antarmuka serial ASCII standar, penginderaan suhu 10K NTC, dan struktur ringkas 60 × 42 × 26,5 mm, TCB-NA dirancang untuk integrasi langsung ke dalam sistem manajemen termal industri dan komersial.

Spesifikasi Teknis

Nilai NTC B dapat disesuaikan. Nilai B yang berbeda mempengaruhi pengukuran suhu absolut tetapi tidak mengubah akurasi kontrol dasar.

Fungsi Kontrol

Pemanasan dan Pendinginan

Pengontrol mengukur suhu melalui sensor NTC dan menyesuaikan arah TEC sesuai dengan setpoint. Hal ini memungkinkan modul yang sama menyediakan pemanasan dan pendinginan tanpa perangkat keras kontrol terpisah.

Peraturan HIDUP/MATI

Metode kontrol ON/OFF dirancang untuk menjaga suhu stabil dalam aplikasi TEC standar, termasuk dioda laser dan peralatan laboratorium.

Antarmuka Serial

Pengaturan suhu dan pemantauan real-time dapat dikelola melalui protokol serial ASCII. Alat serial umum seperti Windows HyperTerminal dapat digunakan selama pengaturan dan pengujian.

Alarm khusus dan sinyal “siap” memberikan umpan balik status pengoperasian, sedangkan input pematian TEC memungkinkan sistem host menonaktifkan pengoperasian TEC bila diperlukan.

Pencocokan Kekuatan

Tegangan TEC

Pencocokan voltase sangat penting karena Pengontrol Suhu TCB-NA untuk Pendingin Standar tidak memberikan batasan voltase output internal. Tegangan suplai tidak boleh melebihi tegangan pengenal TEC yang terhubung.

Misalnya, saat menggunakan TEC 12V, catu daya sistem harus dipilih sesuai.

Riak Kekuatan

Operasi peralihan pengontrol dapat meningkatkan riak pada catu daya peralihan yang terhubung. Jika sistem berisi papan lain yang sensitif terhadap gangguan listrik atau EMI, catu daya terpisah untuk pengontrol mungkin lebih baik.

Kinerja Suhu

Rentang Sensor

10K NTC yang terhubung mendukung rentang pengukuran tertentu -30°C hingga +147°C, sedangkan kontrol suhu aktif ditentukan dari -20°C hingga +100°C.

Ketepatan

Akurasi kontrol suhu yang ditentukan dan akurasi suhu yang disetel keduanya ±0,1°C. Performa sistem sebenarnya juga dapat dipengaruhi oleh toleransi NTC, penempatan sensor, kontak termal, karakteristik TEC, pembuangan panas, dan kondisi sekitar.

Untuk aplikasi yang memerlukan stabilitas suhu yang ketat, pengujian harus dilakukan dengan TEC akhir, sensor, beban, dan struktur mekanis.

Area Aplikasi

Dioda Laser

Pengontrol dapat menjaga lingkungan termal yang stabil untuk sistem dioda laser di mana suhu secara langsung mempengaruhi kinerja pengoperasian.

Peralatan Laboratorium

Sangat cocok untuk instrumen laboratorium yang memerlukan pemanasan dan pendinginan termoelektrik standar dengan pengaturan suhu yang stabil.

Sistem Industri

Peralatan industri dapat menggunakan modul ini untuk kontrol TEC tujuan umum yang mengutamakan pemasangan kompak, komunikasi serial, dan efisiensi biaya.

Peralatan Cerdas

Arsitektur yang berorientasi pada biaya membuat pengontrol ini cocok untuk manufaktur peralatan pintar dan aplikasi volume lainnya yang memerlukan kontrol suhu standar.

TCB-NA atau TCB-NE?

TCB-NA cocok bila proyek mengutamakan pengendalian suhu standar dan efisiensi biaya. Untuk aplikasi yang memerlukan manajemen energi lebih canggih atau fungsi kontrol suhu tingkat lebih tinggi, seri TCB-NE mungkin lebih tepat.

Pemilihan harus didasarkan pada tegangan TEC, arus, suhu target, persyaratan kontrol, efisiensi, dan arsitektur sistem.

Persyaratan Pengadaan

Sebelum memesan, pembeli harus mengonfirmasi voltase pengenal TEC, arus maksimum, voltase catu daya, suhu target, akurasi yang diperlukan, spesifikasi NTC, persyaratan komunikasi, dan lingkungan pengoperasian.

X-Meritan mengoperasikan pabriknya sendiri di Tiongkok, yang mencakup perakitan PCB dan kalibrasi akhir. Tim tekniknya dapat memberikan dukungan teknis untuk pencocokan tegangan TEC, manajemen riak daya, dan persyaratan konfigurasi. Inventaris komponen standar dan logistik luar negeri mendukung pengadaan OEM dan volume.

Catatan Instalasi

Catu daya harus kompatibel dengan rating TEC. Melebihi tegangan TEC dapat menyebabkan beban berlebih pada komponen karena Pengontrol Suhu TCB-NA untuk Pendingin Standar tidak memiliki batasan tegangan output internal.

Spesifikasi arus 0–10A harus dievaluasi bersama dengan TEC, kabel, konektor, dan catu daya. Pembuangan panas yang tepat juga diperlukan untuk sistem termoelektrik yang lengkap.

Saat menyambungkan perangkat elektronik sensitif lainnya ke catu daya switching yang sama, periksa kinerja riak dan EMI sebelum integrasi sistem akhir.

Pertanyaan yang Sering Diajukan

Berapakah tegangan TEC yang dapat didukung oleh TCB-NA?

Pengontrol mendukung tegangan TEC dari 5V hingga 27V. Tegangan TEC harus sama atau lebih tinggi dari tegangan suplai papan. Karena TCB-NA tidak memiliki batasan tegangan keluaran internal, catu daya tidak boleh melebihi tegangan pengenal TEC.

Berapa arus TEC maksimum?

Pengontrol Suhu TCB-NA untuk Pendingin Standar mendukung rentang arus TEC 0–10A. Arus pengoperasian sebenarnya harus dipilih berdasarkan peringkat TEC, beban termal, kabel, konektor, dan kapasitas catu daya.

Bisakah pengontrol menyediakan pemanasan dan pendinginan?

Ya. Arsitektur kontrol dua arah memungkinkan TEC beroperasi dalam mode pemanasan dan pendinginan, sehingga memungkinkan untuk mempertahankan suhu target dalam kondisi lingkungan yang berubah.

Sensor suhu apa yang digunakan pengontrol?

Konfigurasi standar menggunakan 10K NTC dengan nilai B default 3950. Nilai B dapat disesuaikan sesuai kebutuhan aplikasi. Rentang pengukuran yang ditentukan adalah -30°C hingga +147°C, dengan rentang kendali -20°C hingga +100°C.

Bagaimana TCB-NA dapat dikontrol atau dipantau?

Pengontrol menggunakan antarmuka serial ASCII standar untuk pengaturan suhu dan pemantauan waktu nyata. Ini juga memberikan alarm dan sinyal status "siap" serta input penghentian TEC untuk integrasi dengan sistem kontrol host.
