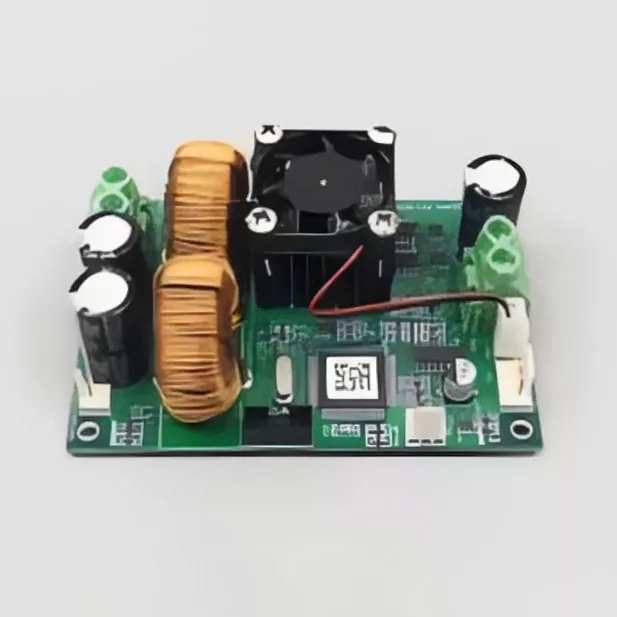

Pengontrol Suhu TCB-NE dengan Presisi Tinggi

Pengontrol Suhu TCB-NE dengan Presisi Tinggi dari pabrikan X-meritan dirancang untuk mengatur modul pendingin termoelektrik (TEC) melalui umpan balik suhu real-time dan kontrol loop tertutup.

Pengontrol ini menggabungkan penggerak daya TEC, pengukuran suhu, algoritma kontrol, dan fungsi komunikasi pada satu platform PCB. Termistor 10K NTC memberikan umpan balik suhu, sedangkan algoritma kontrol PID secara terus menerus menyesuaikan daya keluaran TEC sesuai dengan perbedaan antara suhu yang diukur dan nilai target yang telah ditetapkan.

Driver H-bridge terintegrasi mengontrol arah arus TEC, memungkinkan operasi pendinginan dan pemanasan dengan satu modul termoelektrik. Antarmuka RS-232 memungkinkan koneksi dengan komputer, pengontrol tertanam, dan peralatan otomatis untuk konfigurasi parameter, pemantauan suhu, dan kontrol status pengoperasian.

Spesifikasi Teknis

Bagaimana Cara Kerja Pengontrol Suhu TCB-NE?

TCB-NE beroperasi melalui proses kontrol suhu loop tertutup.

Termistor 10K NTC mengukur suhu komponen yang dikontrol dan mengirimkan data umpan balik ke pengontrol. Algoritma PID membandingkan suhu yang diukur dengan suhu target dan menghitung penyesuaian keluaran TEC yang diperlukan.

Driver H-bridge mengatur arah dan besarnya arus TEC:

● Arah arus positif memungkinkan pengoperasian pendinginan.

● Arah arus balik memungkinkan pengoperasian pemanasan.

● Penyesuaian PWM mengontrol keluaran daya TEC sesuai dengan kebutuhan termal.

Melalui penyesuaian umpan balik yang berkelanjutan, pengontrol menjaga stabilitas suhu di bawah perubahan kondisi sekitar dan beban termal.

Fitur Utama

Driver TEC H-Bridge untuk Pendinginan dan Pemanasan Dua Arah

TCB-NE mengintegrasikan arsitektur driver TEC H-bridge untuk mengontrol arah arus tanpa sirkuit pengalihan polaritas eksternal.

Fungsi utamanya meliputi:

● Kontrol arus TEC dua arah untuk pengoperasian pemanasan dan pendinginan.

● Dukungan untuk modul TEC dengan hambatan listrik 4Ω hingga 40Ω.

● Koneksi langsung antara pengontrol dan modul TEC.

● Peralihan arah arus elektronik melalui sirkuit driver terintegrasi.

Desain H-bridge memungkinkan satu modul TEC menyediakan fungsi penurunan suhu dan peningkatan suhu.

Pengaturan Suhu Loop Tertutup PID

Pengontrol Suhu TCB-NE dengan Presisi Tinggi menggunakan umpan balik suhu dan algoritma PID untuk mempertahankan kondisi suhu yang telah ditetapkan.

Fungsi kontrol meliputi:

● Umpan balik suhu real-time melalui sensor 10K NTC.

● Penyesuaian parameter PID untuk beban termal yang berbeda.

● Mode kontrol ON/OFF untuk aplikasi peralihan suhu sederhana.

● Penyesuaian output PWM dari siklus kerja 0-100% untuk regulasi daya TEC.

Sistem kontrol loop tertutup mengkompensasi penyimpangan suhu dengan menyesuaikan output TEC secara otomatis.

Antarmuka Komunikasi RS-232

TCB-NE menyediakan komunikasi RS-232 melalui konektor DB9 untuk kontrol dan pemantauan eksternal.

Fitur komunikasi meliputi:

● Protokol perintah ASCII.

● Pemilihan tingkat baud 9600-115200 bps.

● Pembacaan suhu dan konfigurasi parameter melalui perintah serial.

● Koneksi dengan PC, pengontrol tertanam, dan sistem pengujian otomatis.

Antarmuka serial memungkinkan integrasi ke dalam sistem kontrol suhu yang dapat diprogram.

Desain PCB Kompak

Pengontrol mengintegrasikan penggerak TEC, penginderaan suhu, pemrosesan kontrol, dan sirkuit komunikasi ke dalam rakitan PCB yang ringkas.

Karakteristik desain meliputi:

● Driver TEC dan sirkuit kontrol terintegrasi.

● Mengurangi komponen elektronik eksternal.

● Jejak PCB 60mm × 42mm yang menghemat ruang.

● Cocok untuk peralatan manajemen termal tertanam.

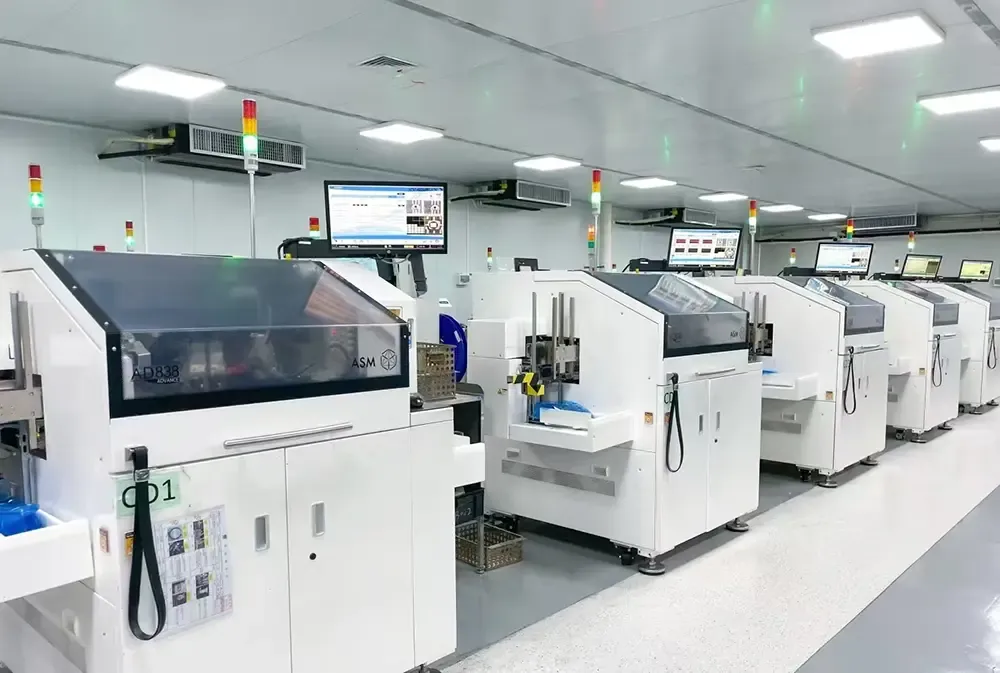

Kemampuan Manufaktur

X-meritan memproduksi papan pengontrol suhu TCB-NE menggunakan proses perakitan PCB yang meliputi:

● Penempatan komponen SMT otomatis.

● Proses penyolderan reflow untuk perakitan PCB.

● Proses penyaluran dan pengawetan otomatis untuk perlindungan komponen.

● Pengujian fungsional kontrol suhu dan kinerja komunikasi.

Opsi penyesuaian meliputi:

● Parameter termistor NTC yang disesuaikan.

● Titik pengaturan suhu diubah.

● Penyesuaian konfigurasi komunikasi.

● Kustomisasi antarmuka perangkat keras.

Aplikasi

Peralatan Komunikasi Fiber Optik

TCB-NE digunakan untuk stabilisasi termal modul laser, transceiver optik, dan komponen optik sensitif suhu lainnya.

Kontrol suhu membantu menjaga stabilitas panjang gelombang optik dan konsistensi pengoperasian dalam sistem optik berbasis TEC.

Instrumen Medis dan Laboratorium

Pengontrol Suhu TCB-NE dengan Presisi Tinggi mendukung instrumen analitik, peralatan pengujian, dan sistem laboratorium yang memerlukan lingkungan suhu terkontrol.

Aplikasi yang umum mencakup modul pengatur suhu, peralatan pengukuran, dan platform penelitian.

Elektronik Otomotif

TCB-NE dapat diintegrasikan ke dalam sistem elektronik otomotif yang memerlukan manajemen termal sensor optik, modul elektronik, dan komponen sensitif suhu.

Pengujian Semikonduktor dan Sistem Penelitian

Pengontrol ini cocok untuk platform pengujian semikonduktor yang memerlukan pengaturan suhu yang dapat diprogram, siklus termal, dan kontrol suhu berbasis umpan balik.

Panduan Integrasi Pengontrol Suhu TCB-NE

TCB-NE dapat diintegrasikan ke dalam sistem manajemen termal TEC melalui koneksi berikut:

Koneksi Modul TEC

Terminal keluaran TEC terhubung langsung ke modul termoelektrik untuk kontrol pemanasan dan pendinginan.

Pemasangan Sensor Suhu

Termistor 10K NTC dipasang di dekat komponen yang dikontrol untuk memberikan umpan balik suhu waktu nyata.

Koneksi Komunikasi Tuan Rumah

Antarmuka RS-232 terhubung dengan PC, mikrokontroler, atau sistem kontrol otomatis untuk pengaturan suhu dan penyesuaian parameter.

Integrasi Sistem

Pengontrol dapat dikombinasikan dengan:

● Modul TEC.

● Unit pendingin dan struktur termal.

● Perangkat optik.

● Instrumen laboratorium.

● Platform pengujian elektronik.

Pertanyaan yang Sering Diajukan

Bisakah TCB-NE mengontrol pemanasan dan pendinginan?

Ya. TCB-NE menggunakan driver TEC H-bridge yang membalikkan arah arus, memungkinkan satu modul TEC beroperasi dalam mode pendinginan dan pemanasan.

Arus TEC apa yang didukung TCB-NE?

Pengontrol mendukung arus keluaran TEC dari 0A hingga 10A dengan rentang tegangan TEC 5V hingga 27V.

Sensor suhu apa yang digunakan TCB-NE?

Sensor suhu standar adalah termistor 10K NTC dengan nilai B default 3950. Nilai B lainnya dapat disesuaikan sesuai dengan kebutuhan aplikasi.

Antarmuka komunikasi apa yang disediakan TCB-NE?

Pengontrol menggunakan antarmuka RS-232 dengan konektor DB9 dan mendukung perintah komunikasi ASCII dengan baud rate dari 9600 hingga 115200 bps.

Aplikasi apa saja yang menggunakan Pengontrol Suhu TCB-NE dengan Presisi Tinggi?

Pengontrol ini digunakan dalam sistem manajemen termal berbasis TEC termasuk peralatan komunikasi optik, instrumen laboratorium, sistem pengujian semikonduktor, dan aplikasi kontrol suhu elektronik.
